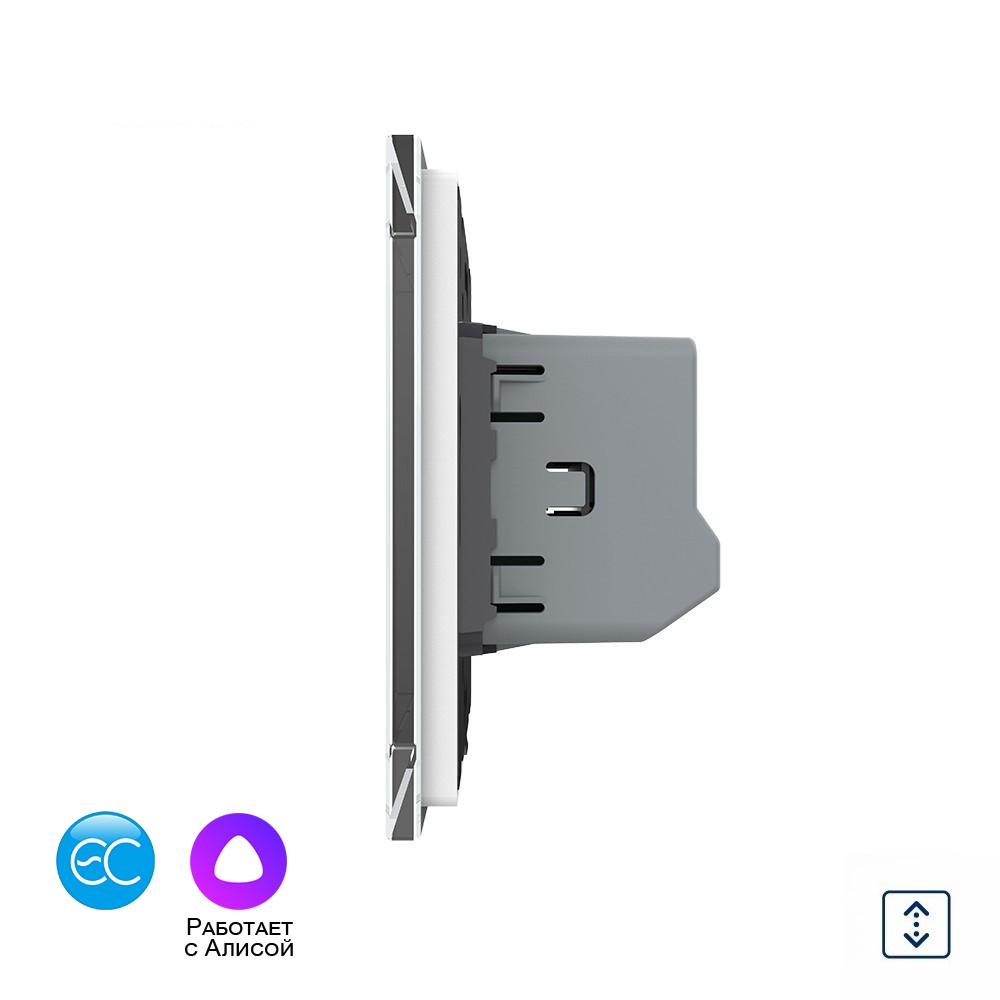

Умный сенсорный выключатель для штор Livolo EC сухой контакт, 1 пост, цвет белый

Назначение и основные особенности

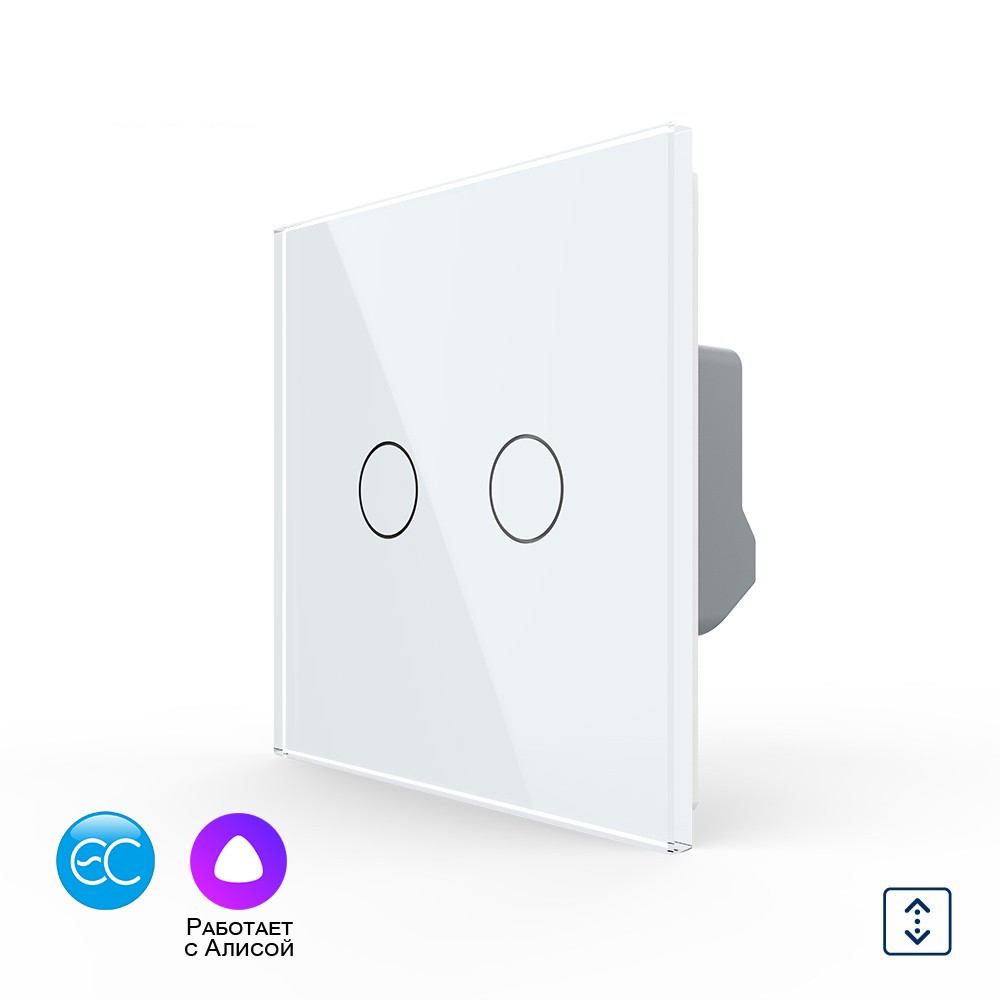

Сенсорный выключатель для штор LIVOLO EC сухой контакт на 1 пост со стеклянной лицевой панелью VL-C702NWZ2-11 белого цвета предназначен для управления шторами в автоматическом режиме.

Ключевая особенность: для управления через приложение выключатель необходимо подключить к шлюзу (блоку управления) LIVOLO VL-XG004. Управлять выключателем также можно голосовыми командами, подключив его к голосовому помощнику Алисе (подключение к шлюзу обязательно). Выключатель не поддерживает управление с помощью дистанционного пульта LIVOLO. Данный выключатель поддерживает только протокол EC, для протокола ZigBee не подходит.

Включение/выключение осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении. Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110–240 В. Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью.

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: до 750 Вт

• Номинальный выходной ток: 3 А (не превышать)

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Имеет защиту от одновременного нажатия двух сенсоров.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен (в момент прикосновения к сенсору)

• Синий цвет — выключатель выключен

Эксплуатация

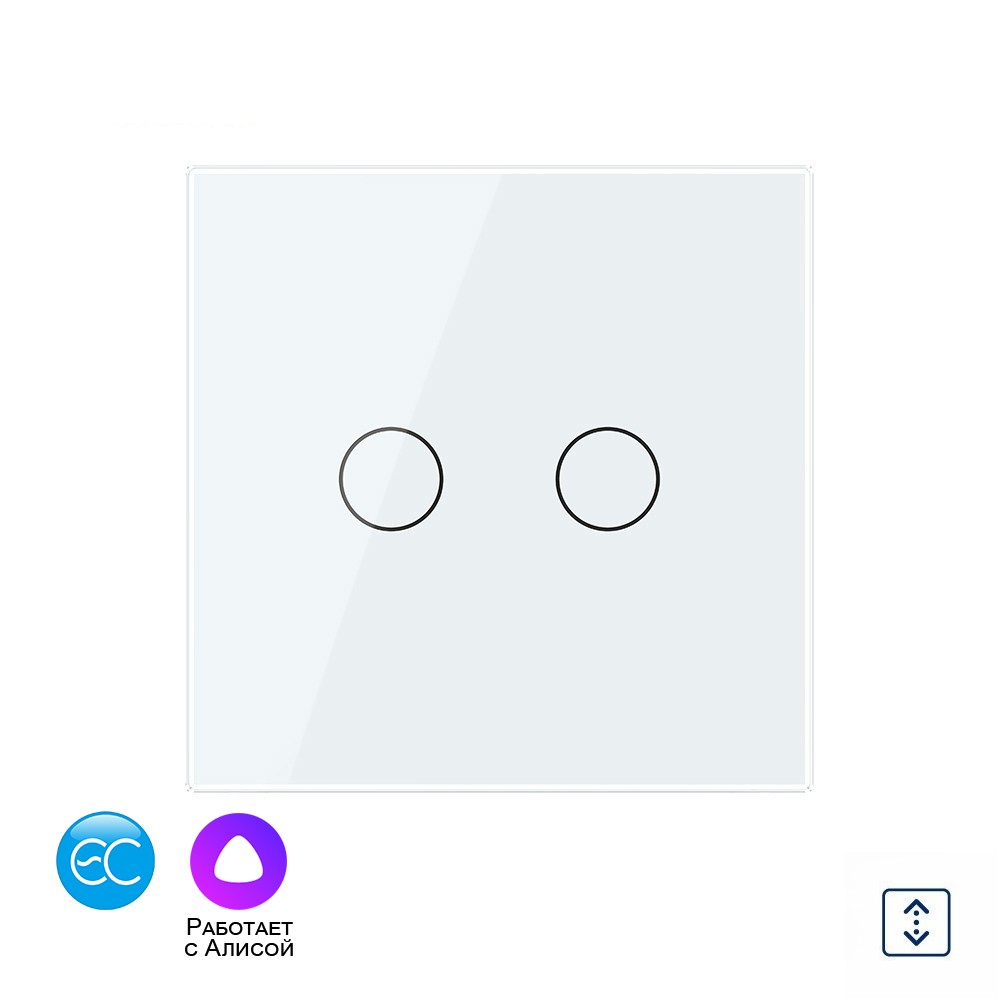

Выключатель имеет два сенсора:

• Первый отвечает за открытие/подъем

• Второй отвечает за закрытие/спуск

Управление: коснитесь сенсора — штора начнет двигаться. Еще раз прикоснитесь к этому же или другому сенсору — штора остановится.

Важно: Если моторизированный карниз, штора или жалюзи в течение 90 секунд не доедут до выставленного на моторе конечного положения (открыто/закрыто), выключатель автоматически отключится.

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Настройка устройств EC в приложении LIVOLO HOME

1. Установите приложение LIVOLO HOME из App Store или Google Play.

2. Зарегистрируйтесь и войдите под своим логином в приложение.

3. В верхнем правом углу нажмите «+» и добавьте соответствующий блок управления умным домом (шлюз VL-XG004).

4. Синхронизируйте блок управления умным домом (шлюз) в приложении, следуя инструкции.

5. В верхнем правом углу нажмите «+» и добавьте соответствующее устройство.

6. Синхронизируйте устройство в приложении, следуя инструкции.

Комплектация

1. Механизм выключателя

2. Металлический суппорт для крепления

3. Стеклянная лицевая панель (в комплекте)

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

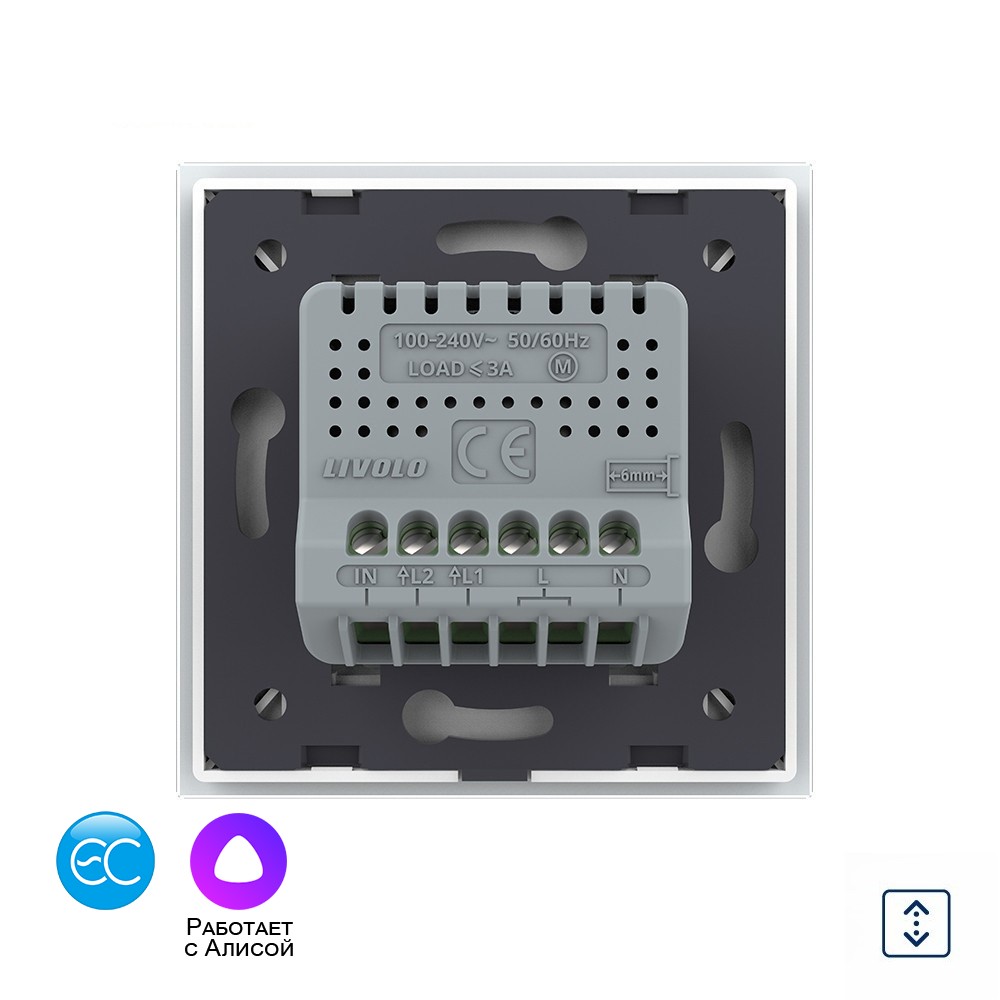

4. Подключение проводов:

   • К клемме N подключается ноль

   • К клемме L подключается фаза (питание выключателя)

   • Клемма IN — вход

   • Клеммы OUT1 и OUT2 — выход (соединительные провода от нагрузки или подключенного оборудования)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (в комплекте, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

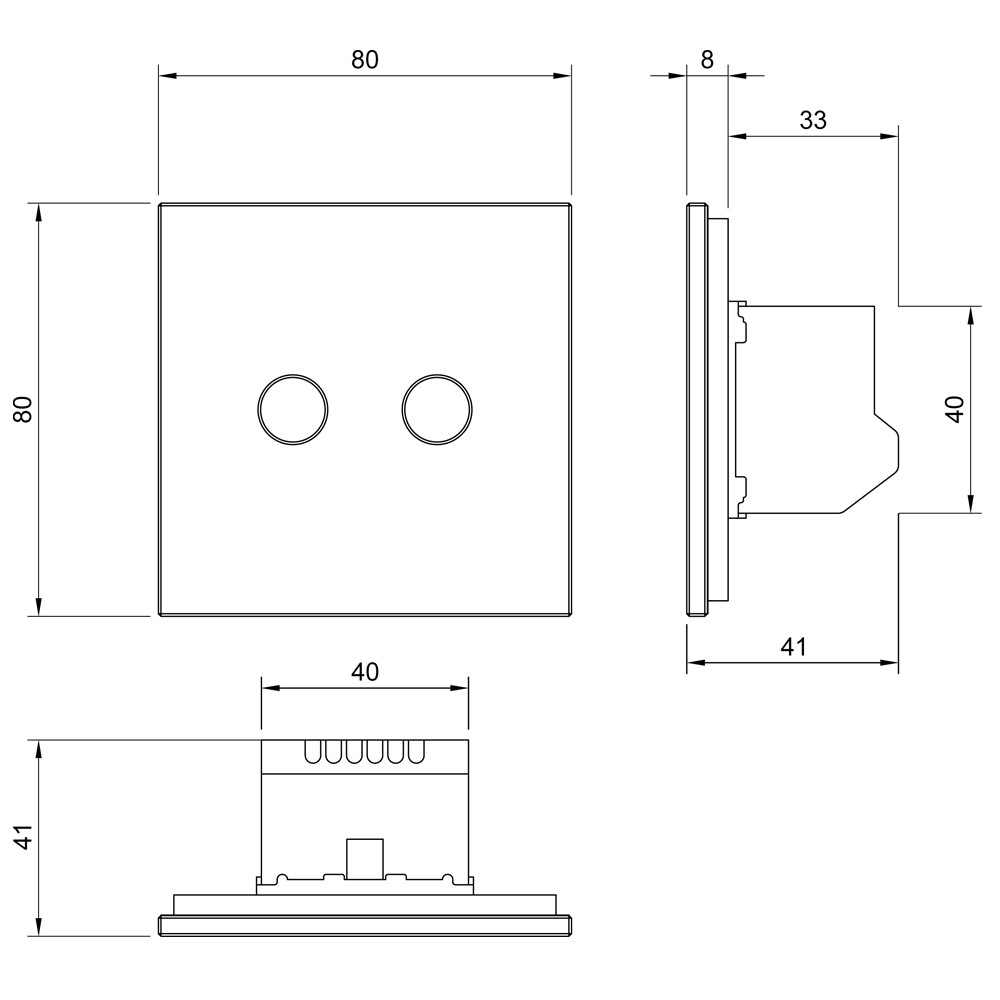

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
