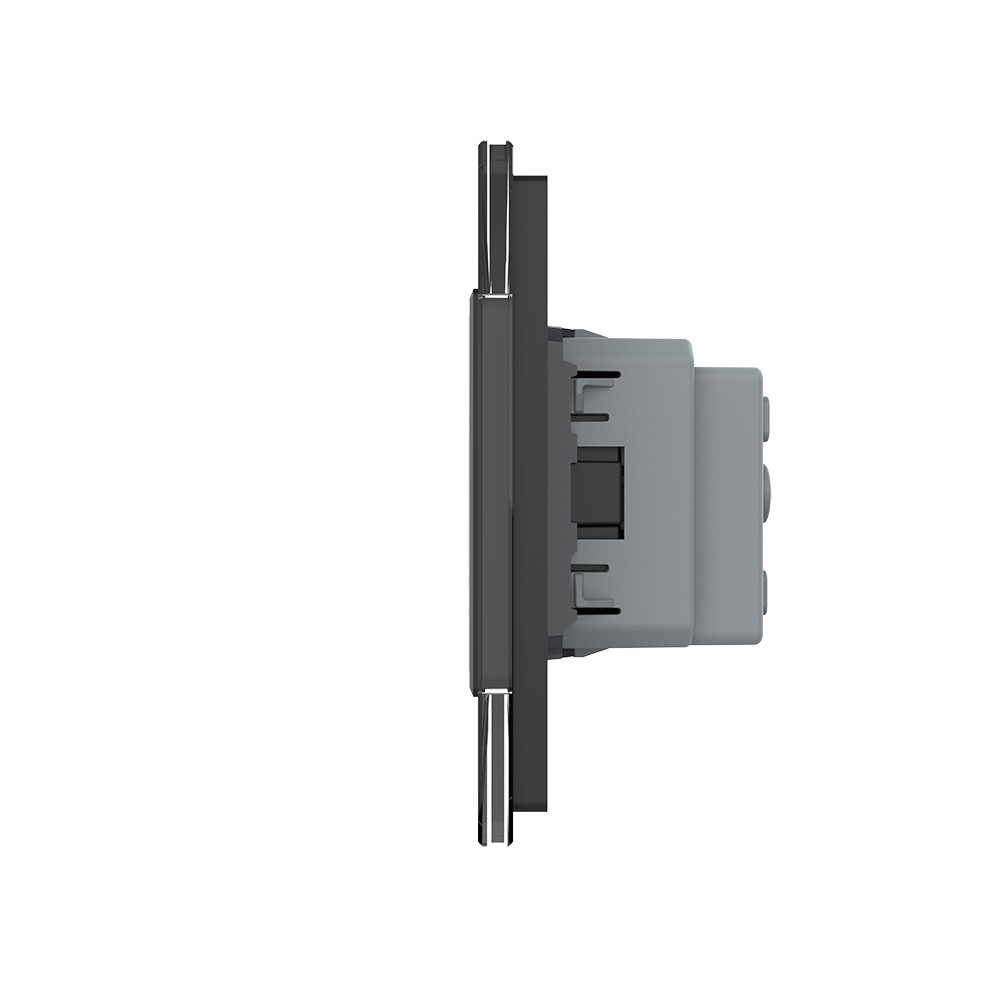

Сенсорный выключатель Livolo 3 клавиши (2-1) с розеткой Livolo, 3 поста, цвет черный

Назначение и основные особенности

Сенсорный выключатель 3 клавиши (2-1) с розеткой LIVOLO VL-C702/C701/C7C1EU-12 чёрного цвета предназначен для управления тремя линиями нагрузки (две линии, управляемые с двух мест, и одна независимая линия) и подключения электроприборов к электрической сети переменного тока 110–250 В, 50–60 Гц. Устройство объединяет в одном корпусе сенсорный выключатель и электрическую розетку, что позволяет экономить место на стене.

Ключевая особенность: включение/выключение освещения осуществляется одним лёгким прикосновением. Мягкая светодиодная подсветка позволит с лёгкостью найти выключатель в тёмном помещении. Для установки выключателя не требуется переделывать проводку — просто замените старый выключатель на сенсорный. Схема 2-1 позволяет управлять двумя линиями освещения с двух разных мест (проходные выключатели).

Устройство поставляется в комплекте со стеклянной комбинированной панелью, что делает его готовым решением «всё в одном» — дополнительно приобретать рамку не требуется.

Изделие предназначено для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиш:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Технические характеристики

Выключатель:

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 5 Вт до 3680 Вт (суммарно)

• Номинальный выходной ток: 16 А (суммарно)

• Поддержка типов ламп: любые (диммируемые и недиммируемые)

• Схема подключения: 2-1 (две проходные линии + одна независимая)

Розетка:

• Номинальный ток: 16 А

• Максимальная мощность нагрузки: 3680 Вт

Общие:

• Модель: VL-C702/C701/C7C1EU-12

• Тип устройства: комбинированное (сенсорный выключатель 3 клавиши + розетка)

• Цвет: чёрный

• Количество постов: 3

• Стеклянная комбинированная панель: в комплекте

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Подходит для эксплуатации с любыми типами ламп.

• Активная мощность подключаемых к розетке электроприборов не должна превышать 3680 Вт.

Эксплуатация

Выключатель:

• Коснитесь сенсора для включения/выключения света.

• Если выключатель не работает должным образом, отключите питание на 1 минуту, затем снова включите.

Розетка:

• Вставьте вилку электроприбора в розетку до упора.

• При включении и выключении приборов вилку необходимо держать за пластмассовую часть, а не за провод.

Комплектация

1. Механизм выключателя (3 клавиши, схема 2-1).

2. Механизм розетки.

3. Металлический суппорт для крепления.

4. Стеклянная комбинированная панель (в комплекте).

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведёт к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя и розетки в металлический суппорт.

4. Подключение проводов выключателя:

   • К клеммам L1 и L2 выключателя подключается нагрузка (соединительные провода от источников освещения — ноль)

   • К клемме L подается питание (фаза)

   • Затяните клеммы

5. Подключение проводов розетки — строго по схеме подключения.

6. Зафиксируйте механизм в подрозетнике с помощью винтов.

7. Установите стеклянную комбинированную панель (входит в комплект, устанавливается на обесточенное устройство).

8. Подайте питание.

9. Подождите 15–30 секунд.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить механизм выключателя и розетки, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать механизм выключателя и розетки, вносить изменения в конструкцию.

• Избегайте использования нагрузок, превышающих номинальный выходной ток изделия (16 А суммарно).

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
