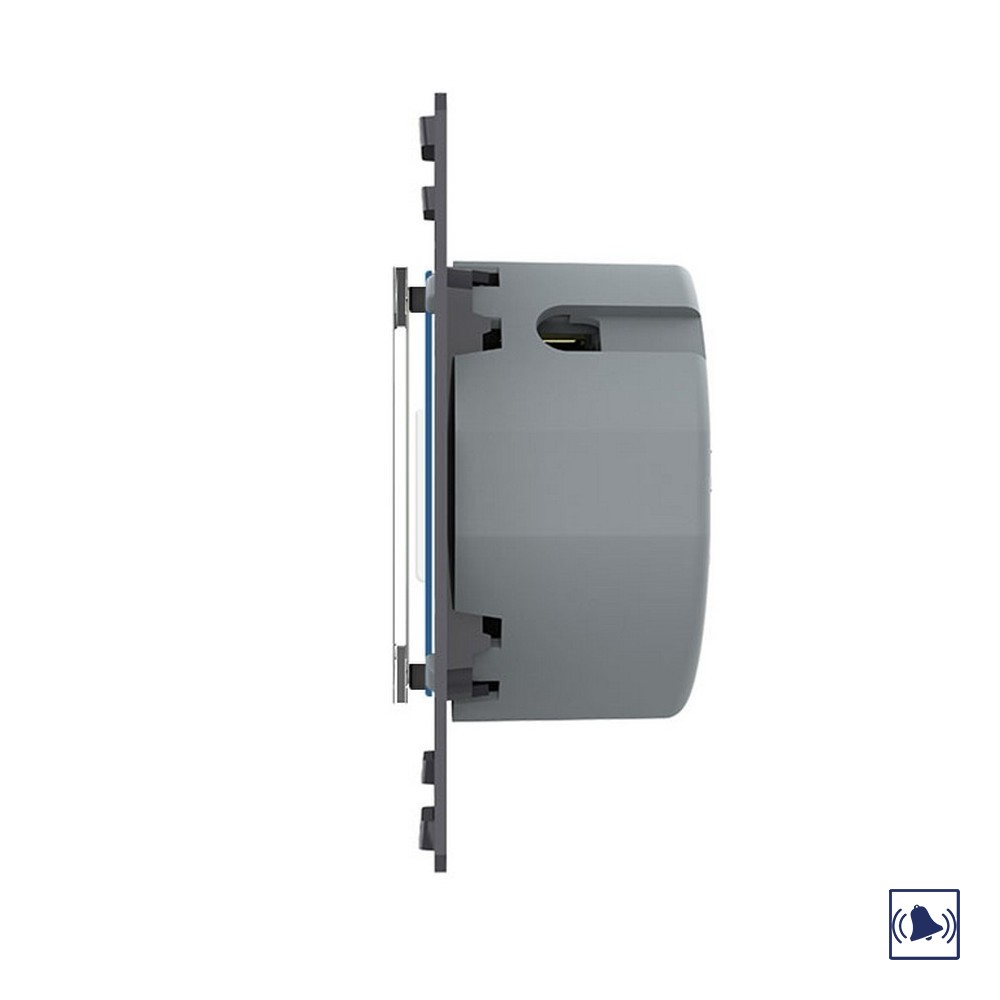

Сенсорная кнопка дверного звонка Livolo Quadro, цвет серый (механизм)

Назначение и основные особенности

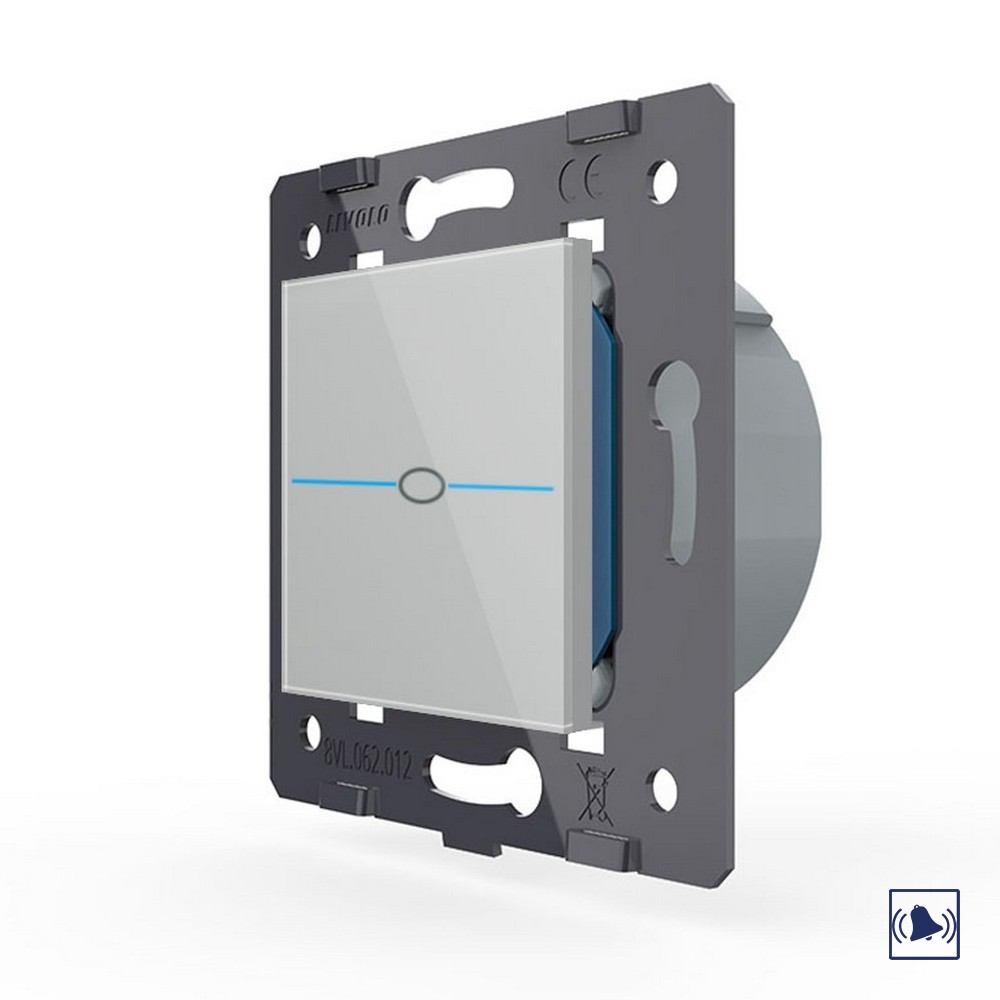

Механизм одноклавишной сенсорной кнопки LIVOLO Quadro VL-Q7-01B-15 серого цвета предназначен для использования с устройствами, в основе принципа работы которых лежит реле, или где необходимо подать импульс 220 В на устройство. Управление нагрузкой осуществляется в режиме «включить-выключить» по принципу дверного звонка: контакт замкнут только во время прикосновения к сенсору.

Ключевая особенность: для установки выключателя не требуется переделывать проводку — просто замените старый выключатель на сенсорный. Мягкая светодиодная подсветка позволит с лёгкостью найти выключатель в тёмном помещении.

Возможные сферы применения:

• Мастер-кнопка совместно с контактором — выключение света во всей квартире одним выключателем.

• Управление светом с нескольких мест совместно с реле.

• Диммирование с нескольких мест совместно с импульсным DIM-реле.

• В качестве кнопки дверного звонка совместно с колоколом.

• Для Умного дома совместно с реле.

• Для других устройств, где есть необходимость подать импульс на устройство.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен (в момент прикосновения к сенсору)

• Синий цвет — выключатель выключен

Технические характеристики

• Модель: VL-Q7-01B-15

• Тип устройства: сенсорная кнопка (дверной звонок)

• Цвет: серый

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: до 1000 Вт на клавишу

• Номинальный выходной ток: 5 А на клавишу

• Срок службы: 100 000 переключений

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Подходит для эксплуатации с модулями, в основе работы которых лежит реле.

Эксплуатация

• Включение: коснитесь сенсора — контакт замкнут только во время прикосновения.

• Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведёт к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

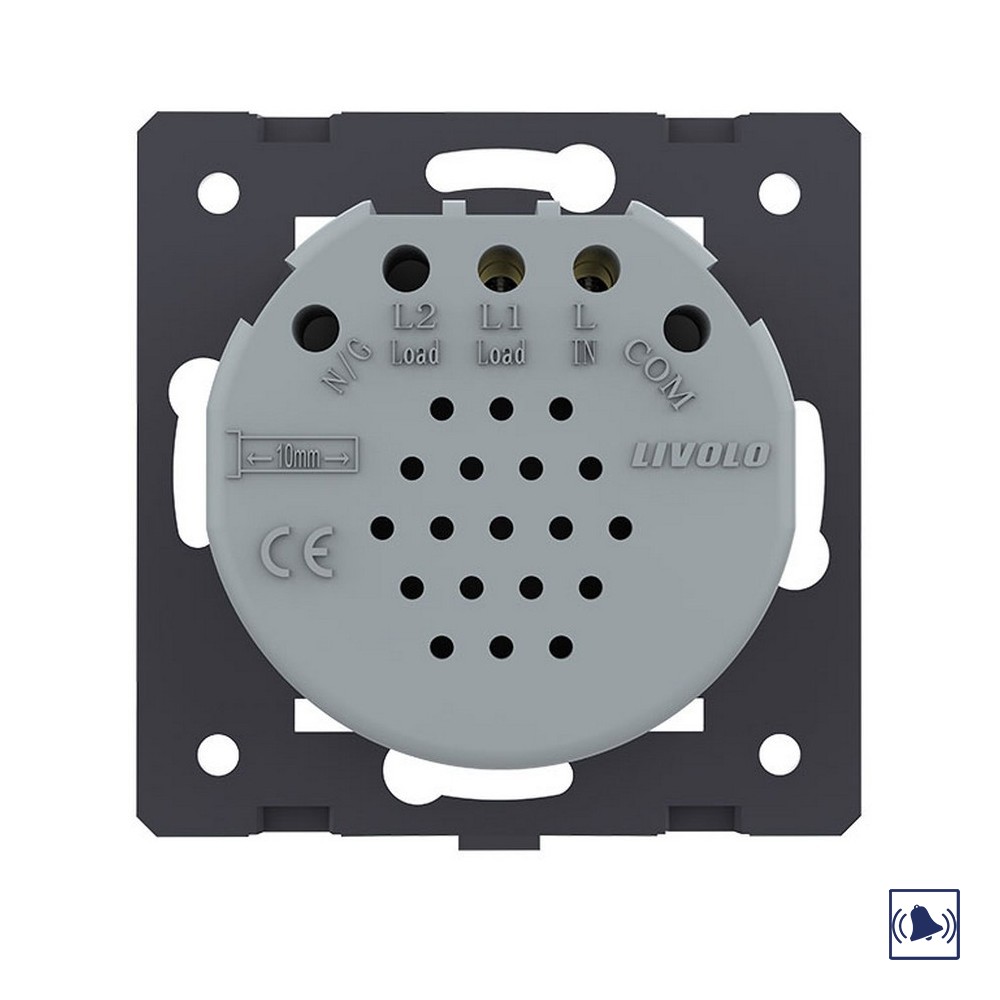

4. Подключение проводов:

   • К клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения — ноль)

   • К клемме L подается питание (фаза)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

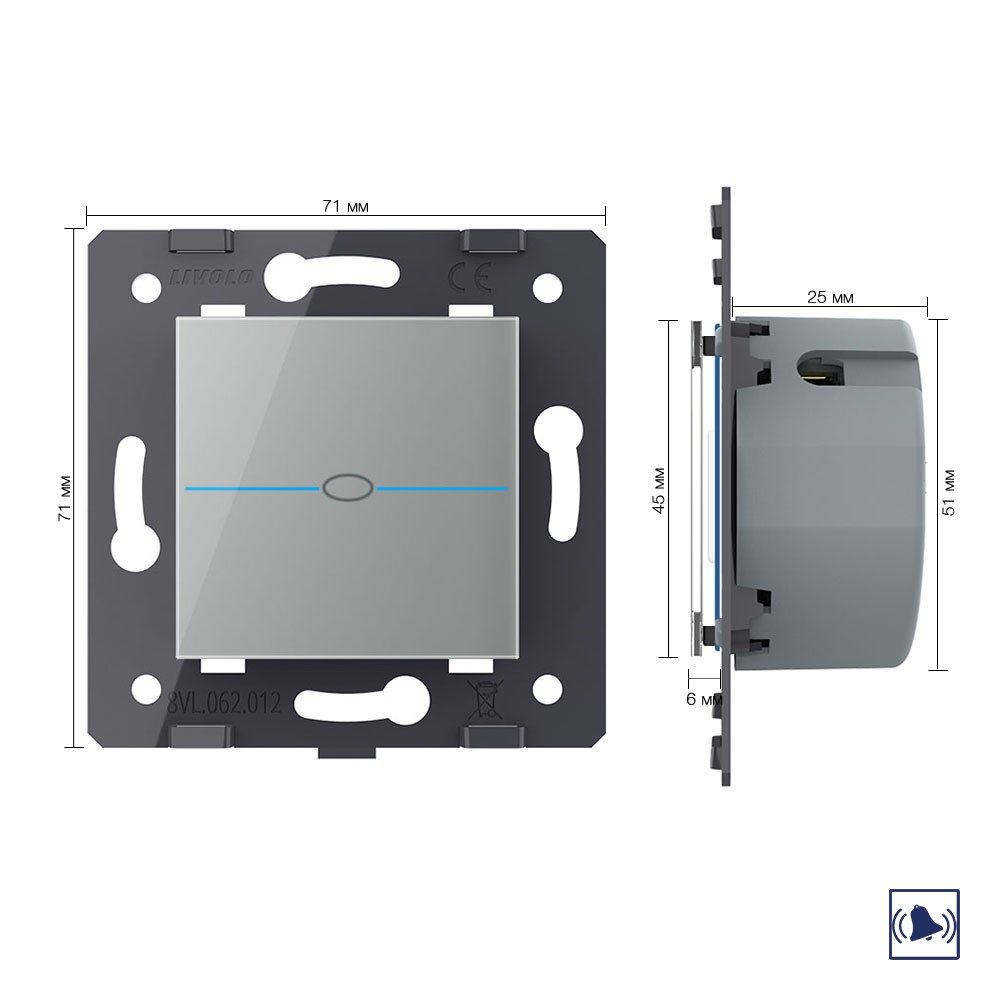

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
