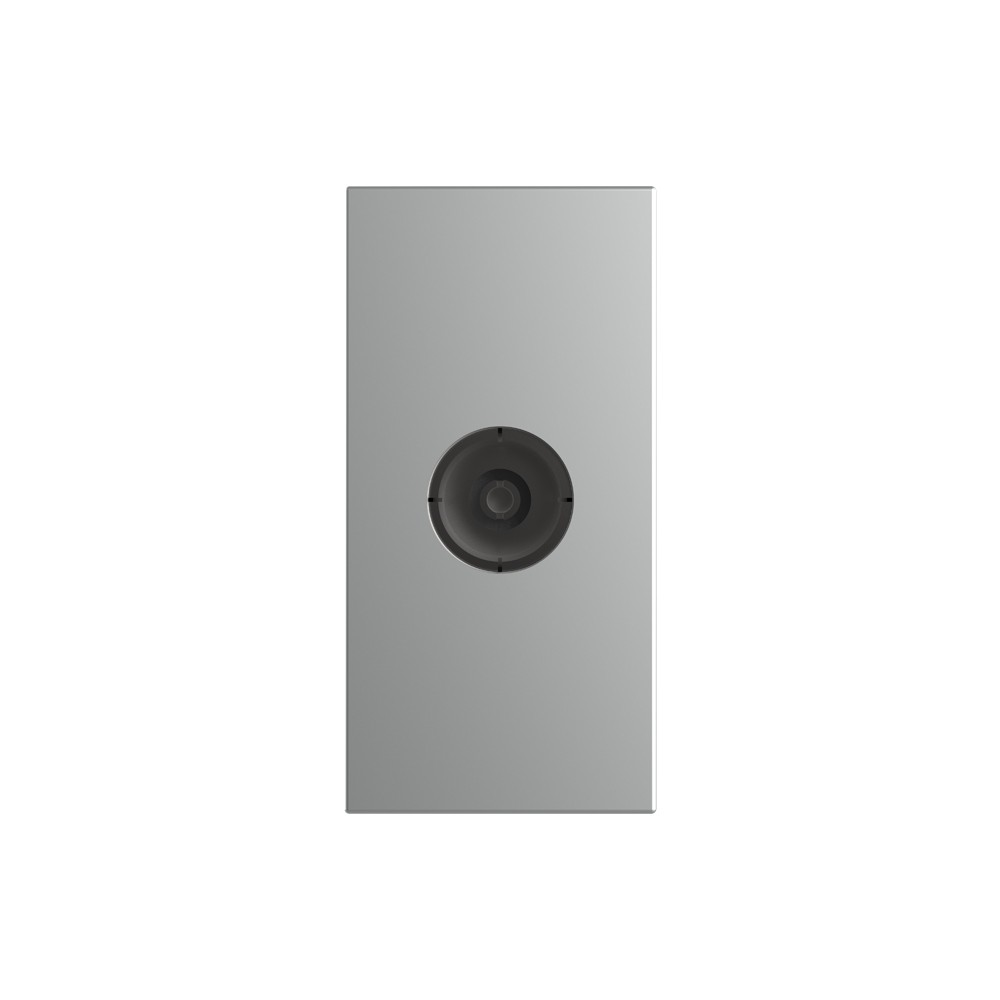

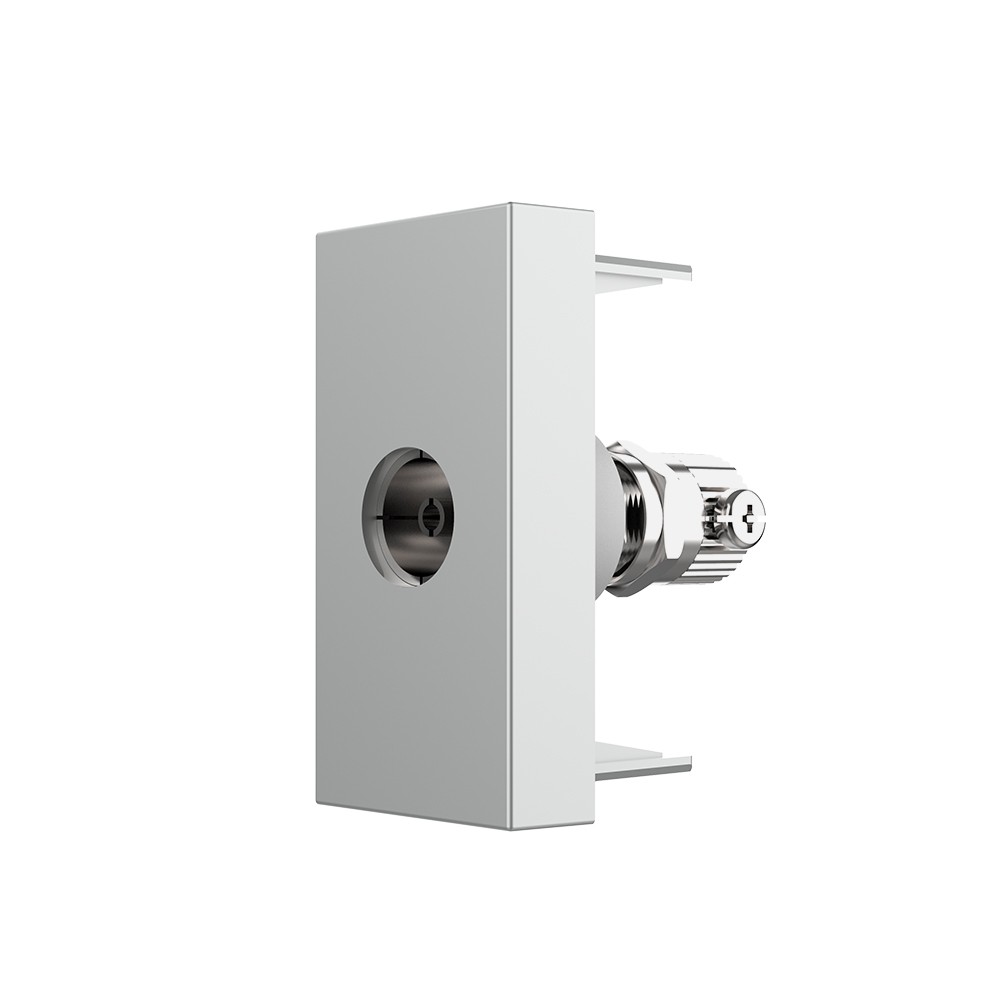

Розетка телевизионная Livolo, ТВ-розетка, цвет серый (механизм)

Назначение и основные особенности

Механизм 1/2 телевизионной розетки LIVOLO BB-C7-1V-15 серого цвета используется для подключения телевизионного кабеля при разводке кабельной сети в доме по принципу «звезда». При такой схеме кабель от антенны подключается к делителю, а от него лучами расходится по комнатам к розеткам. Устройство предназначено для скрытого монтажа в стене, что позволяет избавиться от висящих проводов и обеспечить аккуратное подключение телевизионного оборудования.

Ключевая особенность: механизм занимает половину стандартного поста (1/2), что позволяет устанавливать в одной рамке до двух таких механизмов или комбинировать их с другими устройствами формата 1/2.

Технические характеристики

• Модель: BB-C7-1V-15

• Тип устройства: телевизионная розетка

• Цвет: серый

• Формат: 1/2 поста (два механизма на одно место)

• Тип разъёма: коаксиальный (TV)

• Тип подключения: коаксиальный кабель

• Схема разводки: «звезда» (через делитель)

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

Эксплуатация

Подключите телевизионный коаксиальный кабель к механизму.

Комплектация

1. Механизм 1/2 розетки.

2. Металлический суппорт на комплект из двух штук 1/2 розетки.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Примечание: металлический суппорт рассчитан на установку двух механизмов формата 1/2.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Зафиксируйте механизм в металлическом суппорте (совместно со вторым механизмом, если он есть).

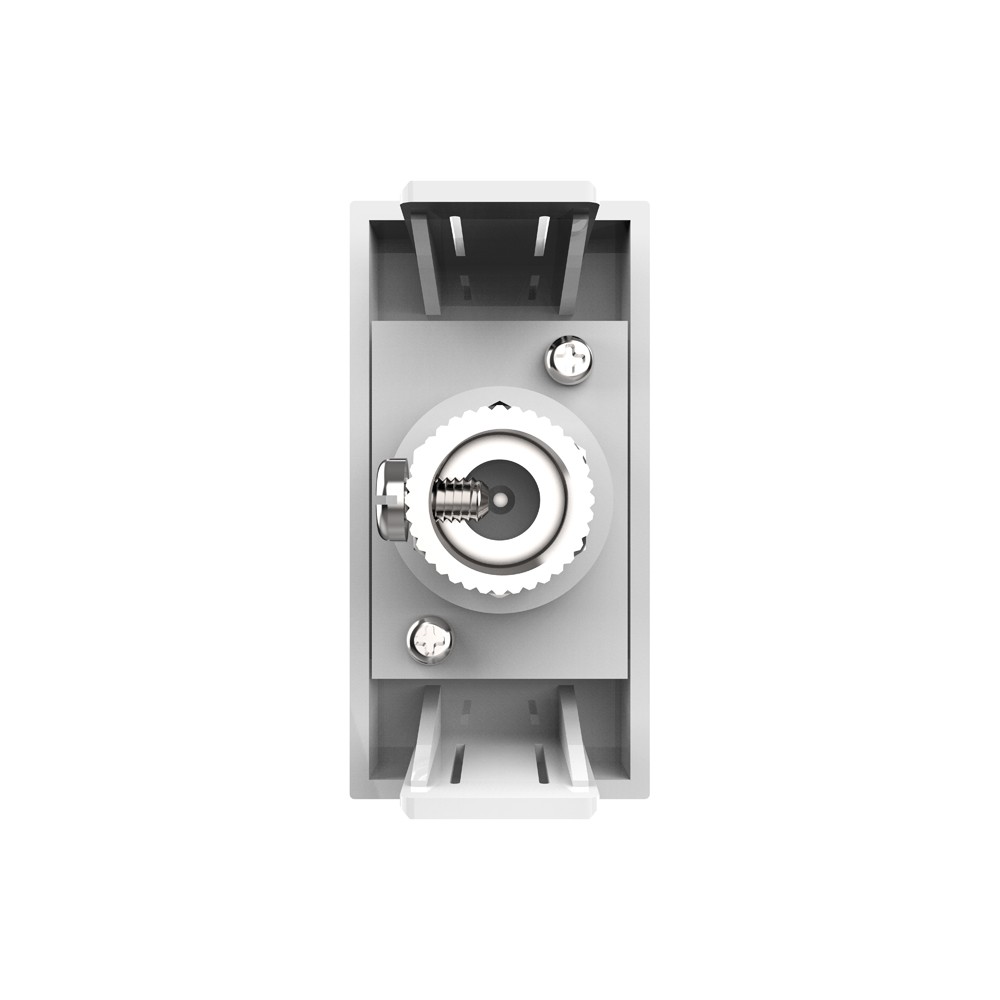

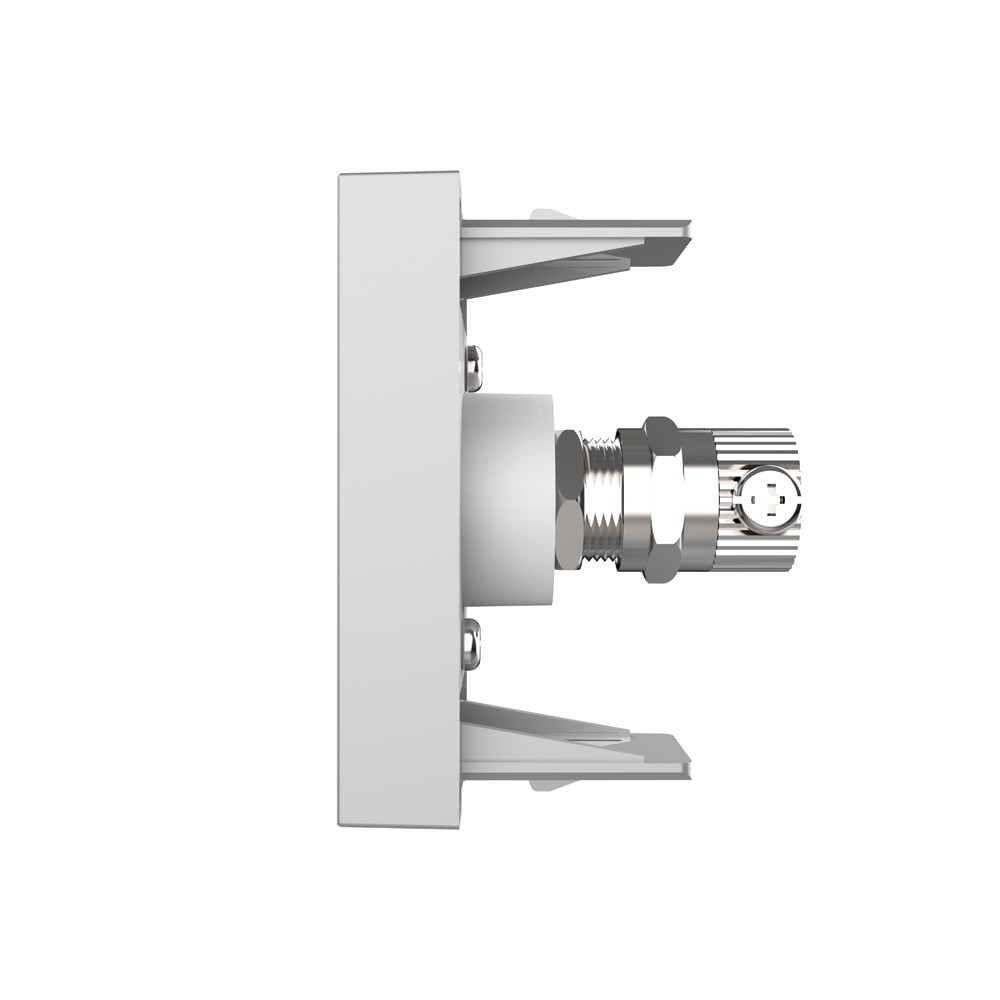

3. Подсоедините телевизионный коаксиальный кабель к задней части механизма.

4. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

5. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм).

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
