Розетка телевизионная и интернет RJ-45 кат.6 Livolo, 1 пост, цвет жемчужный

Назначение и основные особенности

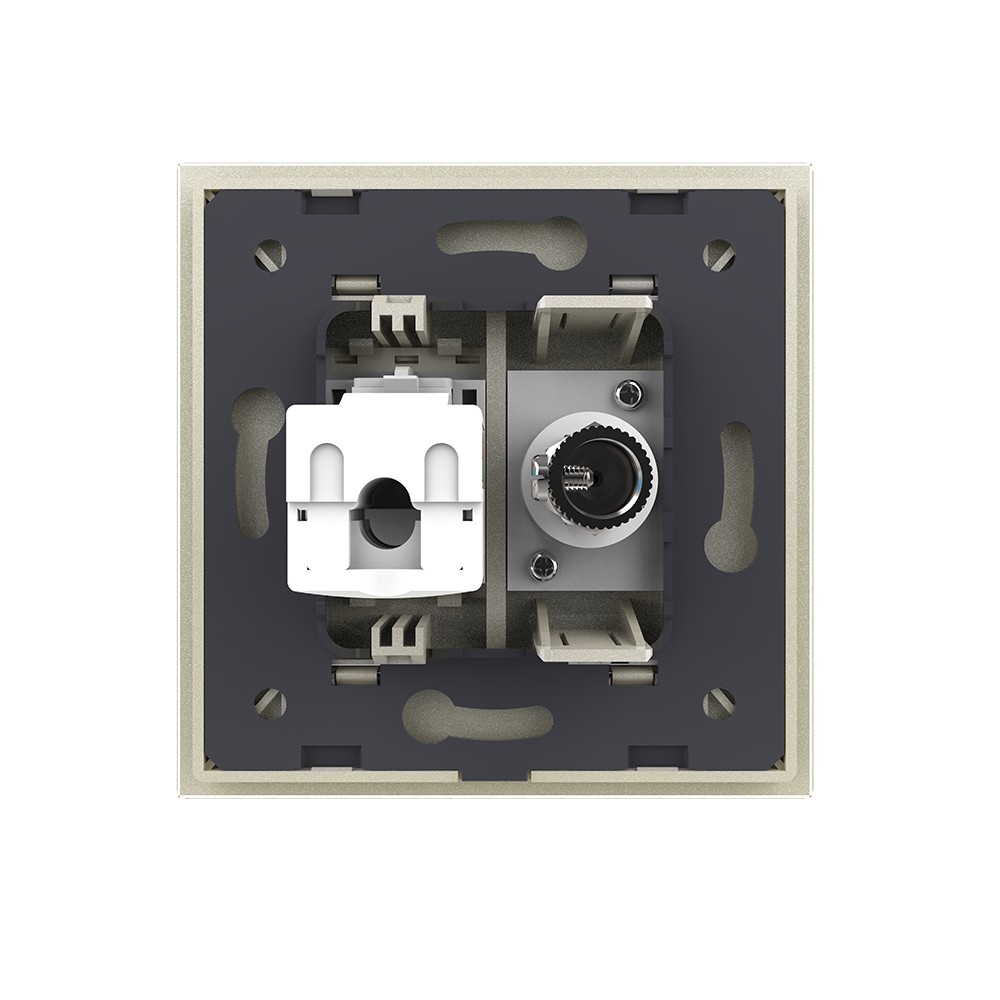

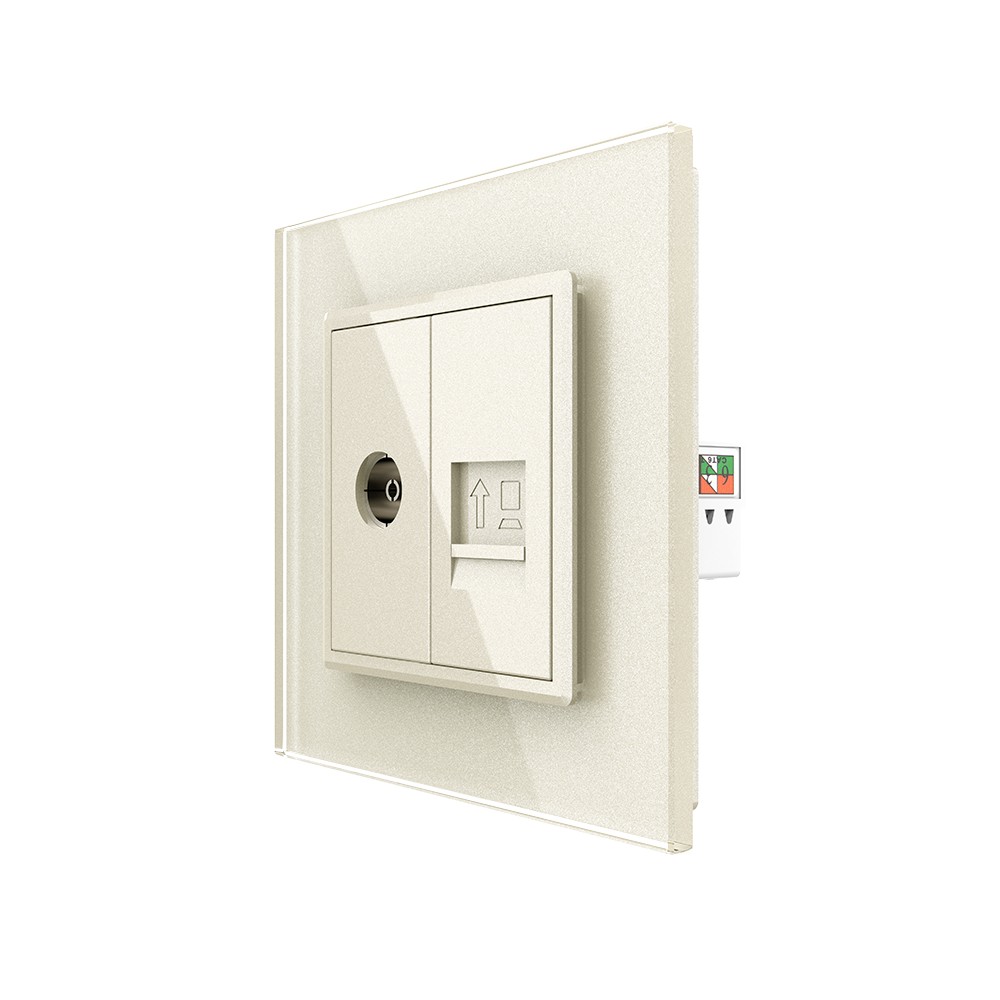

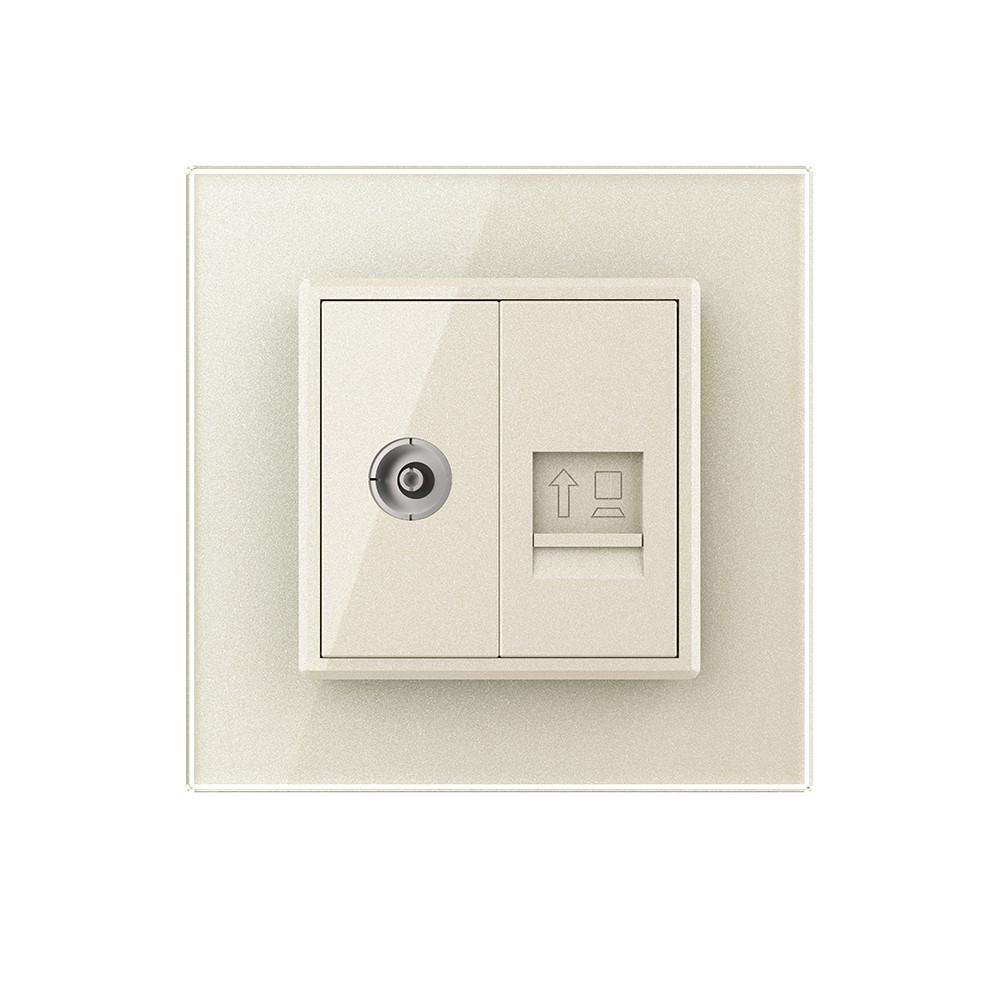

Комбинированная розетка LIVOLO VL-C791VC-14 жемчужного цвета объединяет в одном корпусе телевизионный (коаксиальный) и интернет (RJ-45) порты. Телевизионная часть используется для подключения телевизионного кабеля при разводке сети по принципу «звезда» (кабель от антенны подключается к делителю, а от него лучами расходится по комнатам). RJ-45 порт предназначен для подключения компьютерной или периферийной техники, соответствует единым нормам и стандартам связи, а также может использоваться в качестве телефонной розетки.

Ключевая особенность: розетка поставляется в комплекте со стеклянной рамкой, что делает её готовым решением «всё в одном» — дополнительно приобретать рамку не требуется.

Розетка предназначена для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Технические характеристики

• Модель: VL-C791VC-14

• Тип устройства: комбинированная розетка (TV + RJ-45)

• Цвет: жемчужный

• Телевизионный порт: 1 x коаксиальный (TV)

• Интернет-порт: 1 x RJ-45 (Cat.6)

• Схема разводки TV: «звезда» (через делитель)

• Тип подключения RJ-45: ножевые контакты (фиксация без пайки)

• Стеклянная рамка: в комплекте

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Установите телевизионный коаксиальный кабель в соответствующий разъём. Для подключения интернета выполните фиксацию сетевых проводов согласно схеме на корпусе механизма.

Комплектация

1. Механизм розетки.

2. Металлический суппорт для крепления.

3. Стеклянная рамка (в комплекте).

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой (если монтаж выполняется рядом с электрическими цепями).

3. Зафиксируйте механизм в металлическом суппорте.

4. Подсоедините коаксиальный кабель к телевизионному разъёму.

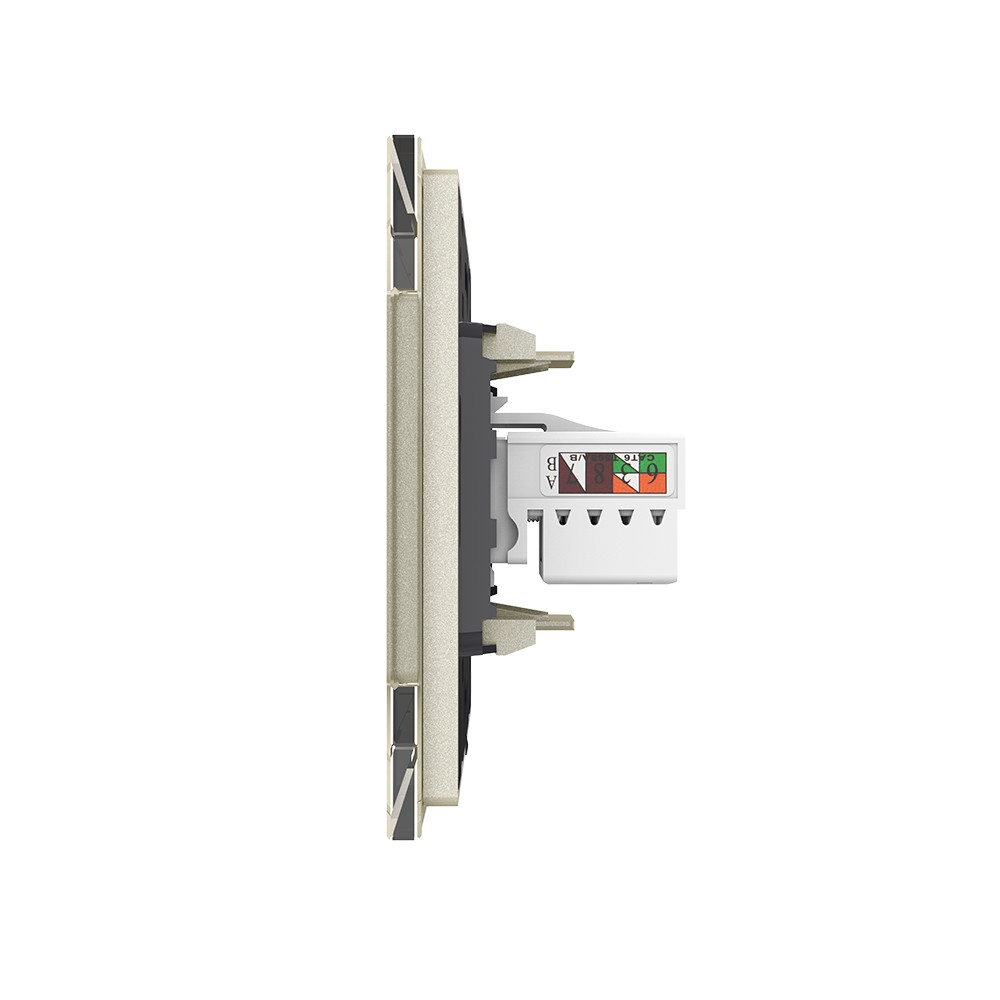

5. Выполните фиксацию сетевых проводов RJ-45 согласно схеме на корпусе механизма.

6. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

7. Установите стеклянную лицевую рамку.

8. Подайте питание (если требуется).

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
