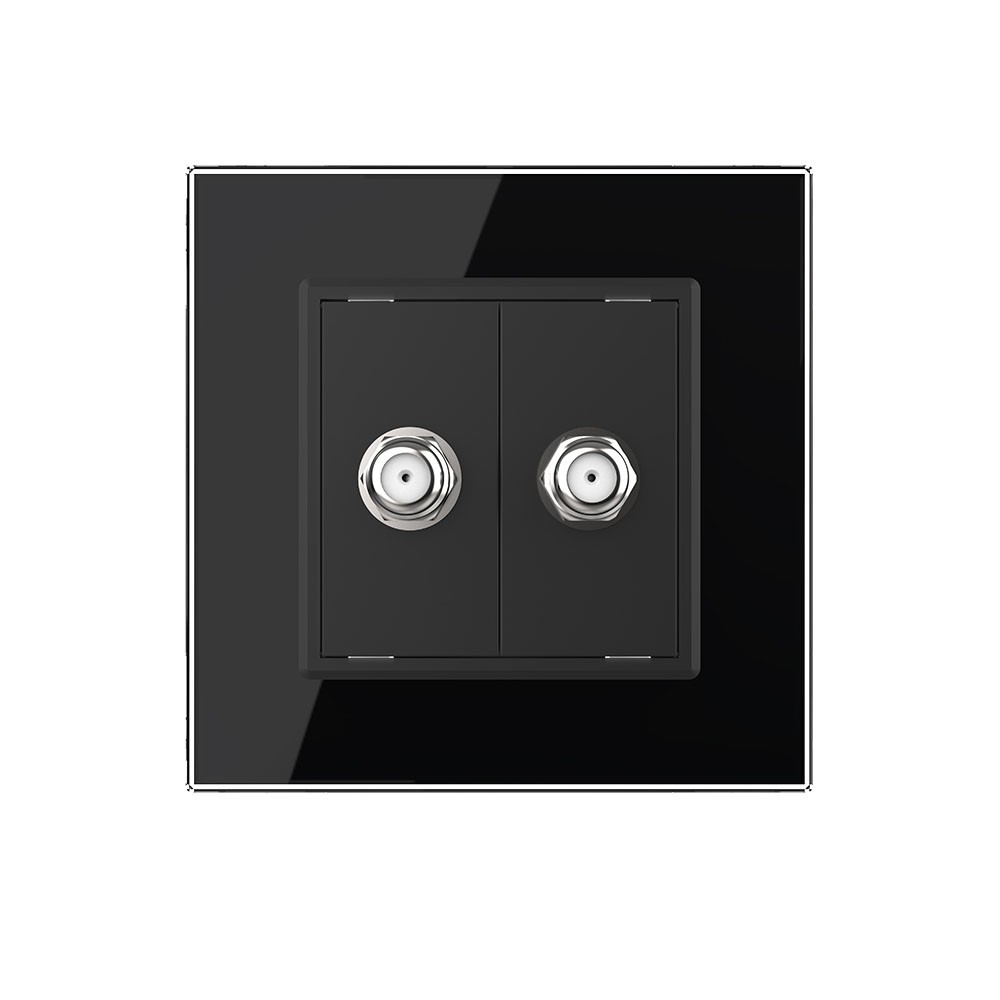

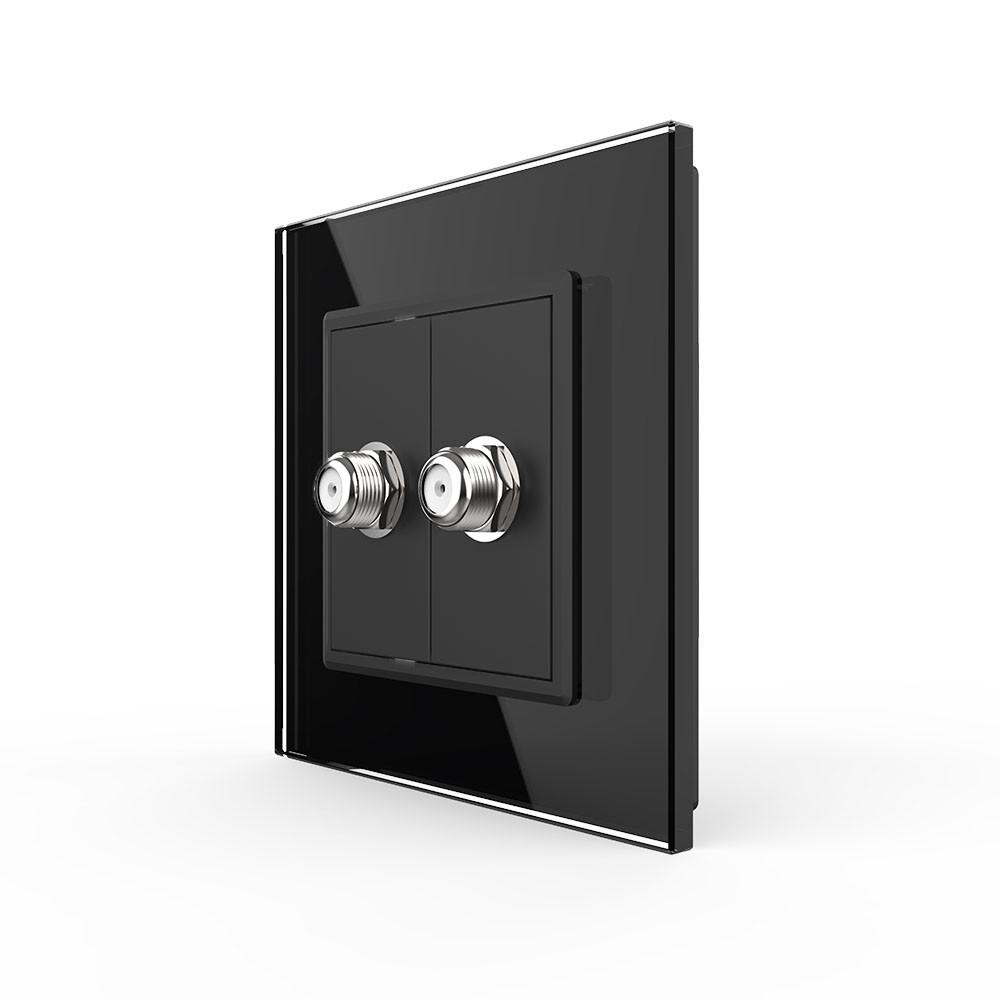

Розетка спутниковая двойная SAT Livolo, 1 пост, цвет черный

Назначение и основные особенности

Розетка спутниковая двойная SAT LIVOLO VL-C792ST-12 чёрного цвета используется для подключения телевизионного кабеля при разводке кабельной сети в доме по принципу «звезда». При такой схеме кабель от антенны подключается к делителю, а от него лучами расходится по комнатам к розеткам. Устройство оснащено двумя портами, что позволяет подключить два телевизионных устройства в одной точке.

Ключевая особенность: розетка поставляется в комплекте со стеклянной рамкой, что делает её готовым решением «всё в одном» — дополнительно приобретать рамку не требуется.

Розетка предназначена для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Технические характеристики

• Модель: VL-C792ST-12

• Тип устройства: спутниковая SAT розетка (двойная)

• Цвет: чёрный

• Количество портов: 2

• Тип разъёма: коаксиальный (SAT/TV)

• Тип подключения: коаксиальный кабель

• Схема разводки: «звезда» (через делитель)

• Стеклянная рамка: в комплекте

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Установите телевизионный коаксиальный кабель в разъём механизма.

Комплектация

1. Механизм розетки.

2. Металлический суппорт для крепления.

3. Стеклянная рамка (в комплекте).

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой (если монтаж выполняется рядом с электрическими цепями).

3. Зафиксируйте механизм в металлическом суппорте.

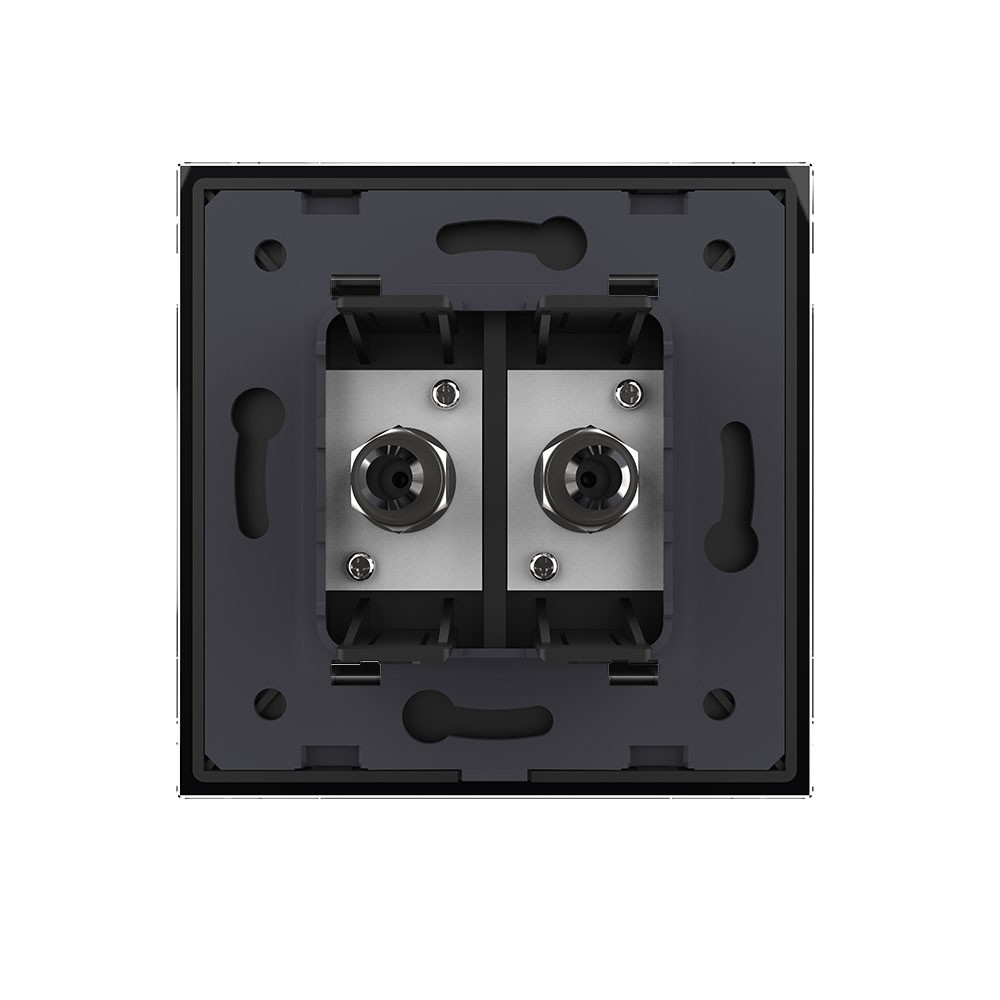

4. Подсоедините телевизионный коаксиальный кабель к задней части механизма.

5. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

6. Установите стеклянную лицевую рамку.

7. Подайте питание (если требуется).

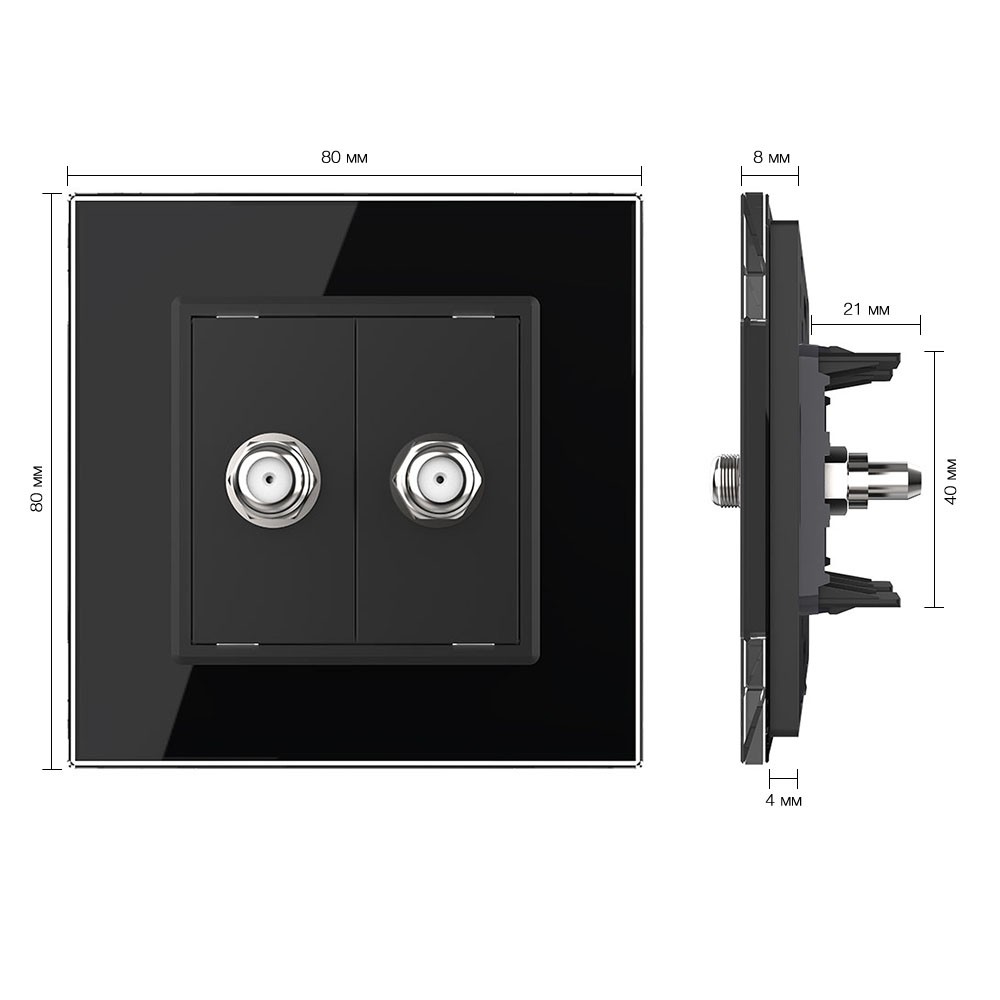

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
