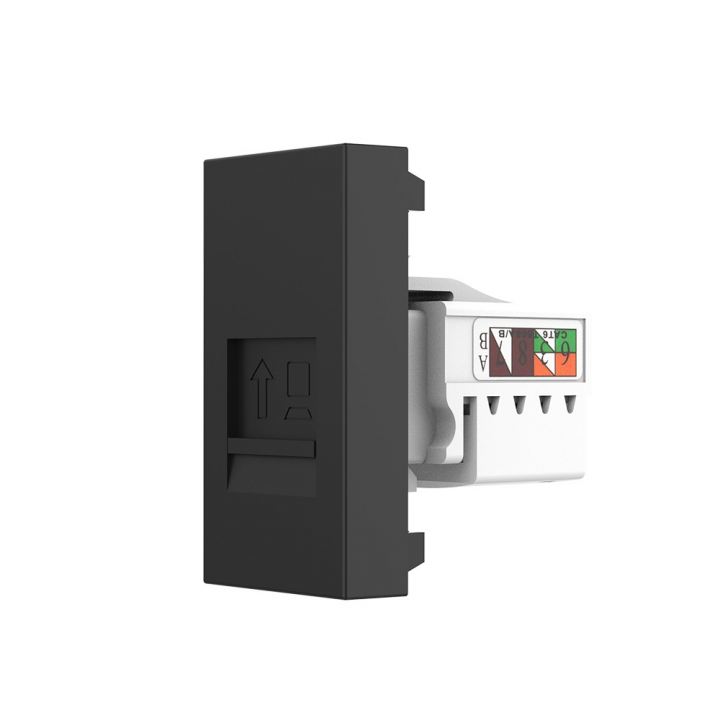

Розетка интернет RJ-45 кат. 6 Livolo, цвет черный (механизм)

Назначение и основные особенности

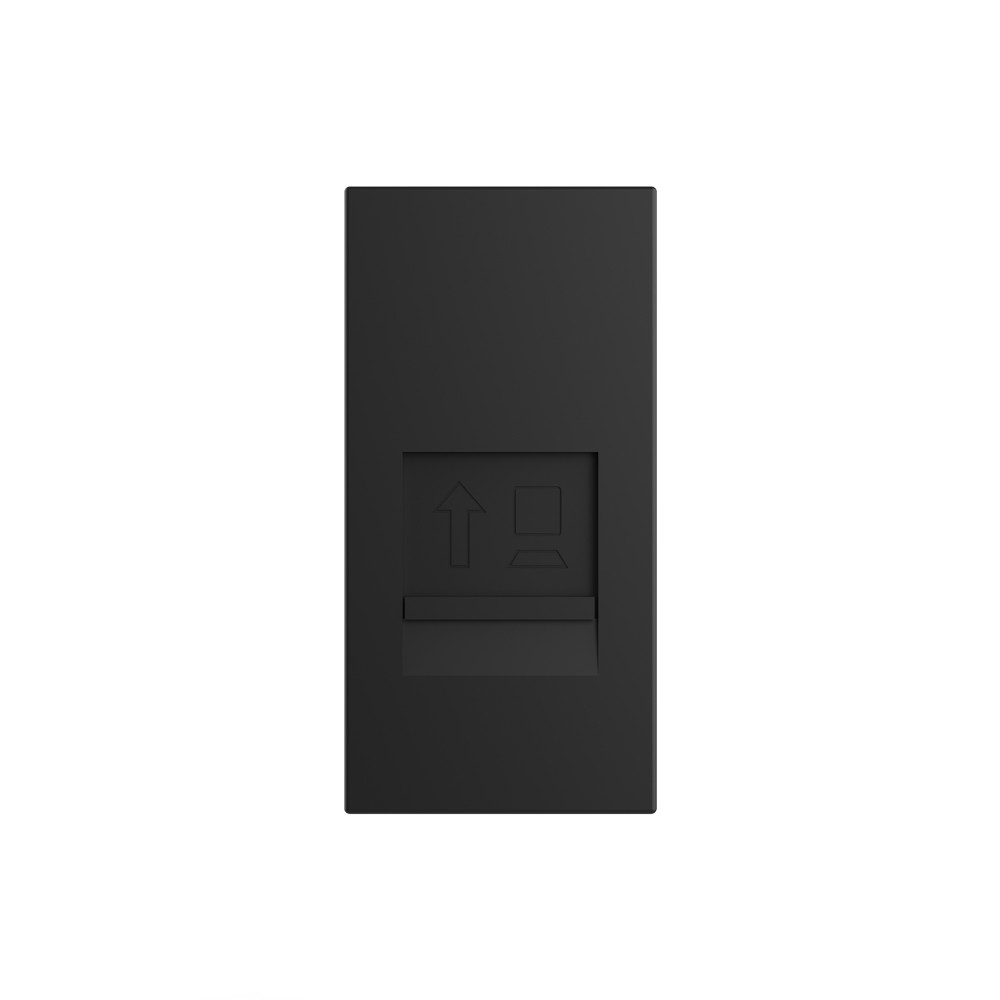

Механизм 1/2 розетки компьютерной RJ-45 LIVOLO BB-C7-1C-12 чёрного цвета используется для подключения компьютерной или периферийной техники. Розетка дополнена защитной шторкой, предохраняющей контакты от пыли и посторонних предметов. Устройство соответствует единым нормам и стандартам связи, а также может использоваться в качестве телефонной розетки.

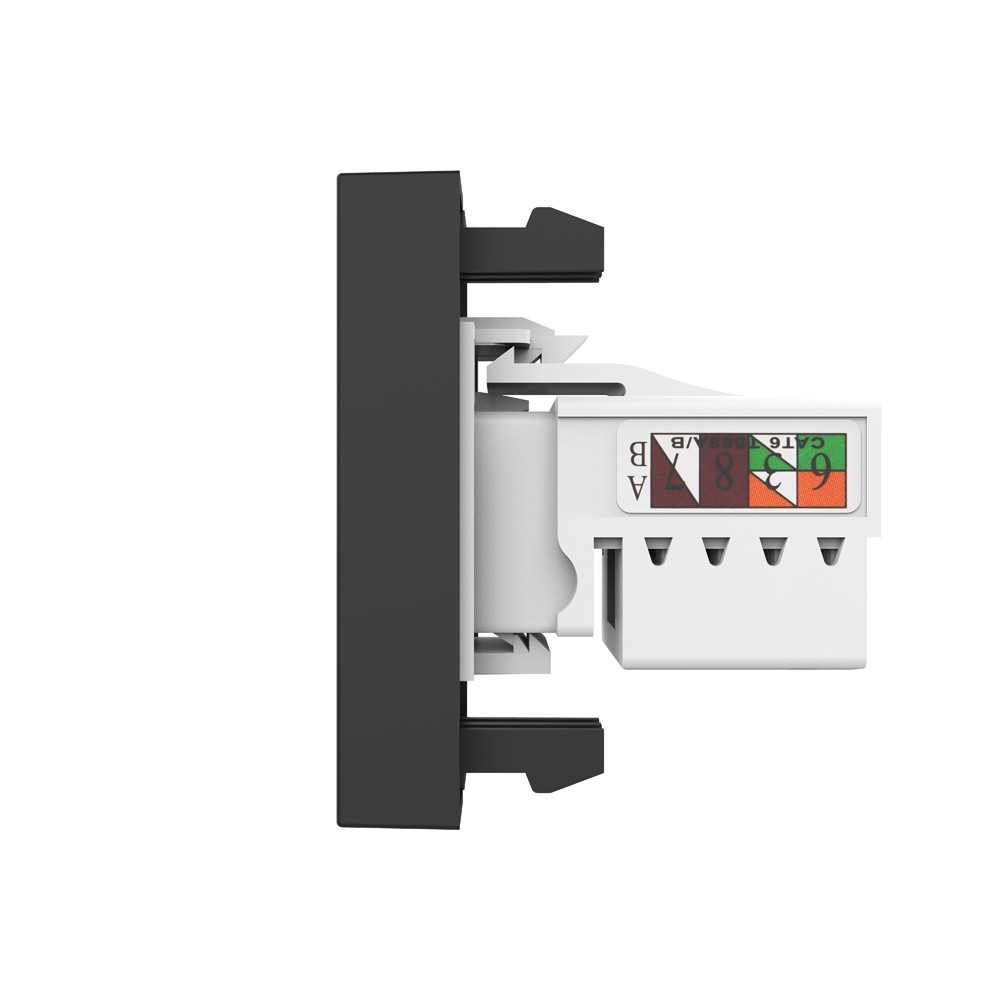

Ключевая особенность: механизм занимает половину стандартного поста (1/2), что позволяет устанавливать в одной рамке до двух таких механизмов или комбинировать их с другими устройствами формата 1/2. Фиксация сетевых проводов выполняется посредством ножевых контактов — схема подключения нанесена на корпус механизма.

Технические характеристики

• Модель: BB-C7-1C-12

• Тип устройства: компьютерная розетка RJ-45

• Цвет: чёрный

• Формат: 1/2 поста (два механизма на одно место)

• Тип разъёма: RJ-45 (8P8C)

• Защитная шторка: есть

• Дополнительные возможности: может использоваться как телефонная розетка

• Тип подключения: ножевые контакты (фиксация без пайки)

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

Эксплуатация

Подсоедините сетевой кабель к механизму. Фиксация проводов выполняется посредством ножевых контактов согласно схеме, нанесённой на корпус механизма.

Комплектация

1. Механизм 1/2 розетки.

2. Металлический суппорт на комплект из двух штук 1/2 розетки.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Примечание: металлический суппорт рассчитан на установку двух механизмов формата 1/2.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Зафиксируйте механизм в металлическом суппорте (совместно со вторым механизмом, если он есть).

3. Выполните фиксацию сетевых проводов посредством ножевых контактов согласно схеме на корпусе механизма.

4. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

5. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм, если рядом есть электрические цепи).

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
