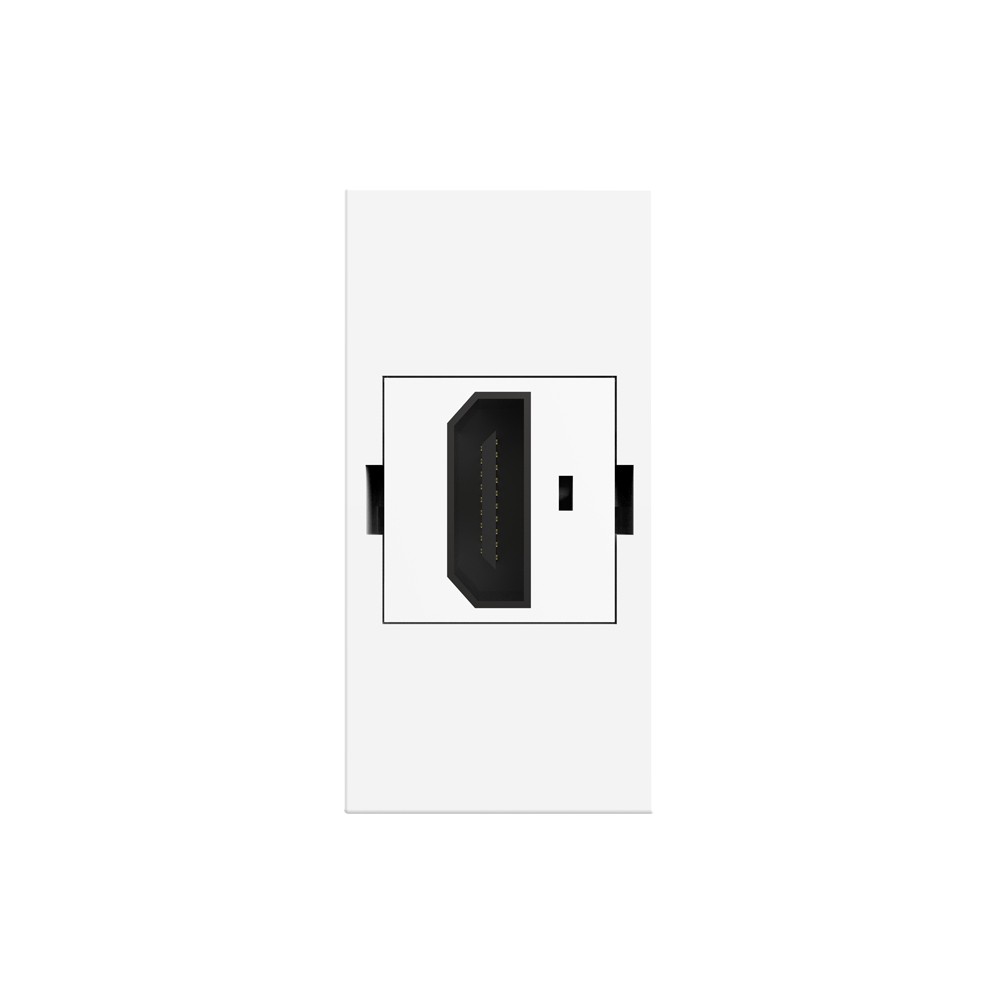

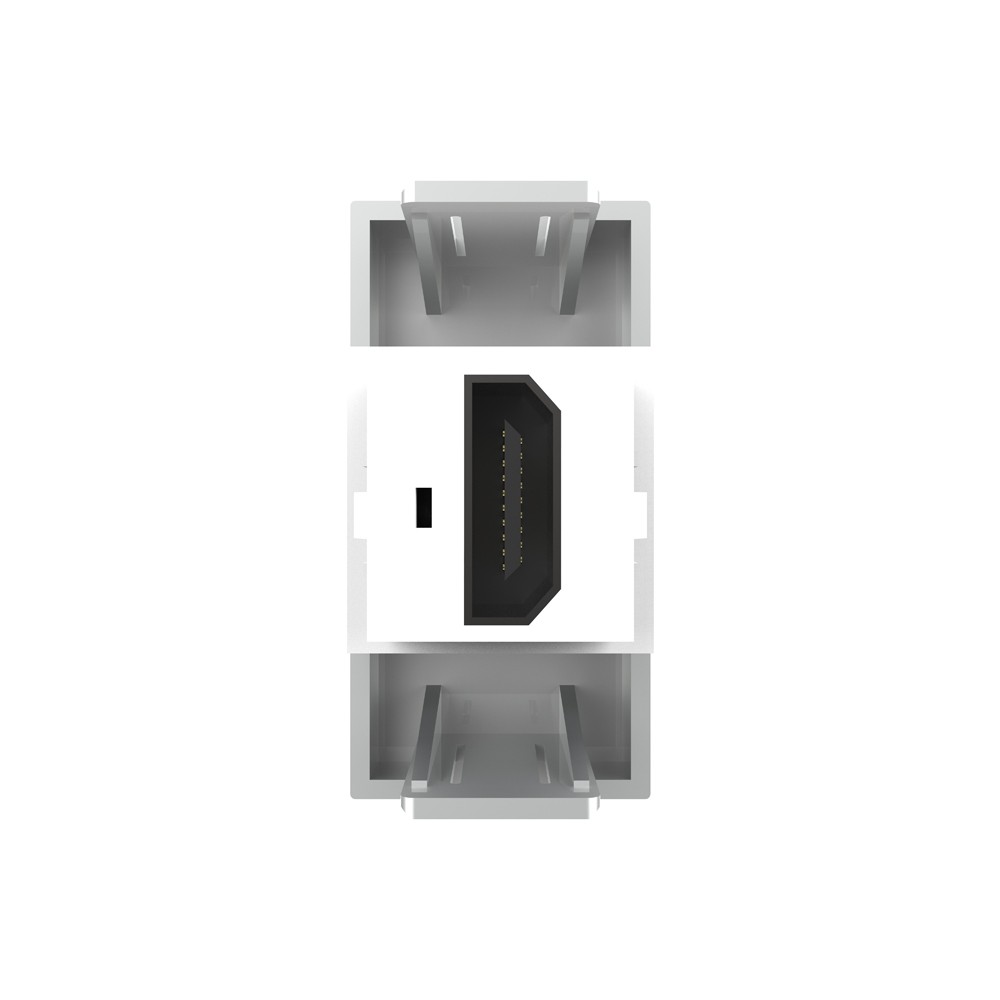

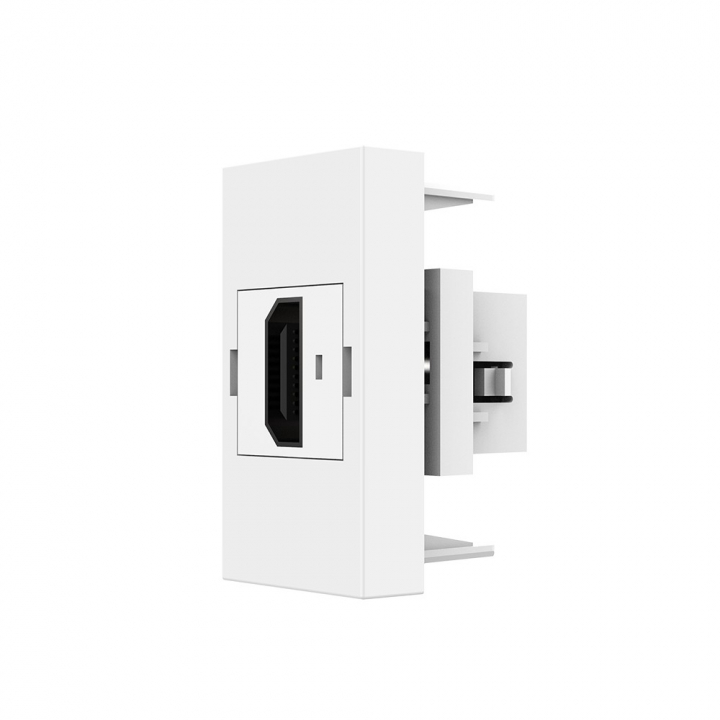

Розетка HDMI 2.0 Livolo, цвет белый (механизм)

Назначение и основные особенности

Механизм 1/2 розетки HDMI 2.0 LIVOLO BB-C7-1HD-11 белого цвета используется для подключения к нему с обеих сторон разъёма HDMI по принципу ON/ON (мама-мама). Устройство предназначено для скрытого монтажа в стену и позволяет аккуратно соединить HDMI-кабель внутри помещения, например, между телевизором и медиаплеером, игровой приставкой или компьютером.

Ключевая особенность: механизм занимает половину стандартного поста (1/2), что позволяет устанавливать в одной рамке до двух таких механизмов или комбинировать их с другими устройствами формата 1/2.

Разъём HDMI (High-Definition Multimedia Interface) — это интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования по одному единственному кабелю. Разъём HDMI является современной заменой аналоговых интерфейсов.

• Количество контактов: 19

• Максимальное разрешение: 1920 × 1080 (Full HD)

Технические характеристики

• Модель: BB-C7-1HD-11

• Тип устройства: механизм 1/2 розетки HDMI

• Цвет: белый

• Стандарт: HDMI 2.0

• Формат: 1/2 поста (два механизма на одно место)

• Тип подключения: ON/ON (мама-мама)

• Количество контактов: 19

• Поддерживаемое разрешение: до 1920 × 1080

• Совместимость: панели LIVOLO (рамки приобретаются отдельно)

Эксплуатация

Подсоедините кабель HDMI к механизму с задней стороны. Подключение выполняется стандартным HDMI-кабелем (приобретается отдельно).

Комплектация

1. Механизм 1/2 розетки.

2. Металлический суппорт на комплект из двух штук 1/2 розетки.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Примечание: металлический суппорт рассчитан на установку двух механизмов формата 1/2.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Зафиксируйте механизм в металлическом суппорте (совместно со вторым механизмом, если он есть).

3. Подсоедините кабель HDMI к задней части механизма.

4. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

5. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм, если рядом есть электрические цепи).

Требования к подрозетнику (монтажной коробке):

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Берегите устройство от падений, ударов и других интенсивных физических воздействий.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
