Розетка горизонтальная выдвижная 2 Euro 16A, 2 USB A с блоком 5В/2.1А, 2 RJ45 RocketSocket, проводка, цвет золотой

Назначение и основные особенности

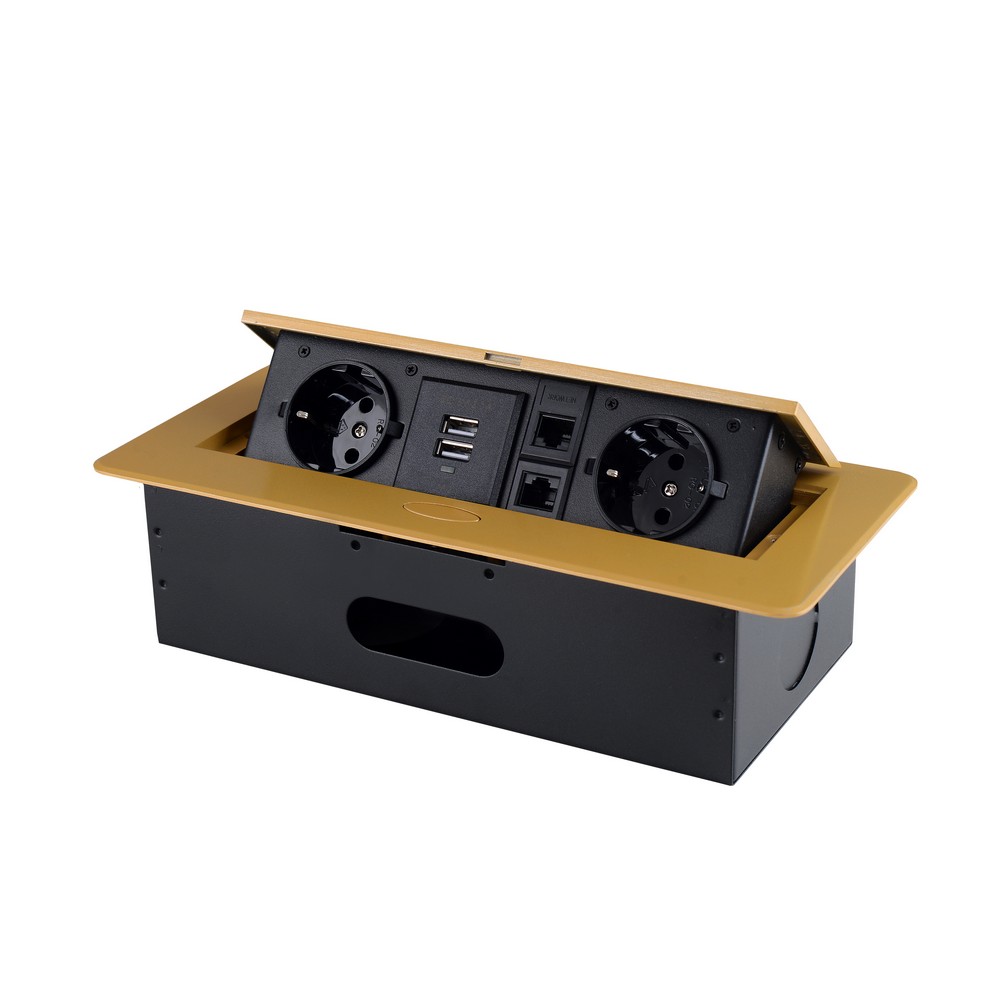

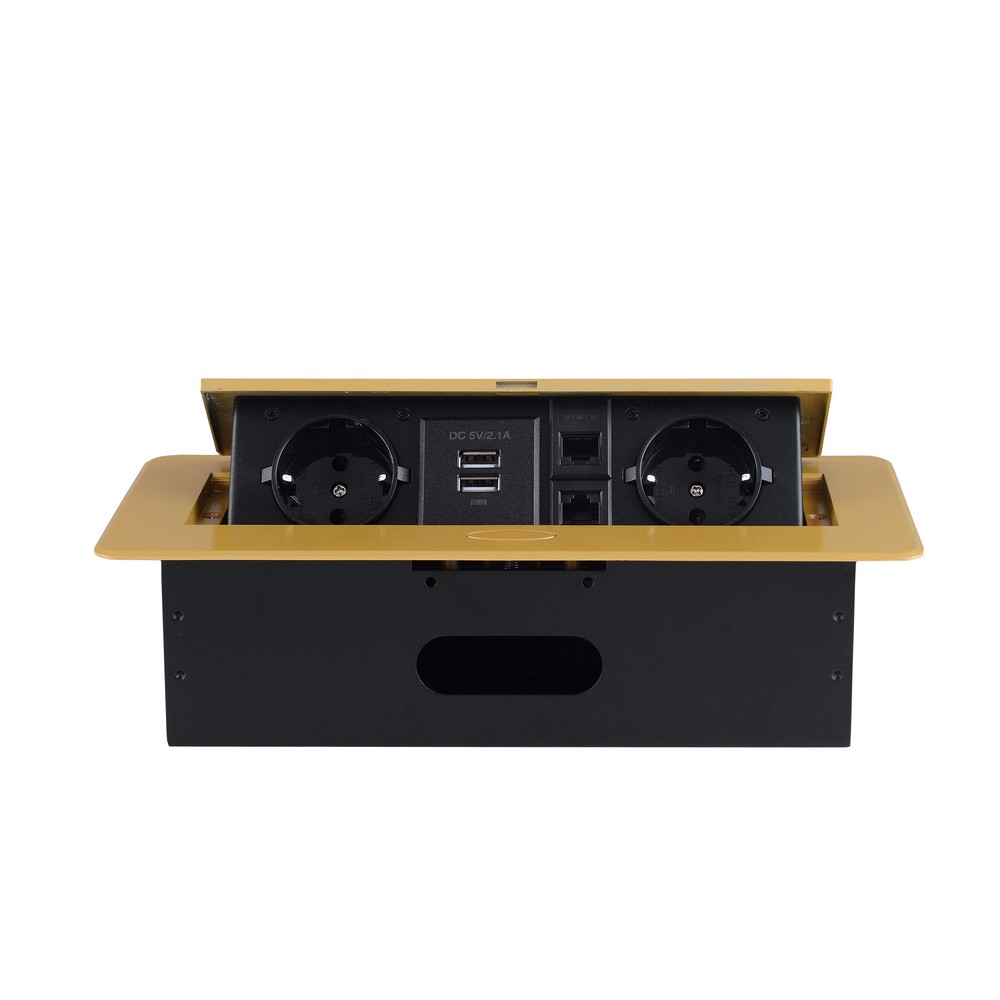

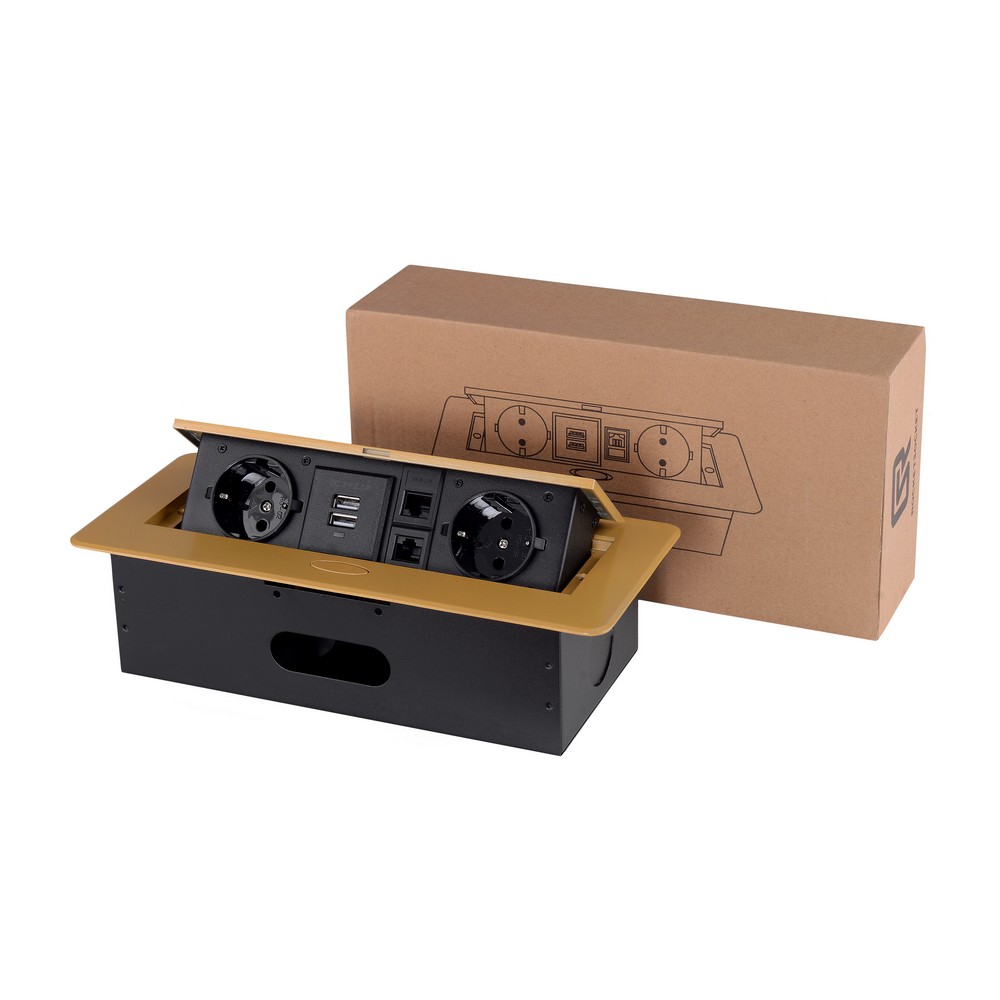

Розетка горизонтальная выдвижная RocketSocket SHS021-G золотого цвета используется для подключения к электрической сети переменного тока 110–250 В, 50–60 Гц различных приборов и агрегатов бытового и аналогичного назначения. Встроенные USB-разъёмы удобны для подзарядки мобильных телефонов, планшетов, питания MP3-плееров и других портативных электронных устройств. Разъёмы RJ45 позволяют подключить компьютерную или периферийную технику (интернет, локальную сеть).

Ключевая особенность: выдвижные блоки розеток POP-UP подходят для установки на рабочем столе дома и в офисе, на рабочей станции, в гостиничном номере, конференц-зале. Благодаря выдвижной конструкции они экономят место в зоне использования. Металлический корпус и крышка обеспечивают особую прочность и защиту от механических повреждений. Металлизированная отделка верхней декоративной крышки придаёт розетке современный внешний вид.

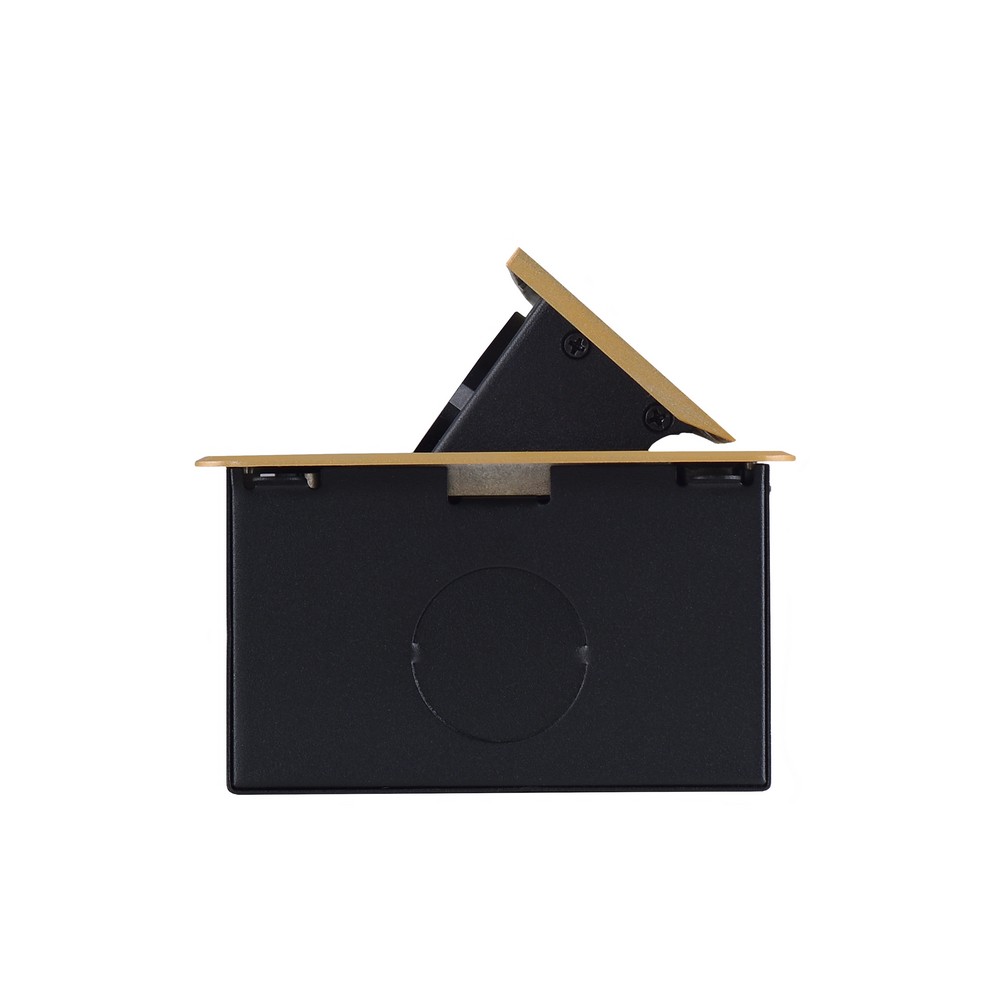

Механизм открытия/закрытия: плавное открытие крышки происходит автоматически после нажатия на кнопку спускового механизма. Закрытие происходит посредством механического давления на выдвинувшийся элемент крышки до характерного щелчка фиксатора.

Технические характеристики

• Модель: SHS021-G

• Цвет: золотой

• Тип изделия: выдвижная розетка (горизонтальная)

• Количество розеток: 2 (Schuko, тип F)

• Количество USB-портов: 2 (USB Type A)

• Количество портов RJ45: 2

• Выход USB: 5 В постоянный, максимальный суммарный ток 2100 мА (2.1 А)

• Рабочее напряжение: 220–240 В, 50 Гц

• Максимальный ток: 16 А

• Максимальная мощность: до 2.7 кВт (3680 Вт)

• Длина кабеля: без кабеля (подключение через клеммную колодку)

• Степень защиты от воздействия окружающей среды: IP20

• Степень защиты от поражения электрическим током: I

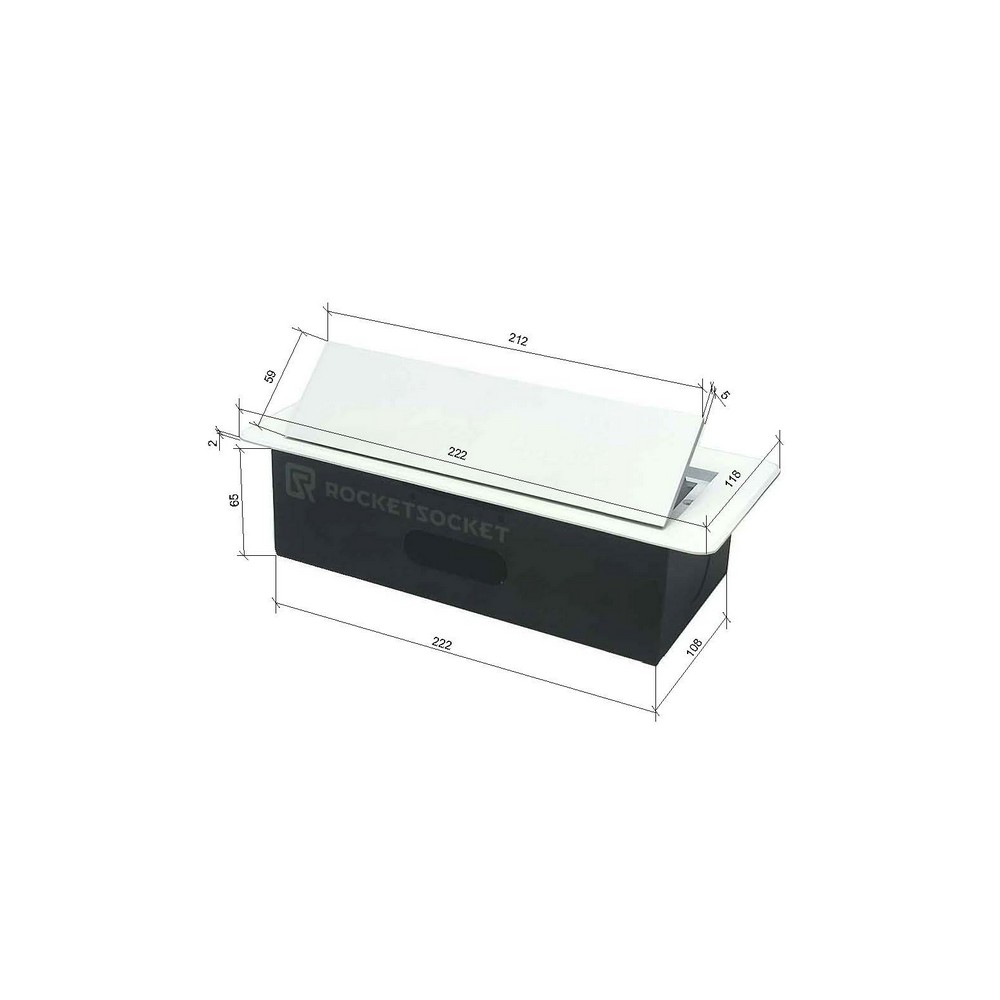

• Габаритные размеры (общие): 265 x 118 x 68 мм

• Размер короба (отверстие в столешнице): 220 x 100 мм

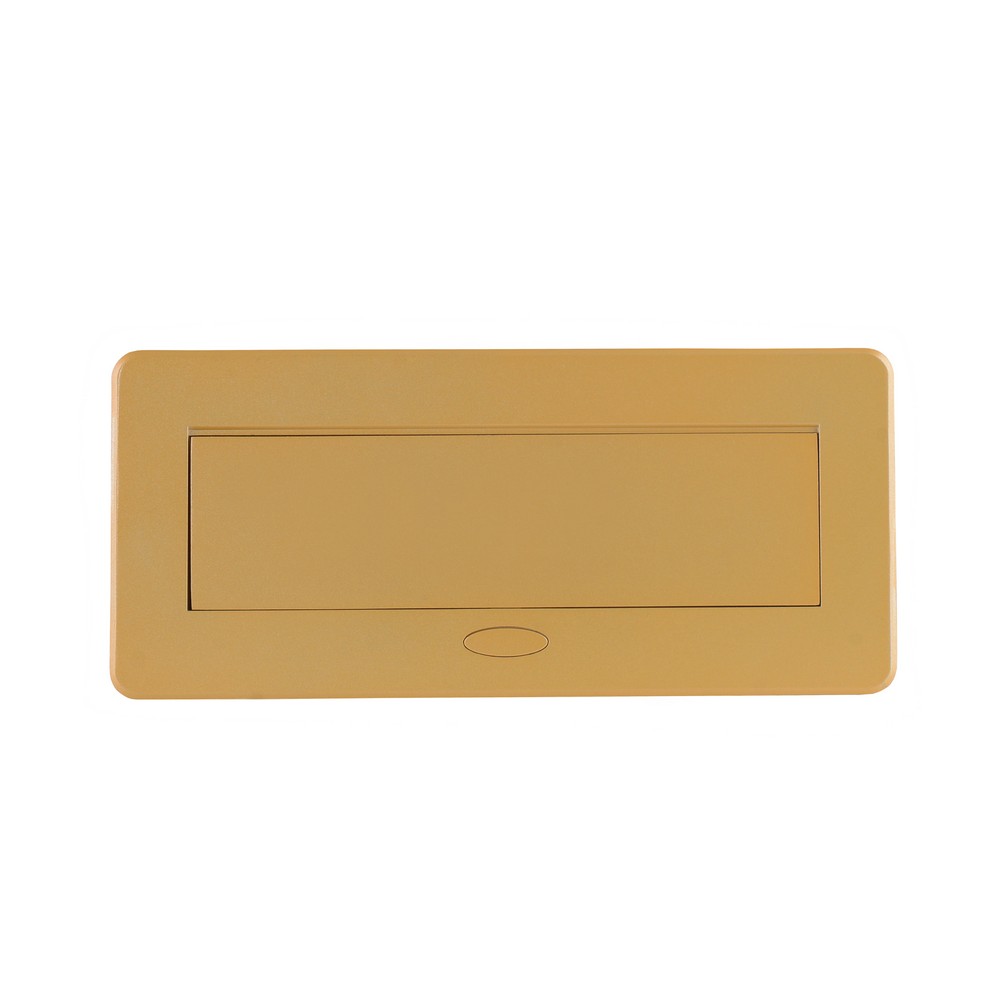

• Размер крышки: 210 x 60 мм

• Гарантия: 2 года

Комплектация

1. Блок розеток (выдвижной).

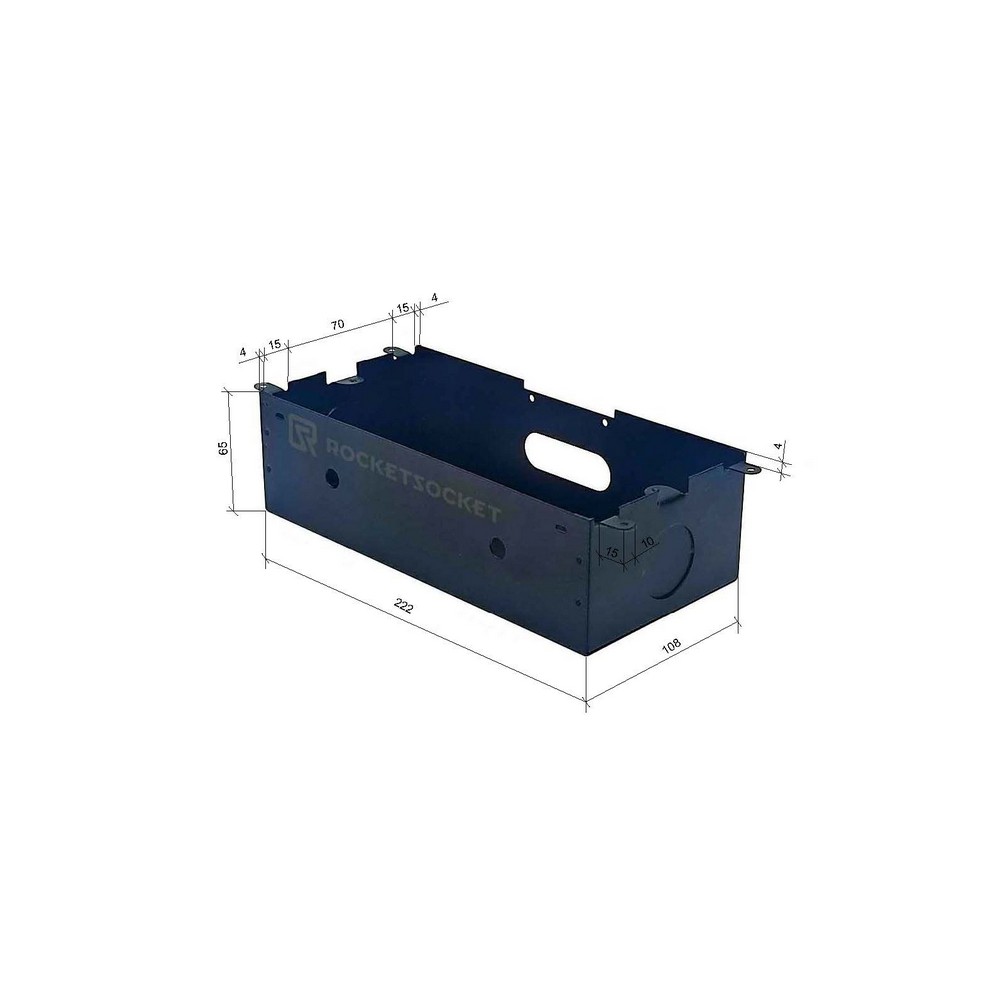

2. Защитный кожух (металлический корпус).

3. Крепёжные элементы (винты, саморезы).

4. Кабельные стяжки.

5. Кабель питания и кабели RJ45 в комплект не входят. Приобретаются отдельно (рекомендуется использовать кабель AM-CAB2EU-2U для питания и AM-CABRJ45 для интернета).

Подготовка к работе и установка

Внимание: Все работы по монтажу проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

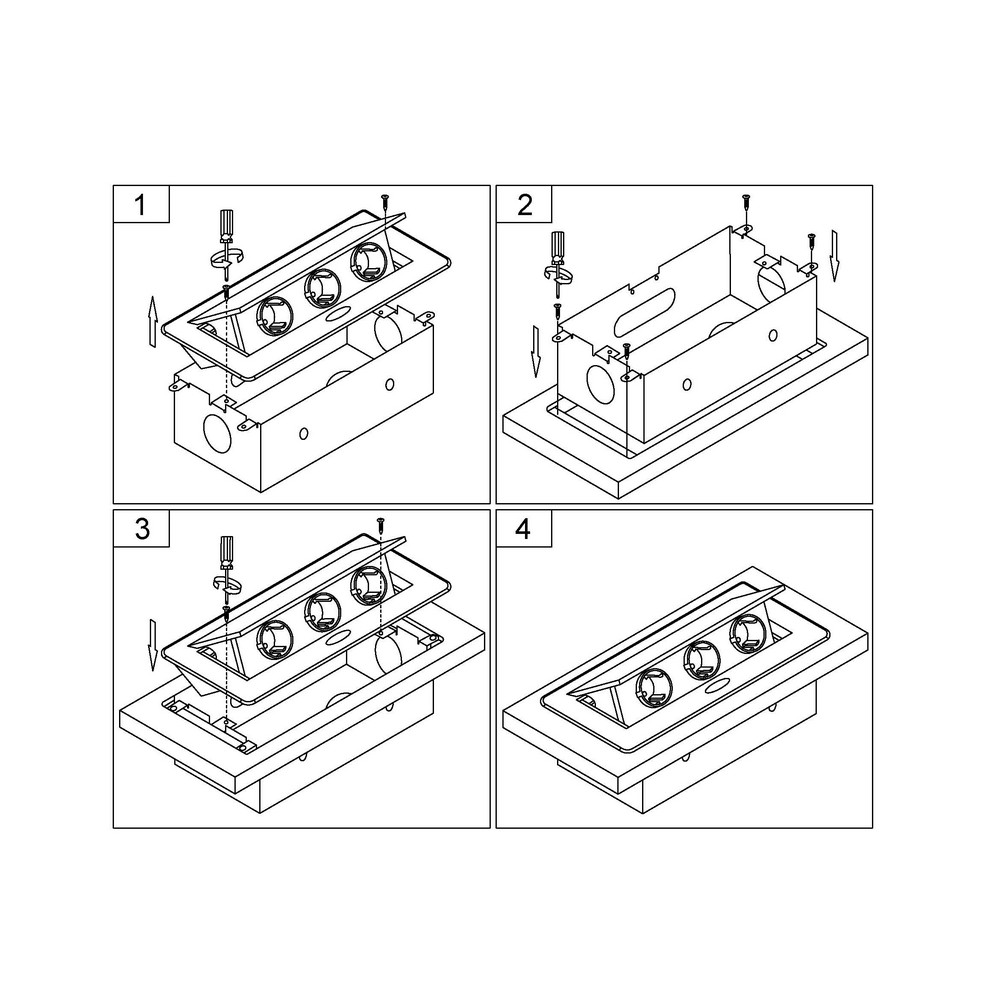

Пошаговая инструкция по установке:

1. Подготовьте отверстие в столешнице. В рабочей поверхности необходимо сделать прямоугольное отверстие размером 228 x 110 мм.

2. Подготовьте крепёжные углубления. Выполните четыре углубления под крепёжные «уши» для плотного прилегания блока розеток к рабочей поверхности. «Уши» должны быть заглублены на 4–6 мм.

3. Установите защитный кожух. Вставьте защитный кожух в подготовленное отверстие и зафиксируйте его саморезами.

4. Установите блок розеток. Установить блок розеток в защитный кожух возможно только при закрытой выдвижной панели. Зафиксируйте блок винтами.

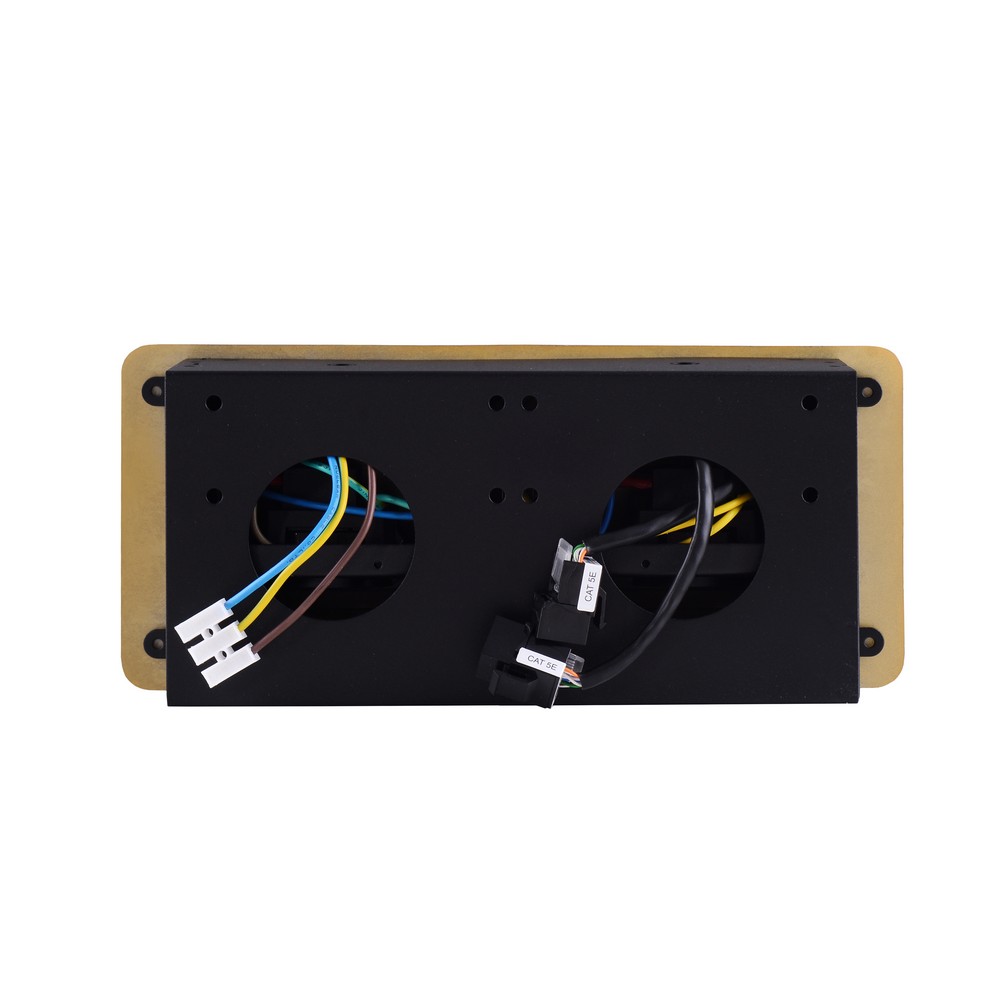

5. Зафиксируйте кабели. Кабельными стяжками зафиксируйте кабель питания и кабели RJ45 так, чтобы в защитном кожухе остался небольшой запас кабеля, необходимый для беспрепятственного открывания механизма.

6. Подключите питание и интернет. Подключите кабель питания (приобретается отдельно, например AM-CAB2EU-2U) к ближайшей электрической розетке или к клеммной колодке согласно схеме подключения. Подключите кабели RJ45 (приобретаются отдельно) к сетевому оборудованию.

7. Проверьте работу. Блок готов к работе. Нажмите на кнопку спускового механизма — крышка должна плавно открыться.

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды, в местах с высокой влажностью.

• Не пытайтесь разбирать, ремонтировать или вносить изменения в конструкцию устройства.

• Не допускайте попадания внутрь устройства жидкости, металлических предметов и пыли.

• Берегите устройство от падений, ударов и других интенсивных физических воздействий.

• Не превышайте суммарную мощность подключённых приборов выше 3680 Вт (16 А) — это может привести к перегреву и выходу изделия из строя.

• При открытии и закрытии механизма следите, чтобы на пути движения панели не было посторонних предметов.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
