Розетка электрическая универсальная с заземлением защитными шторками 16A Livolo, цвет серый (механизм)

Назначение и основные особенности

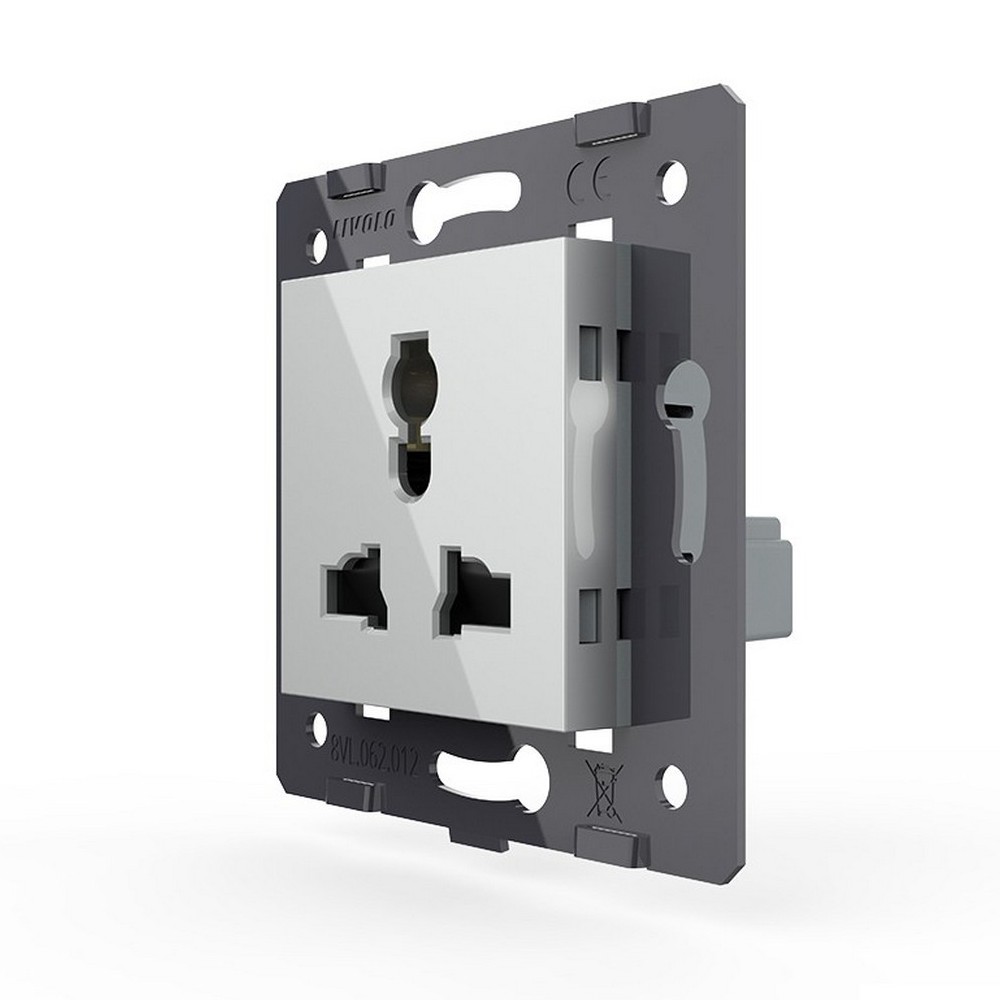

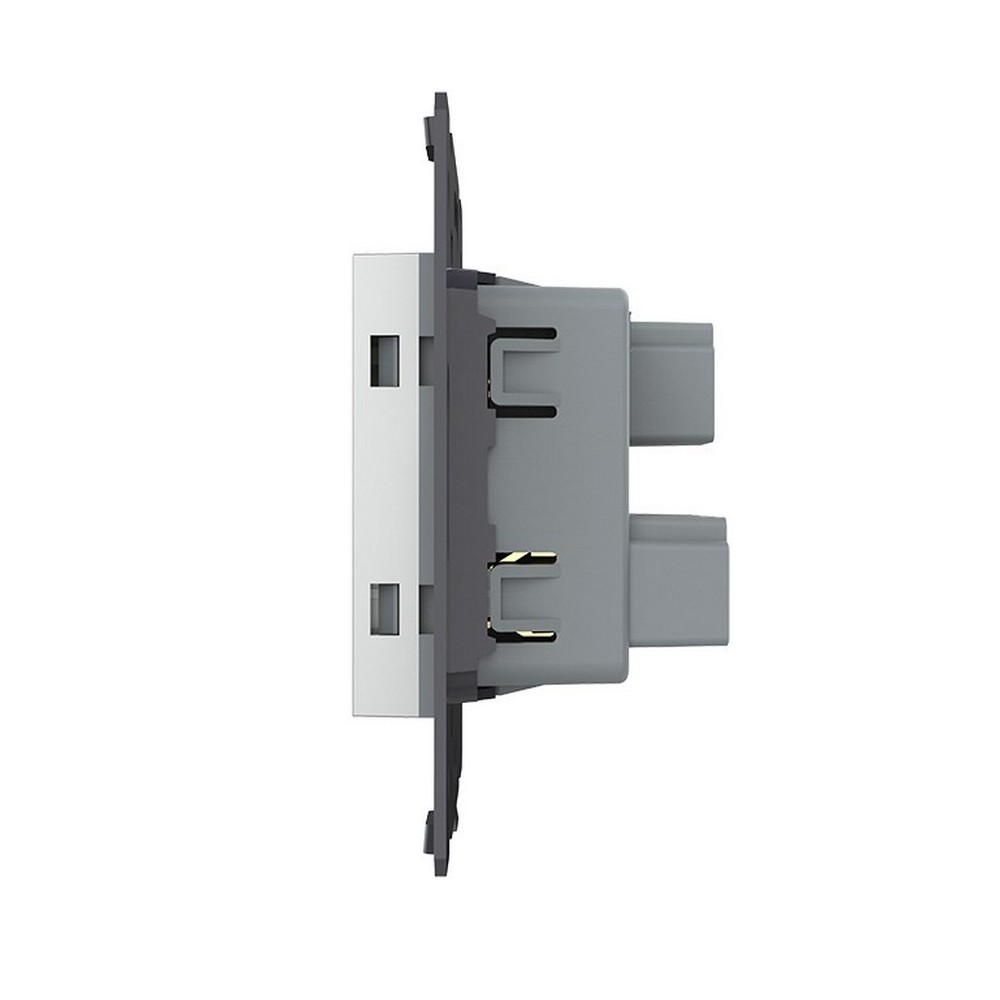

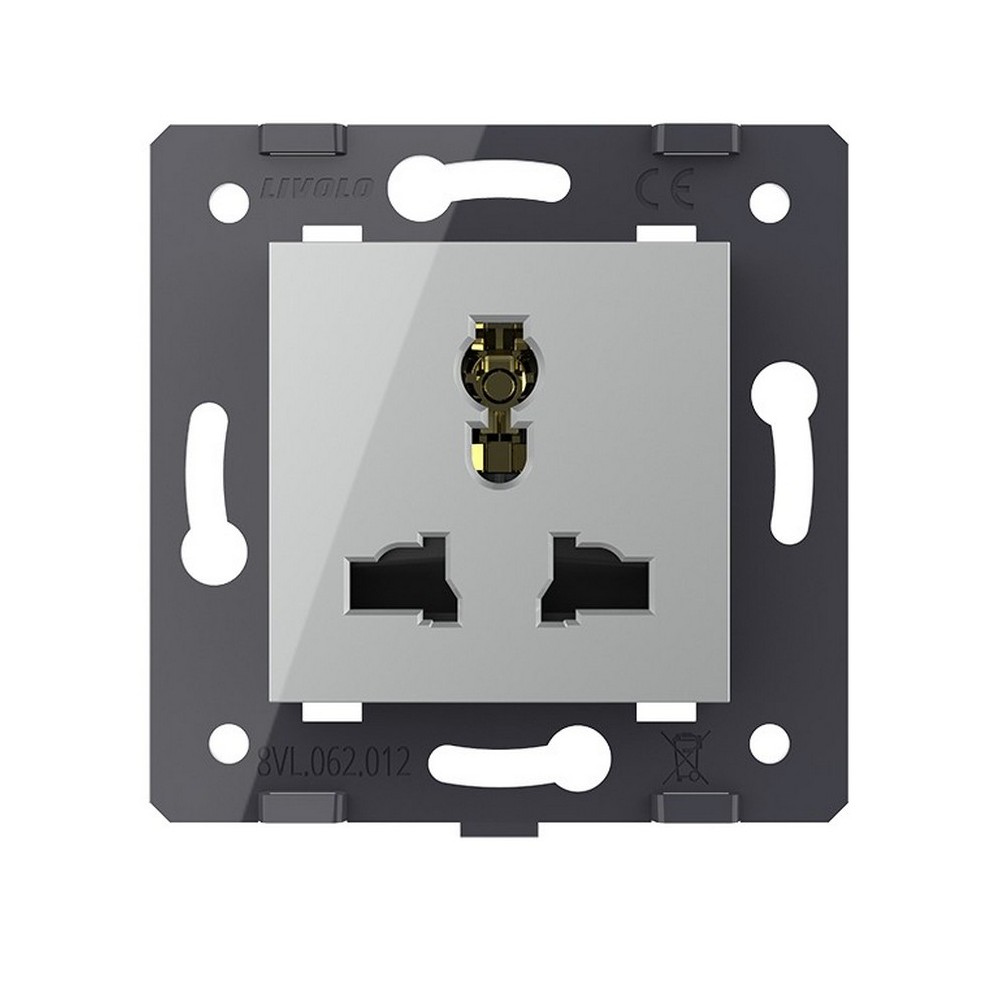

Механизм розетки универсальной электрической LIVOLO VL-FCT22 16A-2IP серого цвета с заземлением и защитными шторками используется для подключения к электрической сети переменного тока 110–250 В, 50–60 Гц различных приборов и агрегатов бытового и аналогичного назначения. Универсальный тип розетки позволяет подключать вилки различных стандартов (Euro, Schuko, American и другие) без использования переходников.

Ключевая особенность: механизм оснащён заземлением и защитными шторками, которые предотвращают доступ детей и посторонних предметов к токоведущим частям.

Розетка предназначена для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Важно: активная мощность подключаемых к изделию электроприборов не должна превышать 3680 Вт.

Технические характеристики

• Модель: VL-FCT22 16A-2IP

• Тип устройства: универсальная электрическая розетка (механизм)

• Цвет: серый

• Тип разъёма: универсальный (совместим с Euro, Schuko, American и др.)

• Номинальный ток: 16 А

• Максимальная мощность нагрузки: 3680 Вт

• Рабочее напряжение: 110–250 В, 50–60 Гц

• Заземление: есть

• Защитные шторки: есть

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Вставьте вилку электроприбора в розетку до упора. При включении и выключении приборов вилку необходимо держать за пластмассовую часть, а не за провод. Избегайте использования нагрузок, превышающих номинальный выходной ток 16 А.

Комплектация

1. Механизм розетки.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм розетки в металлический суппорт.

4. Подсоедините провода строго по схеме подключения. Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм).

7. Подайте питание.

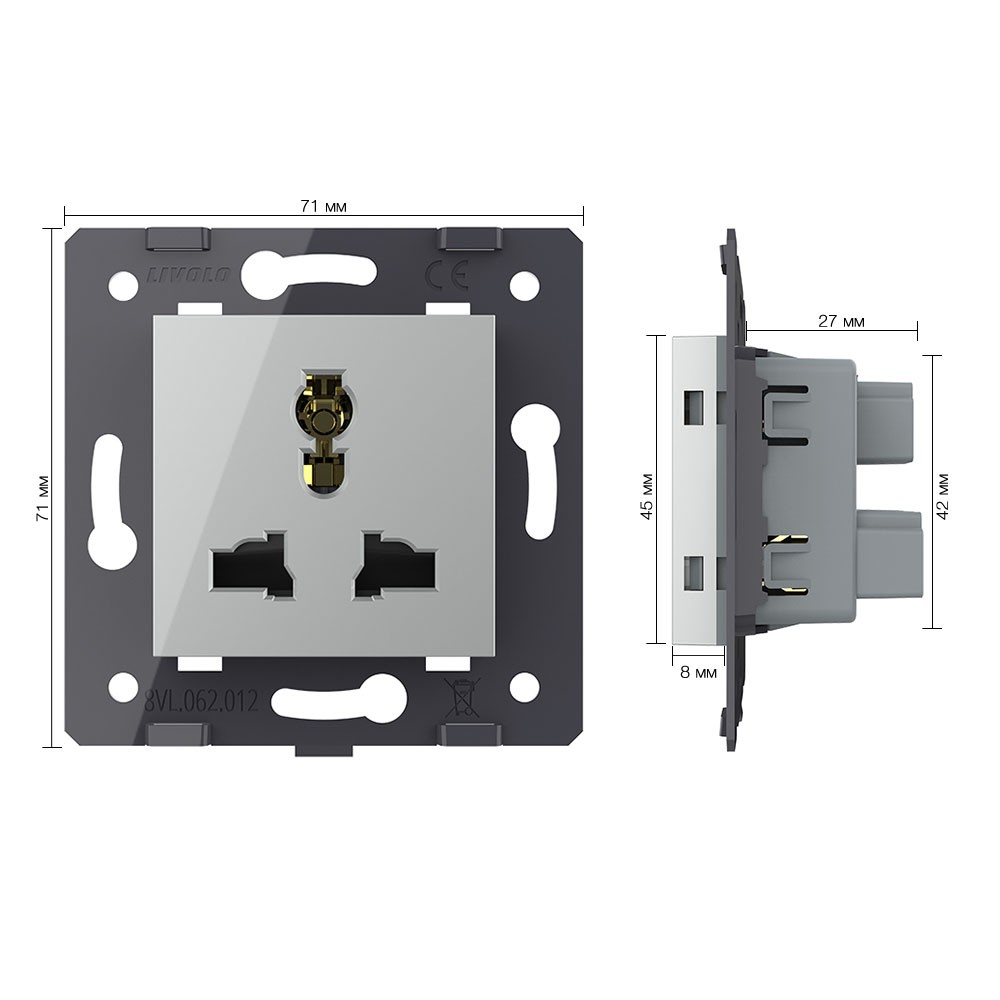

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить розетку, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать розетку, вносить изменения в конструкцию.

• Избегайте использования нагрузок, превышающих номинальный выходной ток розетки (16 А).

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.

• При включении и выключении приборов вилку необходимо держать за пластмассовую часть, а не за провод.
