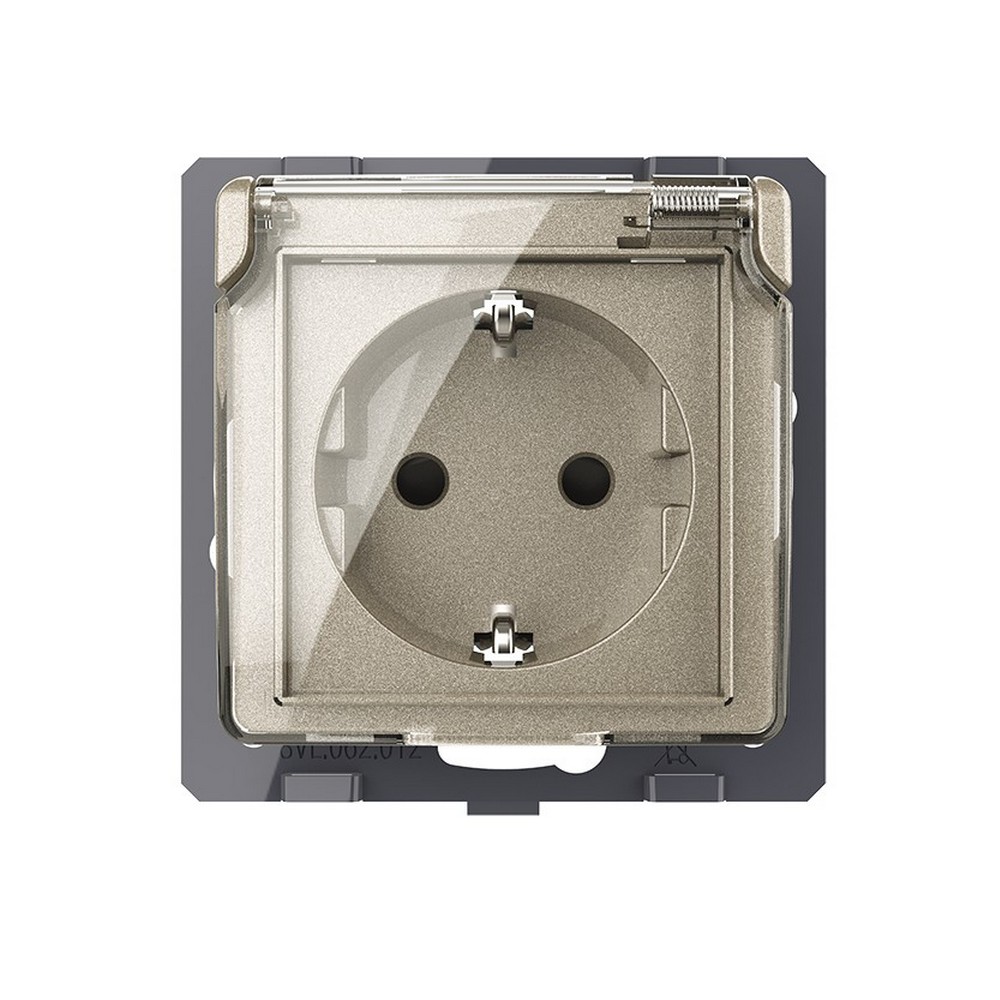

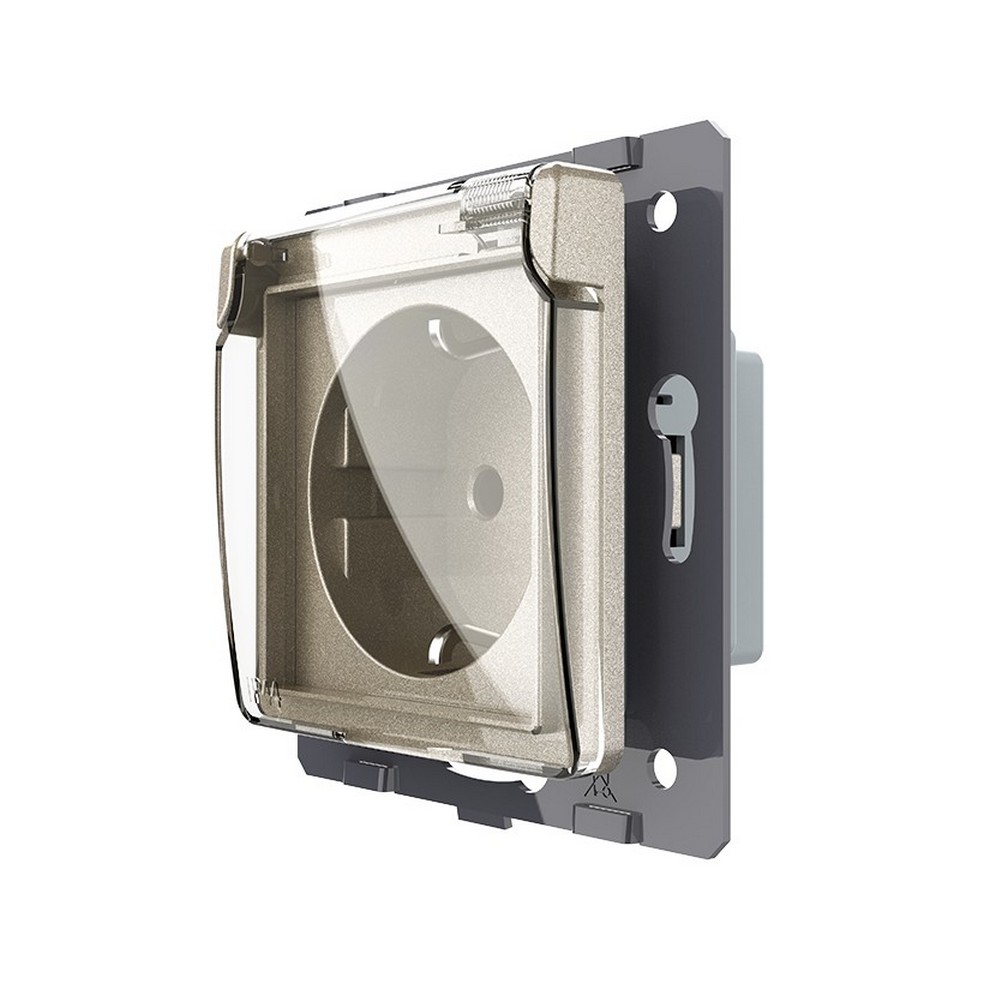

Розетка электрическая с крышкой IP44 заземлением защитными шторками 16A Livolo, цвет шампань (механизм)

Назначение и основные особенности

Механизм розетки электрической LIVOLO VL-C7-C1EUWF-16 цвета шампань с крышкой IP44, заземлением и защитными шторками используется для подключения к электрической сети переменного тока 110–250 В, 50–60 Гц различных приборов и агрегатов бытового и аналогичного назначения.

Ключевая особенность: розетка оснащена крышкой со степенью защиты IP44, которая защищает механизм от попадания влаги и пыли. Это делает её идеальным решением для установки в ванных комнатах, на кухнях, в банях, саунах, а также на открытых верандах и в других помещениях с повышенной влажностью. Защитные шторки предотвращают доступ детей и посторонних предметов к токоведущим частям.

Розетка предназначена для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Важно: активная мощность подключаемых к изделию электроприборов не должна превышать 3680 Вт.

Технические характеристики

• Модель: VL-C7-C1EUWF-16

• Тип устройства: электрическая розетка с влагозащитной крышкой (механизм)

• Цвет: шампань

• Степень защиты: IP44

• Номинальный ток: 16 А

• Максимальная мощность нагрузки: 3680 Вт

• Рабочее напряжение: 110–250 В, 50–60 Гц

• Заземление: есть

• Защитные шторки: есть

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Вставьте вилку электроприбора в розетку до упора. При включении и выключении приборов вилку необходимо держать за пластмассовую часть, а не за провод. Избегайте использования нагрузок, превышающих номинальный выходной ток 16 А. После использования рекомендуется закрывать влагозащитную крышку для защиты механизма от влаги и пыли.

Комплектация

1. Механизм розетки.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

4. Влагозащитная крышка (в комплекте).

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм розетки в металлический суппорт.

4. Подсоедините провода строго по схеме подключения. Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм).

7. Подайте питание.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить розетку, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать розетку, вносить изменения в конструкцию.

• Избегайте использования нагрузок, превышающих номинальный выходной ток розетки (16 А).

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.

• При включении и выключении приборов вилку необходимо держать за пластмассовую часть, а не за провод.
