Розетка аудио RCA

Назначение и основные особенности

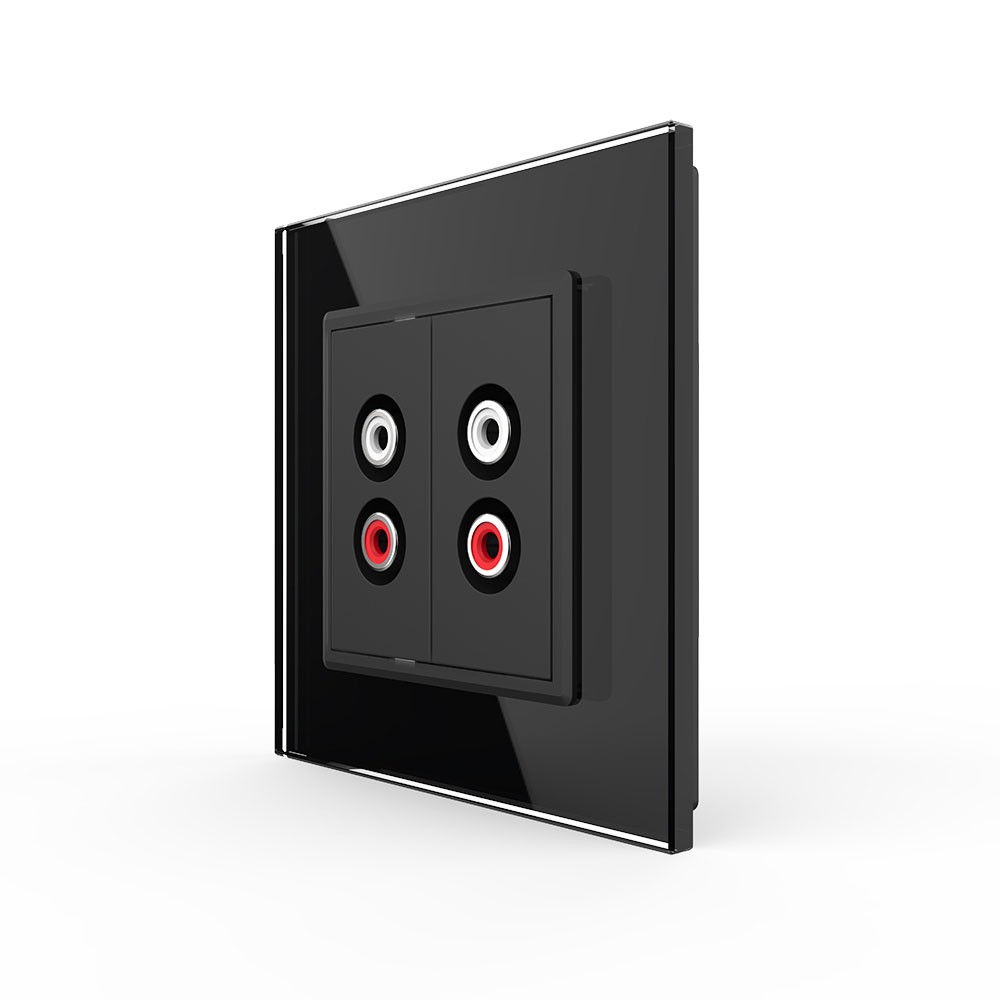

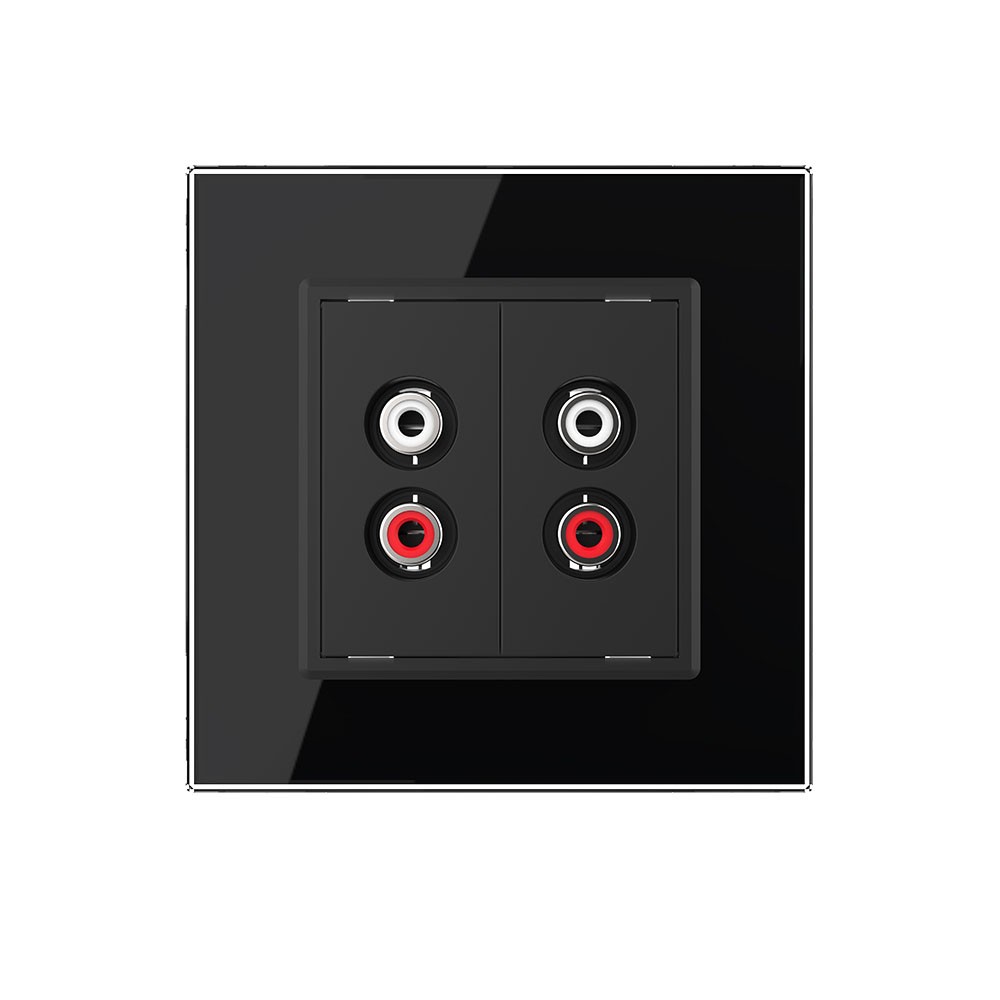

Розетка аудио RCA "двойной тюльпан" LIVOLO VL-C792AD-12 чёрного цвета используется для подключения аудио стерео аппаратуры с периферийными усилителями, DVD-проигрывателями и другими устройствами. Устройство предназначено для скрытого монтажа в стене, что позволяет избавиться от висящих проводов и обеспечить аккуратное подключение аудиотехники.

Ключевая особенность: RCA разъёмы ("тюльпаны") отличаются надёжностью и простотой коммутации. Для данного типа разъёма практически невозможно перепутать полярность подключения, что делает их удобными даже для неспециалистов. Розетка поставляется в комплекте со стеклянной рамкой, что делает её готовым решением «всё в одном» — дополнительно приобретать рамку не требуется.

Розетка предназначена для установки в квартирах, жилых помещениях, помещениях для пребывания детей и иных аналогичных помещениях.

Технические характеристики

• Модель: VL-C792AD-12

• Тип устройства: аудио розетка RCA (двойной тюльпан)

• Цвет: чёрный

• Тип разъёмов: 2 х RCA (стерео)

• Тип подключения: пайка

• Стеклянная рамка: в комплекте

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Установите провод в разъём механизма. Подключение выполняется методом пайки в соответствии со схемой.

Комплектация

1. Механизм розетки.

2. Металлический суппорт для крепления.

3. Стеклянная рамка (в комплекте).

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой (если монтаж выполняется рядом с электрическими цепями).

3. Зафиксируйте механизм в металлическом суппорте.

4. Припаяйте провода в соответствии со схемой подключения.

5. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

6. Установите стеклянную лицевую рамку.

7. Подайте питание (если требуется).

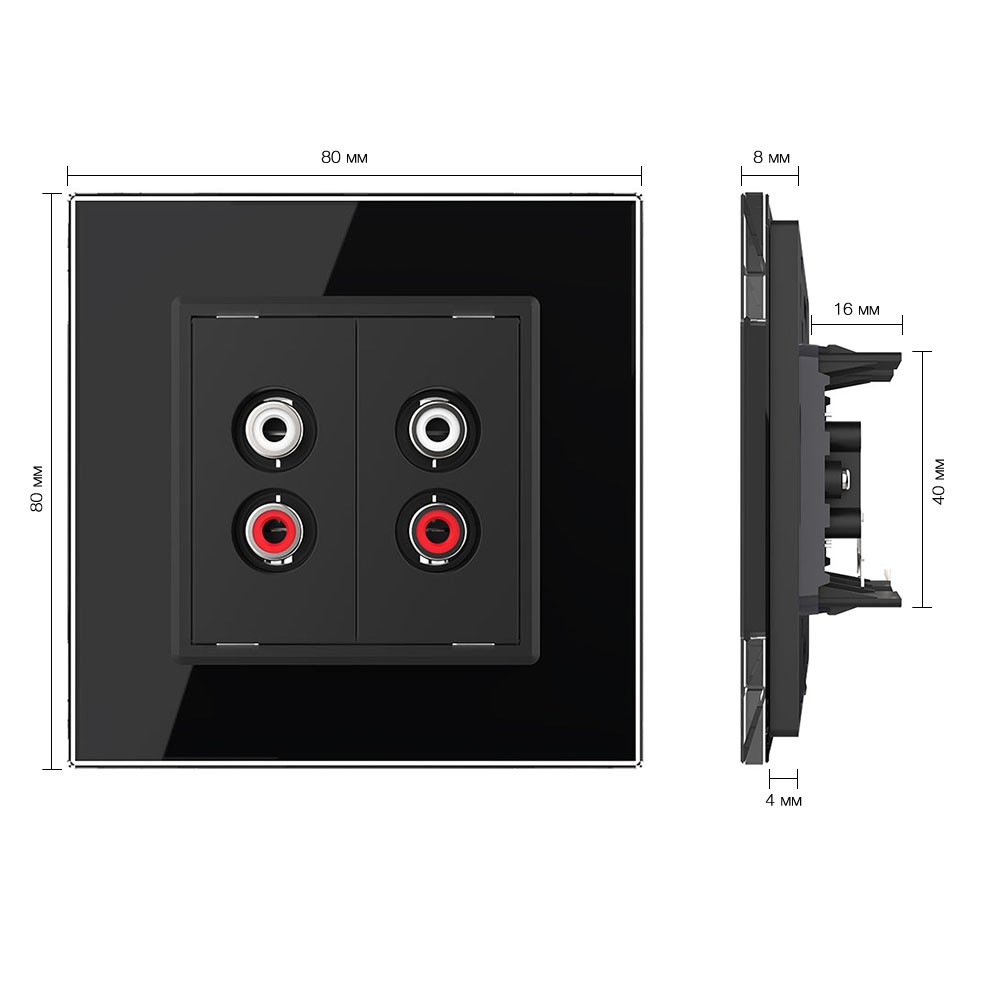

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
