Розетка акустическая на зажимах Livolo, цвет серый (механизм)

Назначение и основные особенности

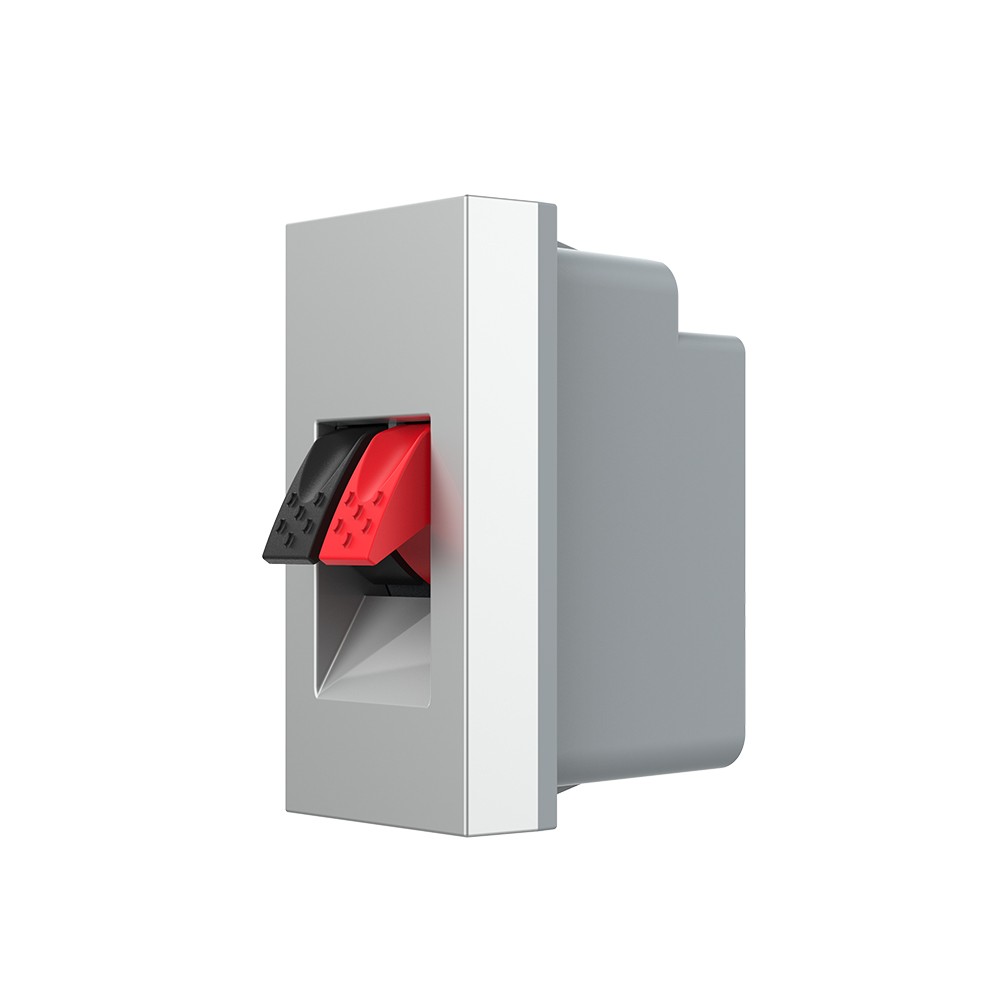

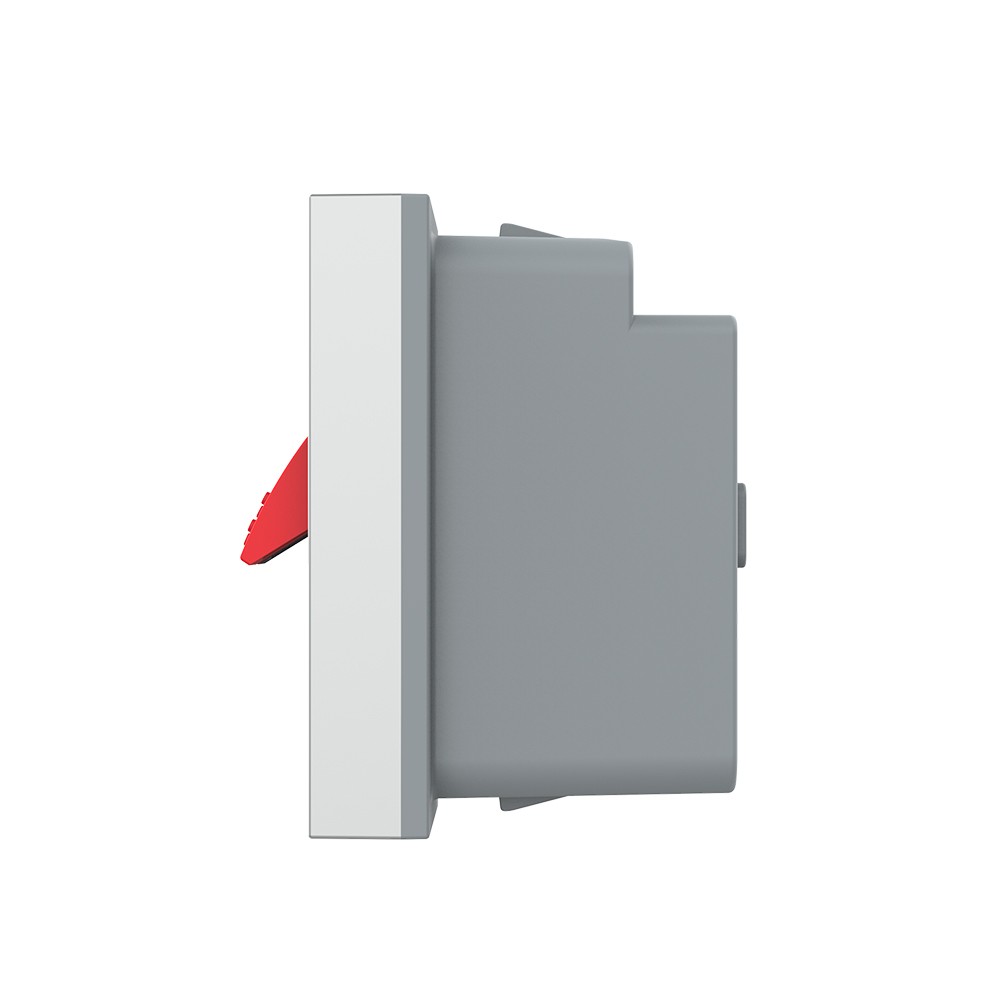

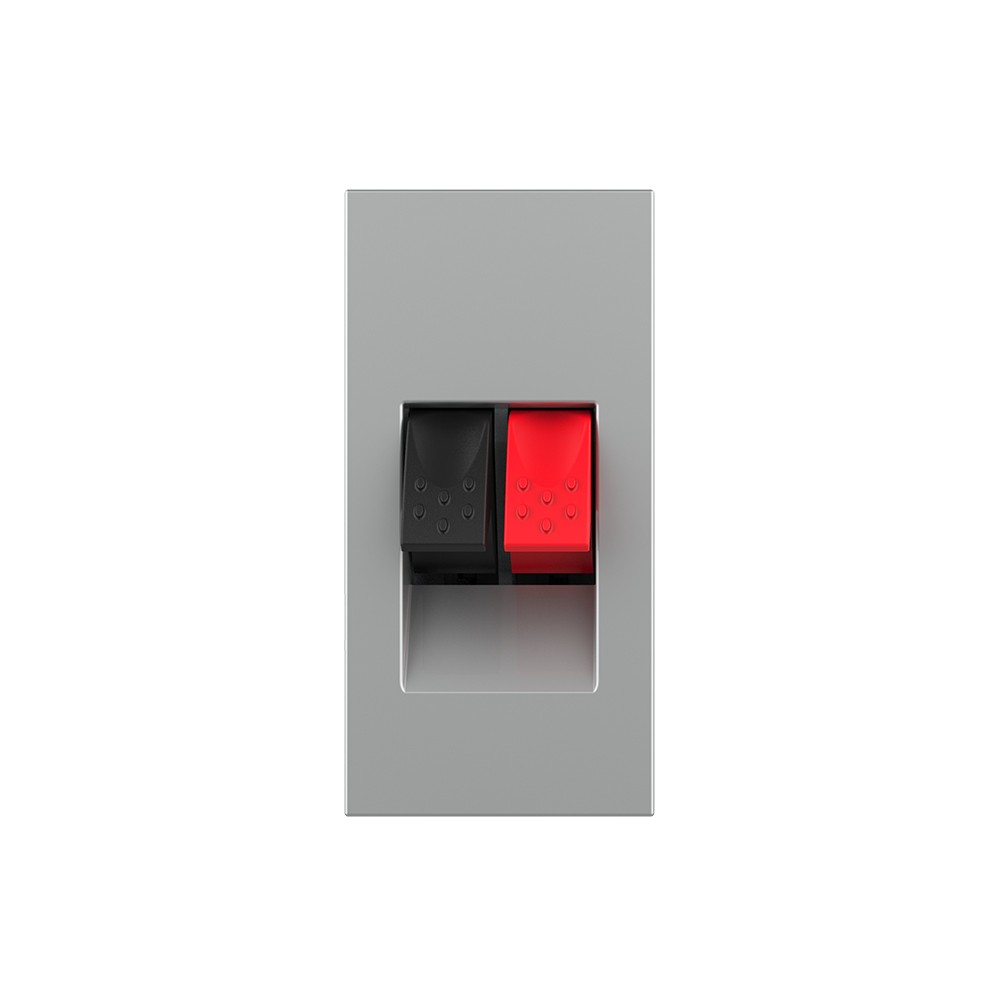

Механизм 1/2 розетки акустической стерео Hi-Fi LIVOLO VL-FCSD-1IPS01 серого цвета используется для подключения двух динамиков с помощью клемм 4 мм² с пружинным зажимом. Устройство предназначено для скрытого монтажа акустических проводов в стене, что позволяет избавиться от висящих кабелей и обеспечить аккуратное подключение колонок.

Ключевая особенность: механизм оснащён пружинными клеммами, которые обеспечивают надёжный и быстрый контакт с акустическим кабелем сечением до 4 мм². Механизм занимает половину стандартного поста (1/2), что позволяет устанавливать в одной рамке до двух таких механизмов или комбинировать их с другими устройствами формата 1/2.

Технические характеристики

• Модель: VL-FCSD-1IPS01

• Тип устройства: акустическая розетка стерео Hi-Fi

• Цвет: серый

• Формат: 1/2 поста (два механизма на одно место)

• Тип подключения: пружинные клеммы

• Максимальное сечение подключаемого кабеля: 4 мм²

• Количество динамиков: 2 (стерео)

• Стеклянная рамка: в комплект не входит (приобретается отдельно)

Эксплуатация

Подсоедините акустические провода к механизму, вставив оголённые концы кабеля в пружинные клеммы.

Комплектация

1. Механизм 1/2 розетки.

2. Металлический суппорт на комплект из двух штук 1/2 розетки.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Примечание: металлический суппорт рассчитан на установку двух механизмов формата 1/2.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ, если монтаж выполняется рядом с электрическими цепями. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Зафиксируйте механизм в металлическом суппорте (совместно со вторым механизмом, если он есть).

3. Подсоедините провода в соответствии со схемой подключения. Вставьте оголённые концы кабеля в пружинные клеммы.

4. Установите механизм в монтажную коробку (подрозетник) с помощью винтов.

5. Установите стеклянную лицевую рамку (приобретается отдельно, устанавливается на обесточенный механизм, если рядом есть электрические цепи).

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать изделие, вносить изменения в конструкцию.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
