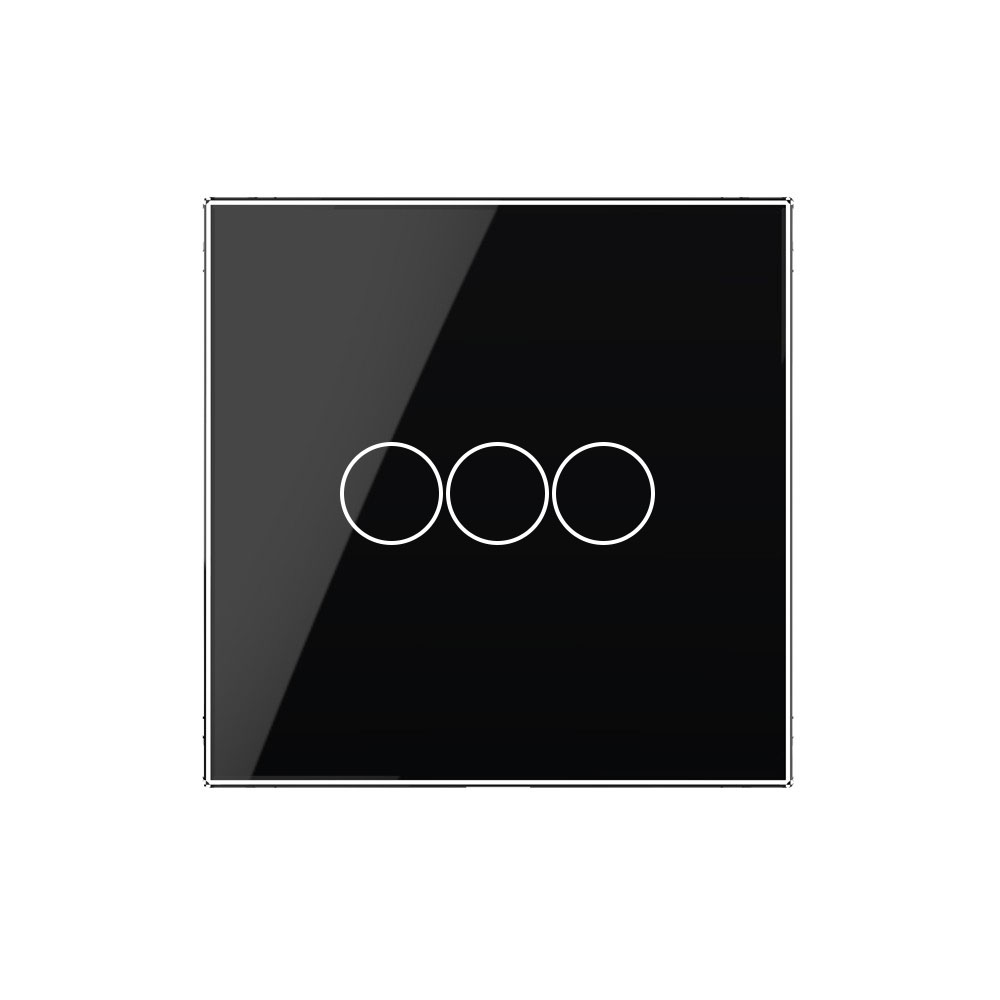

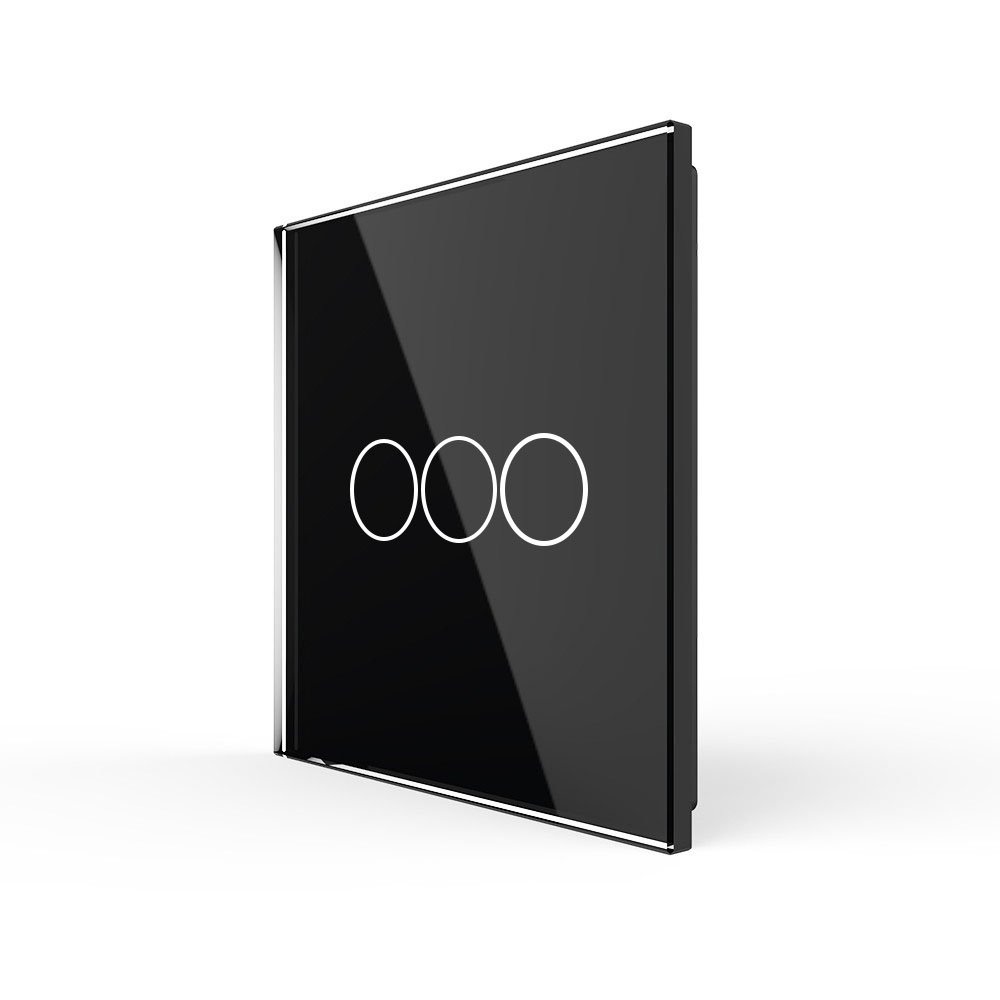

Панель для сенсорного выключателя LivoloTouch EU стандарт, 3 клавиши, цвет черный, стекло

Назначение и основные особенности

Стеклянная панель черного цвета предназначена для установки на один механизм сенсорного трехклавишного выключателя LIVOLO LT-C703.

Панель изготовлена из закаленного стекла OptiWhite, которое не имеет характерных для обычного стекла зеленоватых или голубоватых оттенков. Материал устойчив к механическим воздействиям, появлению царапин и прочих мелких дефектов. Не нуждается в особом уходе — достаточно периодически протирать панель влажной салфеткой.

Комплектация

1. Стеклянная лицевая панель на 1 пост.

Внимание: в комплект не входят механизмы выключателей и металлические суппорты. Приобретаются отдельно.

Монтаж

Важное предупреждение: Установка панели производится после завершения чистового этапа отделочных работ. В противном случае на стекло может попасть строительная пыль, клей, краска и т.д., что приведет к потере внешнего вида. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Зафиксируйте механизм выключателя в металлическом суппорте для дальнейшей установки в монтажную коробку (подрозетник).

4. Подсоедините провода и затяните клеммы строго в соответствии со схемой подключения.

5. Зафиксируйте механизм в монтажной коробке (подрозетнике) с помощью винтов.

6. Установите стеклянную лицевую панель поверх механизма.

7. Подайте питание.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить панель, внимательно прочтите все инструкции.

• Не устанавливайте панель в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
