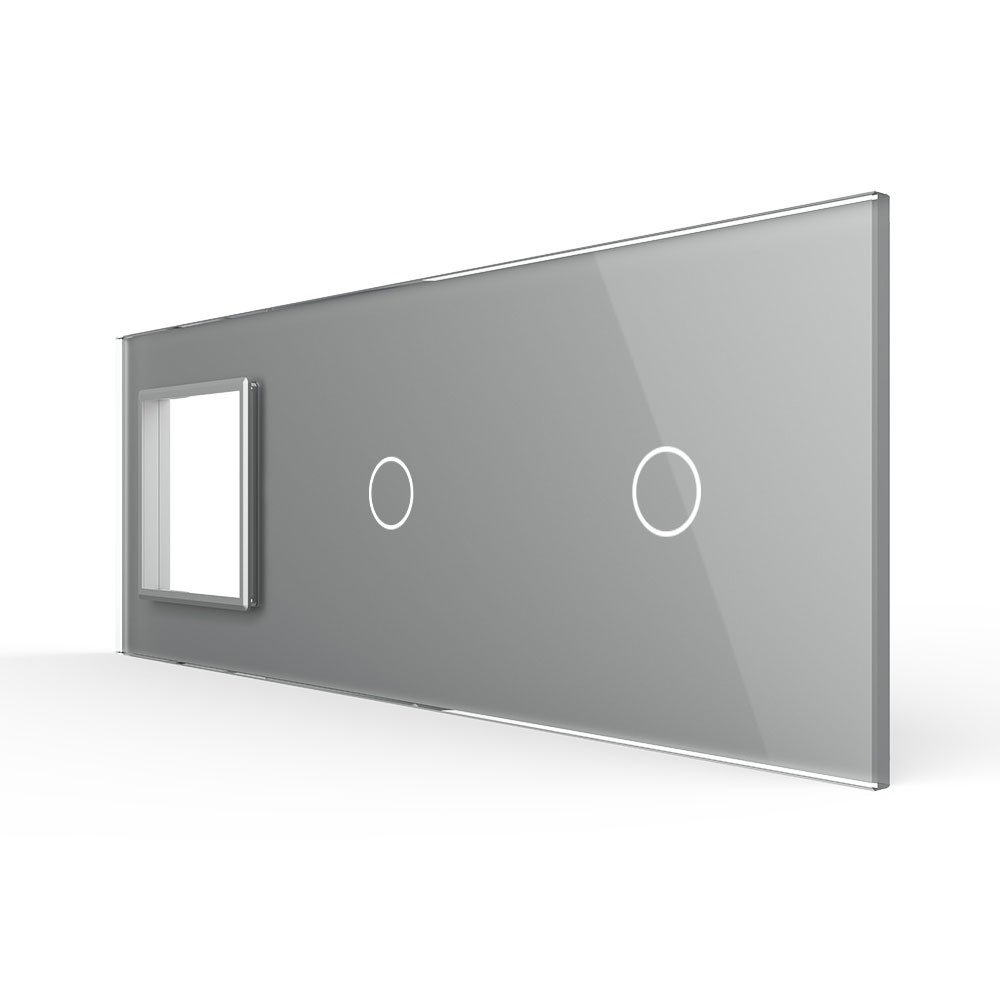

Панель для розетки и двух сенсорных выключателей Livolo, 2 клавиши (1+1), цвет серый, стекло

Назначение и основные особенности

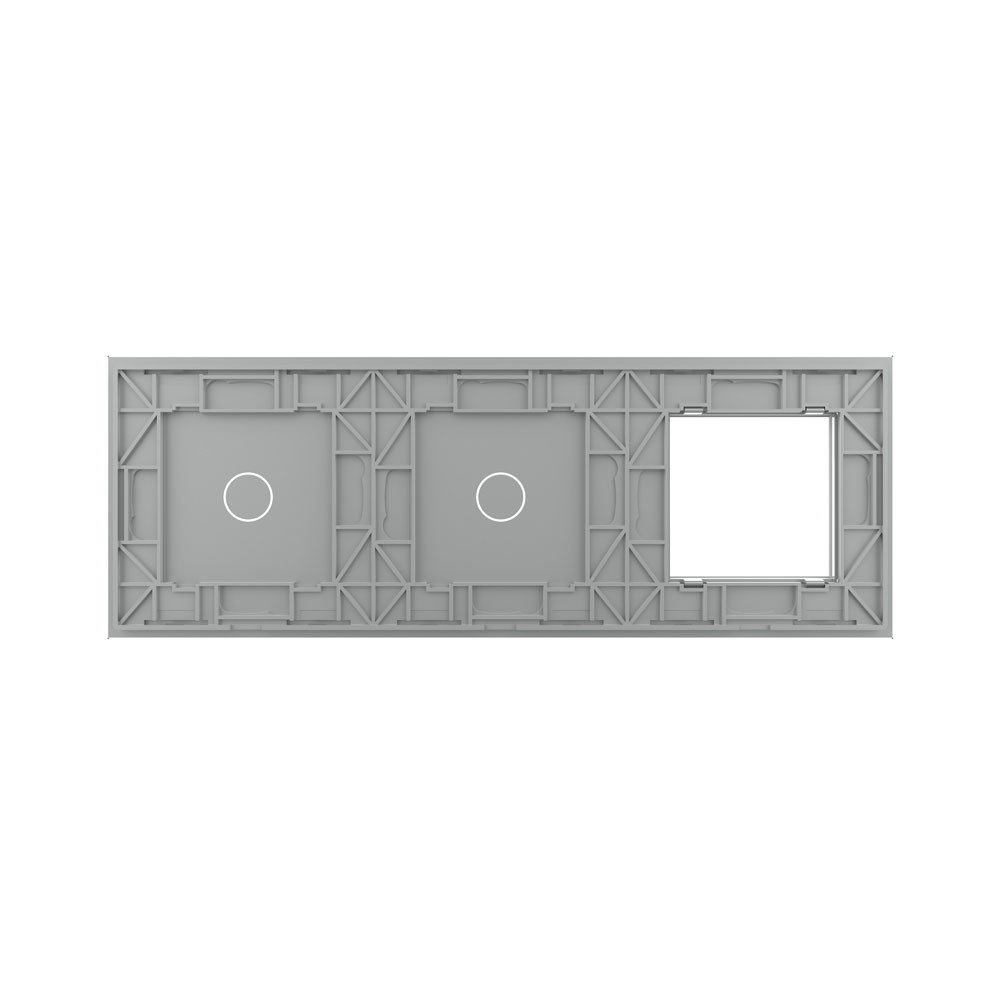

Комбинированная стеклянная панель серого цвета предназначена для установки на три механизма LIVOLO (в конфигурации: два сенсорных одноклавишных выключателя + одна розетка). Панель совместима с механизмами силовых розеток, клавишных выключателей, слаботочных и мультимедийных розеток, датчиков, подсветок, терморегуляторов, а также с сенсорными выключателями серий Classic, Quadro и Module.

Панель изготовлена из закаленного стекла OptiWhite, которое не имеет характерных для обычного стекла зеленоватых или голубоватых оттенков. Материал устойчив к механическим воздействиям, появлению царапин и прочих мелких дефектов. Не нуждается в особом уходе — достаточно периодически протирать панель влажной салфеткой.

Комплектация

1. Комбинированная стеклянная лицевая панель на 3 поста.

Внимание: в комплект не входят механизмы выключателей, розеток и металлические суппорты. Приобретаются отдельно.

Монтаж

Важное предупреждение: Установка панели производится после завершения чистового этапа отделочных работ. В противном случае на стекло может попасть строительная пыль, клей, краска и т.д., что приведет к потере внешнего вида. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Зафиксируйте механизмы выключателей и розетки в металлических суппортах для дальнейшей установки в монтажные коробки (подрозетники).

4. Подсоедините провода и затяните клеммы строго в соответствии со схемой подключения для каждого механизма.

5. Зафиксируйте механизмы в монтажных коробках (подрозетниках) с помощью винтов.

6. Установите комбинированную стеклянную лицевую панель поверх механизмов.

7. Подайте питание.

Требования к подрозетникам (монтажным коробкам):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 62–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить комбинированную панель, внимательно прочтите все инструкции.

• Не устанавливайте панель в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
