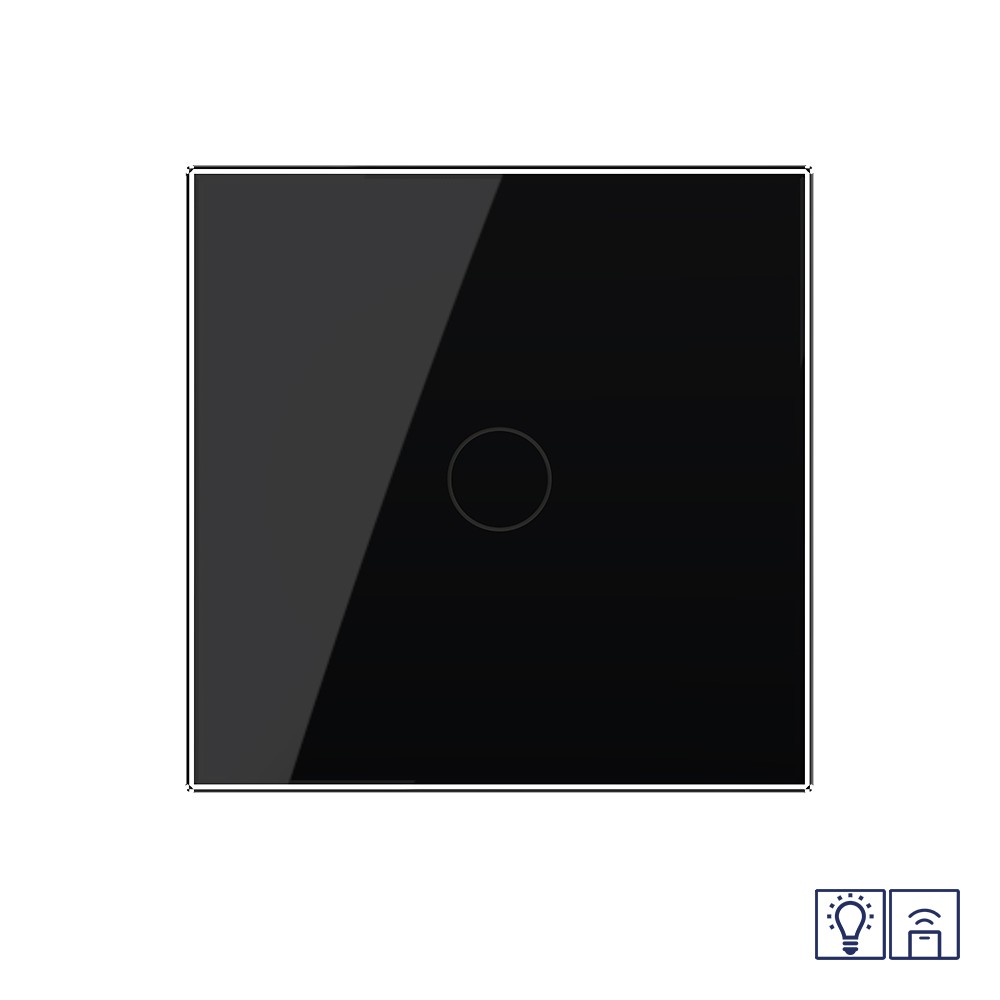

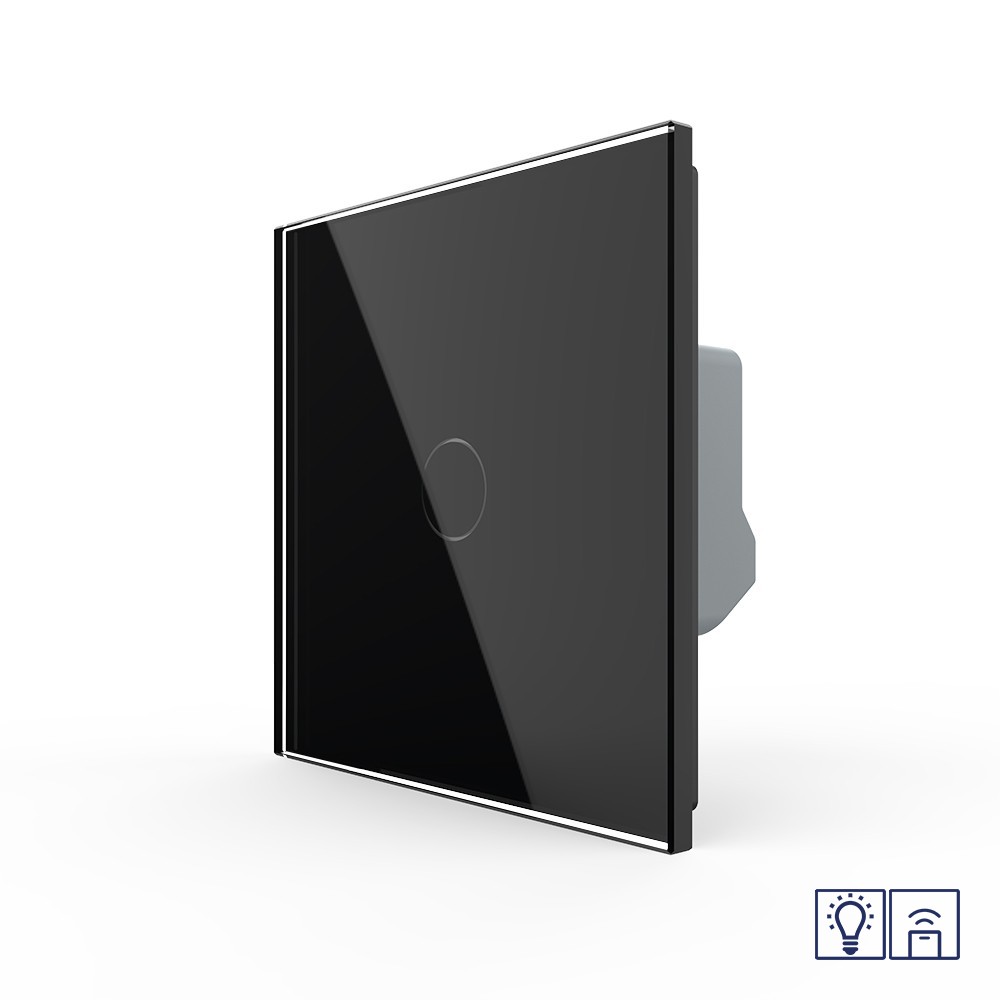

Одноклавишный сенсорный диммер Livolo с функцией радиоуправления, 1 пост, цвет черный

Назначение и основные особенности

Одноклавишный сенсорный диммер с функцией радиоуправления LIVOLO VL-C701D2R-2BG черного цвета со стеклянной лицевой панелью предназначен для регулировки яркости диммируемых ламп одной линии нагрузки с помощью пульта ДУ.

Обратите внимание: VL-C701D2R-2BG — это обновленная версия модели VL-C701DR-12.

Ключевая особенность: включение/выключение освещения осуществляется одним легким прикосновением. Для регулировки уровня освещения необходимо удерживать палец на сенсоре. Диммер оснащен функцией, которая позволяет запоминать последний настроенный уровень яркости, что позволяет включать осветительные приборы с уже настроенной яркостью. Позволяет создать уютную атмосферу в комнате. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Управление с пульта: для управления освещением с пульта ДУ выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). Пульт приобретается отдельно. С пультами других производителей не работает.

Простая установка: для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на сенсорный. Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (панель входит в комплект).

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 10 Вт до 250 Вт на клавишу (диммируемая лампа)

• Номинальный выходной ток: 1 А на клавишу (не превышать)

• Срок службы: 40 000 переключений

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Лампы должны поддерживать функцию диммирования. В противном случае они могут моргать и выключаться.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Эксплуатация

• Вкл/Выкл: коснитесь сенсора

• Регулировка яркости: коснитесь и удерживайте палец на сенсоре

• Функция памяти: при включении свет включится на последнем установленном уровне яркости

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Дистанционное управление

Радиоуправление выключателем осуществляется с помощью пульта дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). С пультами других производителей не работает. Пульт в комплект не входит, приобретается отдельно.

Синхронизация (подключение пульта к выключателю)

1. Прикоснитесь к сенсору выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Нажмите кнопку на пульте. (Каждая кнопка подключается отдельно.)

Сброс синхронизации

1. Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).

2. Синхронизация сброшена.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная панель (входит в комплект).

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

4. Подключение проводов:

   • К клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения — ноль)

   • К клемме L подается питание (фаза)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (входит в комплект, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
