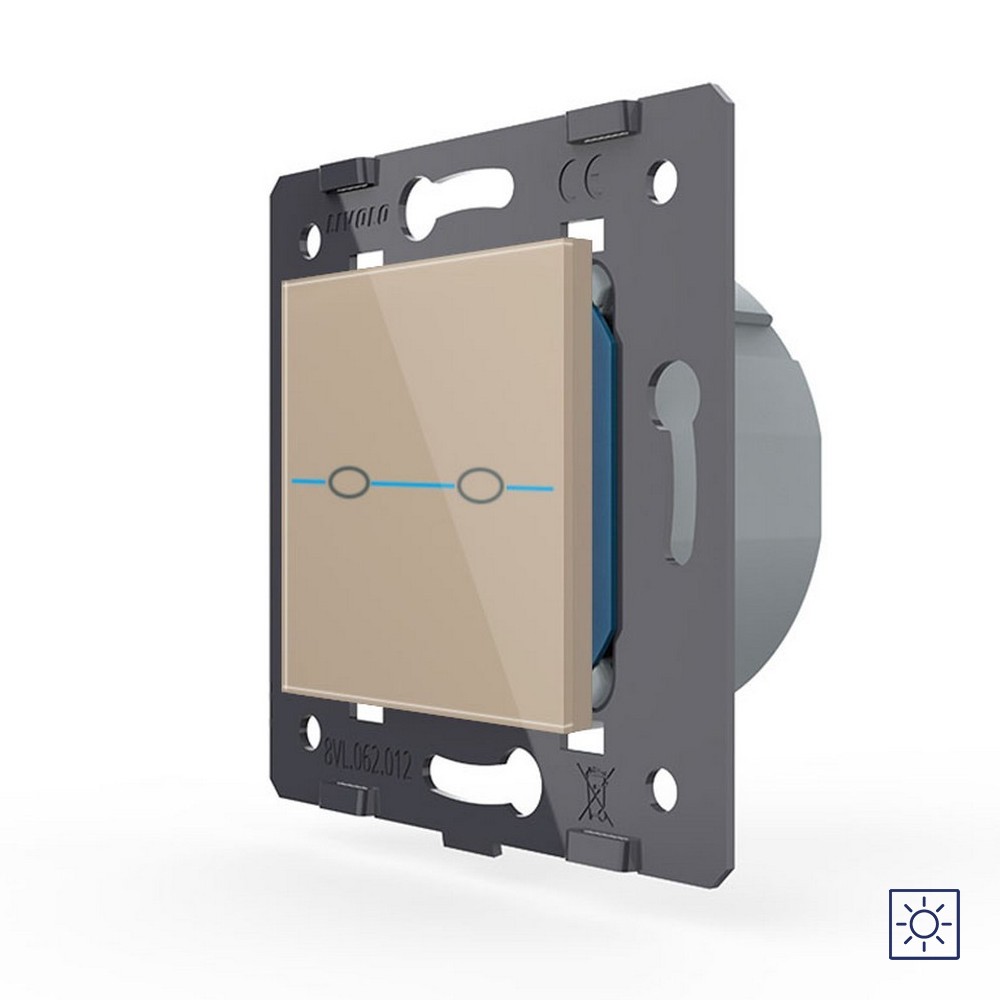

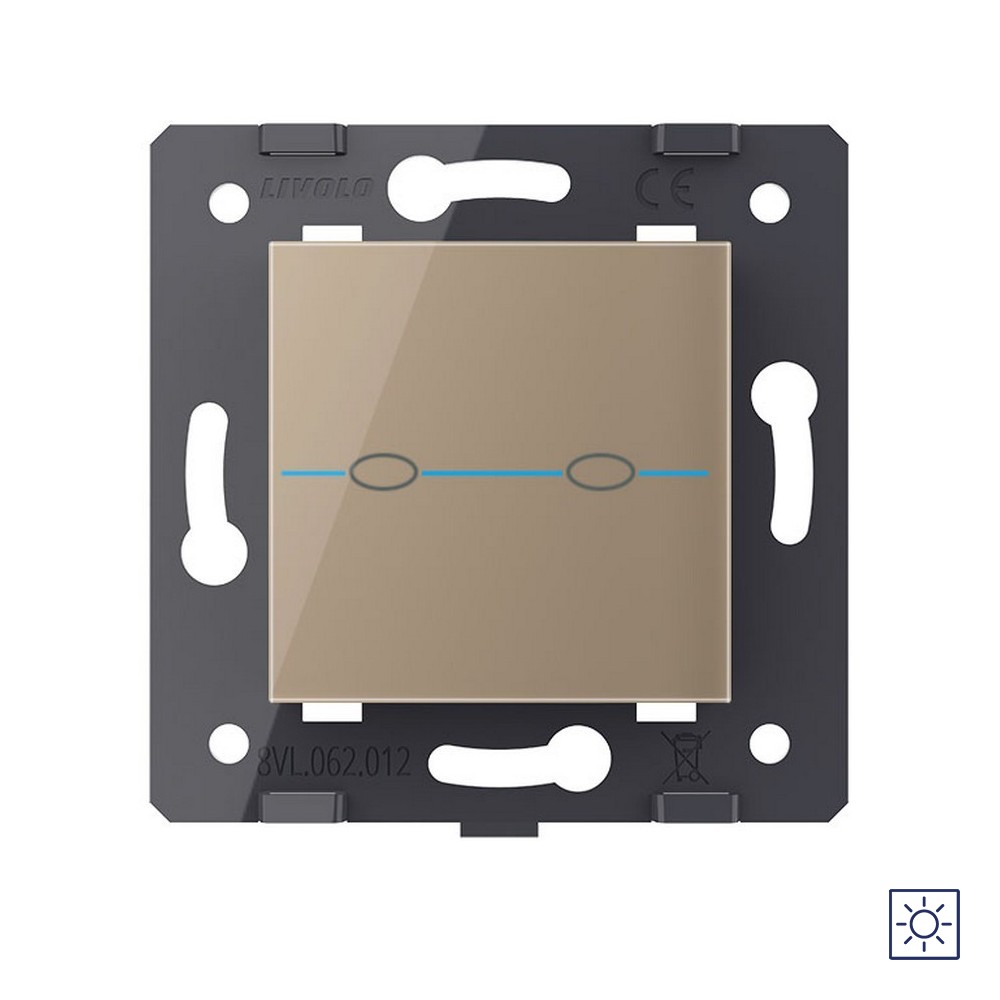

Двухклавишный сенсорный выключатель Livolo Quadro сухой контакт, цвет золотой (механизм)

Назначение и основные особенности

Механизм двухклавишного сенсорного выключателя с сухим контактом LIVOLO Quadro VL-Q7-02I-13 золотого цвета используется, когда выключатель не должен напрямую управлять источником света, а должен подавать сигнал для модуля, который управляет источником света.

Ключевая особенность: сухие контакты (беспотенциальные) выключателя сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключено. Это позволяет управлять широчайшим спектром оборудования, независимо от используемых интерфейсов и параметров под напряжением 12В – 250В.

Основное применение: эти выключатели используют с интеллектуальными системами Умный дом, которым необходим «сухой контакт реле», например: модули Fibaro, Loxone, Z-Wave и другие.

Дополнительные преимущества:

• Включение/выключение освещения осуществляется одним легким прикосновением

• Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении

Технические характеристики

• Тип выключателя: сухой контакт (беспотенциальный)

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Требование к подключению: фаза + ноль

• Мощность нагрузки: 1000 Вт на клавишу

• Номинальный выходной ток: 5 А на клавишу (не превышать)

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечание: выключатель может немного нагреваться, когда включен — это нормально.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Эксплуатация

Внимание: это специальный выключатель. Внимательно ознакомьтесь с техническими параметрами перед использованием.

Управление: коснитесь сенсора для включения или выключения подключенной нагрузки.

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

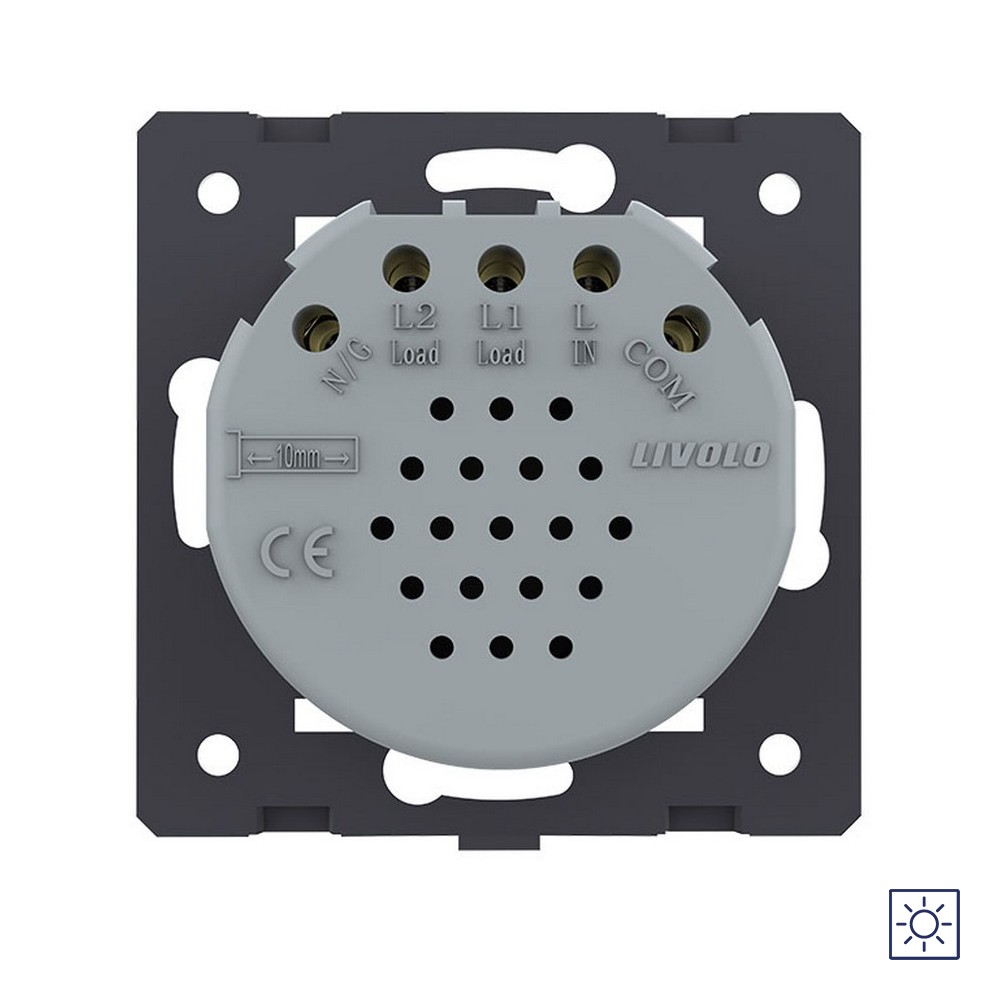

4. Подключение проводов:

   • К клеммам N/G (ноль) и COM (фаза) подключается питание выключателя

   • Клемма L — вход

   • Клеммы L1 и L2 — выход (соединительные провода от нагрузки или подключенного оборудования)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную рамку (приобретается отдельно, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
