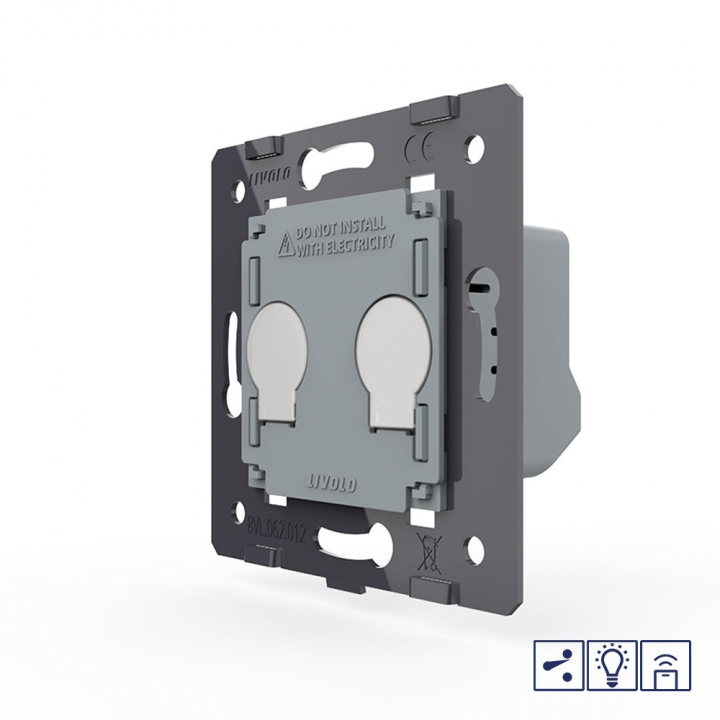

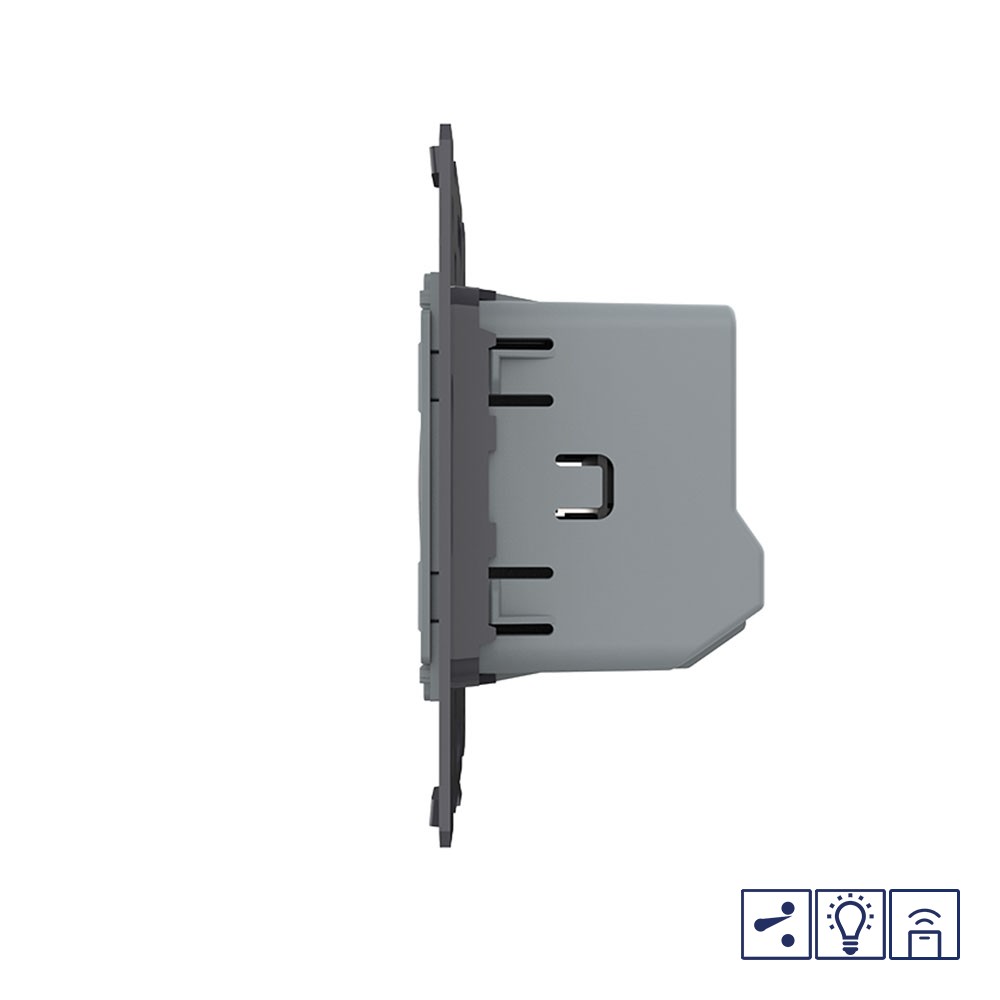

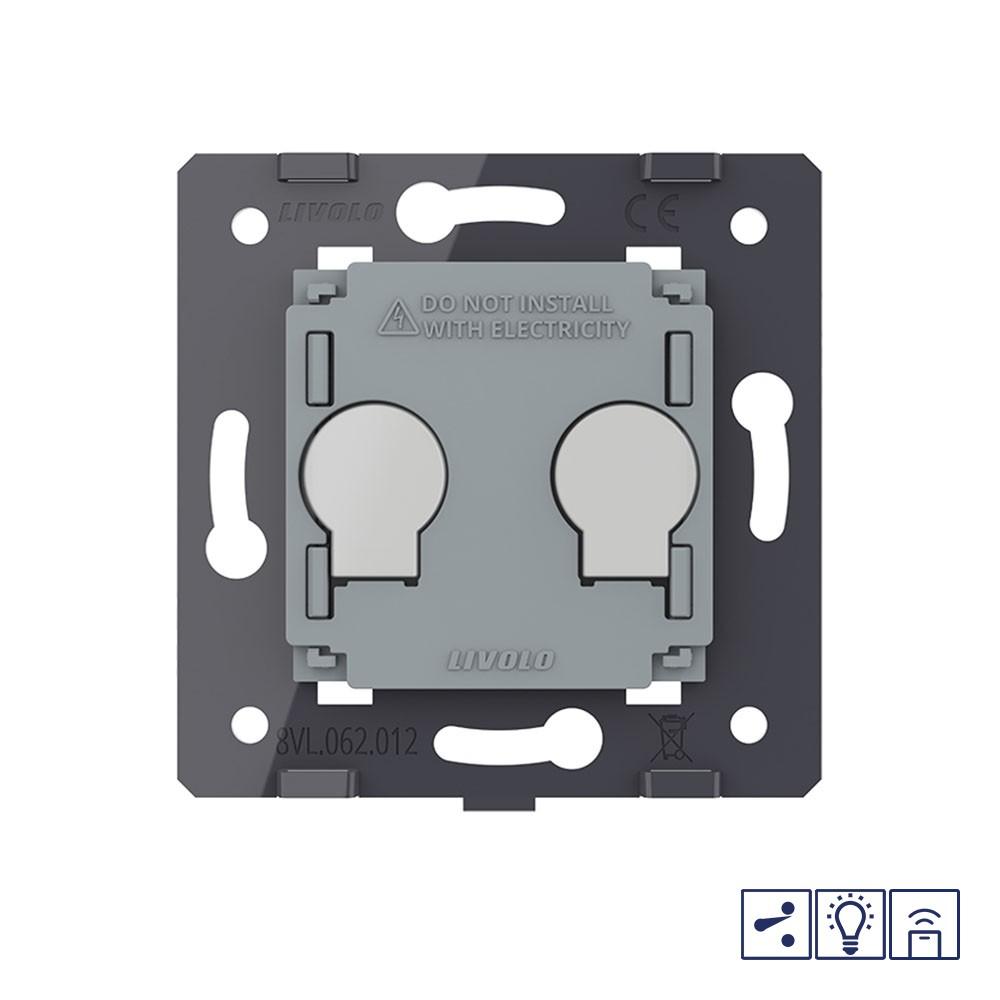

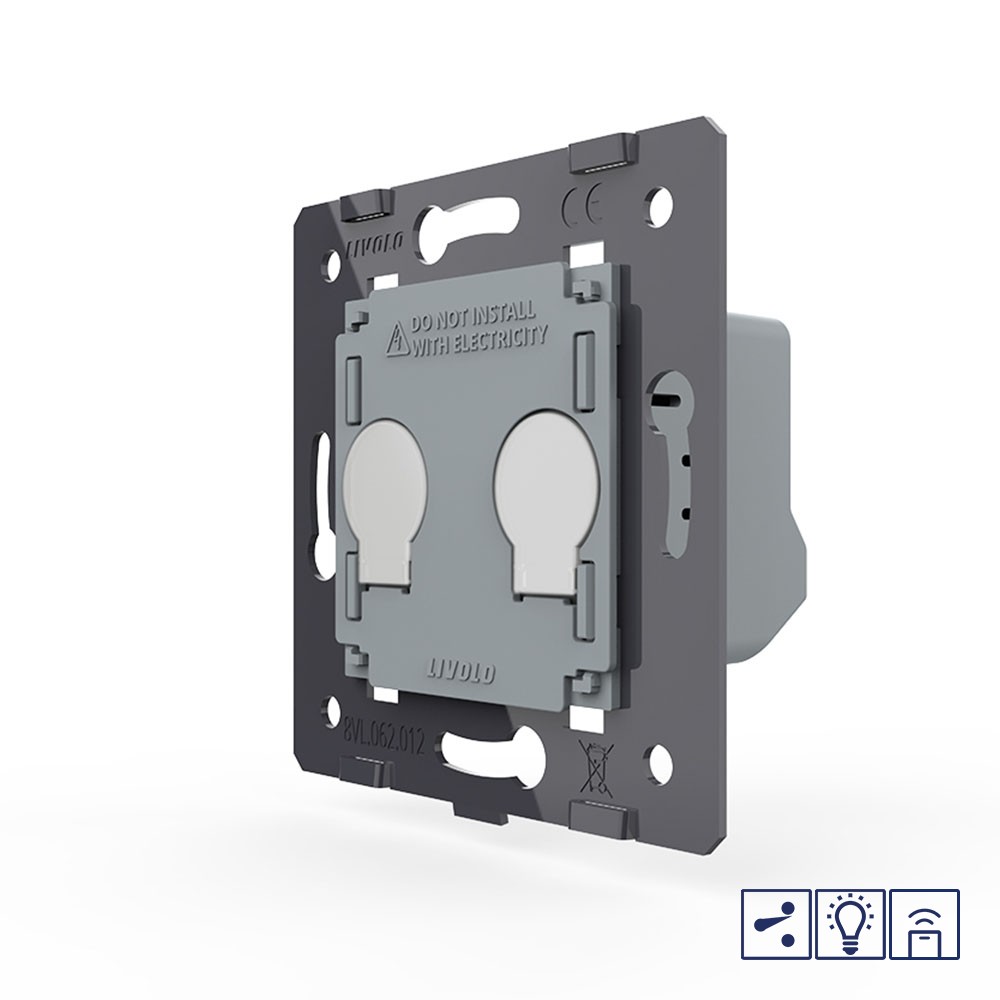

Двухклавишный проходной сенсорный диммер Livolo с функцией радиоуправления (механизм)

Назначение и основные особенности

Механизм двухклавишного проходного/перекрестного сенсорного диммера с функцией радиоуправления LIVOLO VL-FC2SD2R-2G предназначен для регулировки яркости диммируемых ламп двух линий нагрузки из двух или трех мест с помощью пульта дистанционного управления.

Важное ограничение: при подключении 4-х и более выключателей в одну цепь управления может происходить сбой в их работе.

Ключевая особенность: в схеме подключения проходной диммер должен быть Главным (Master) выключателем. К нему подключается нагрузка. Диммер работает в режиме вкл/выкл и регулировки яркости освещения. Второстепенный (Slave) — это проходной выключатель. Он передает команду вкл/выкл проходному диммеру (главному выключателю).

Функции:

• Включение/выключение освещения — одним легким прикосновением

• Регулировка уровня освещения — удерживайте палец на сенсоре

• Функция памяти — диммер запоминает последний настроенный уровень яркости

• Управление с пульта ДУ (пульт приобретается отдельно)

• Мягкая светодиодная подсветка

Важное преимущество: для установки выключателя не требуется переделывать проводку.

Управление с пульта ДУ

Для управления освещением с пульта ДУ выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70).

Важно: с пультами других производителей не работает. Пульт в комплект не входит, приобретается отдельно.

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 10 Вт до 250 Вт на клавишу (диммируемая лампа)

• Номинальный выходной ток: 1 А на клавишу (не превышать)

• Срок службы: 40 000 переключений

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Лампы должны поддерживать функцию диммирования. В противном случае они могут моргать и выключаться.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Эксплуатация

• Вкл/Выкл: коснитесь сенсора

• Регулировка яркости: коснитесь и удерживайте палец на сенсоре

• Функция памяти: при включении свет включится на последнем установленном уровне яркости

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Синхронизация (проходной режим)

Важно: функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

Как выполнить синхронизацию:

1. Прикоснитесь к сенсору Главного выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации:

• Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд). Синхронизация сброшена.

Дистанционное управление — синхронизация с пультом

Как подключить пульт к выключателю:

1. Прикоснитесь к сенсору выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Нажмите кнопку на пульте.

Важно: каждая кнопка подключается отдельно.

Сброс синхронизации с пультом:

• Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд). Синхронизация сброшена.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной панели. Приобретается отдельно.

4. БЕЗ пульта ДУ. Приобретается отдельно.

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

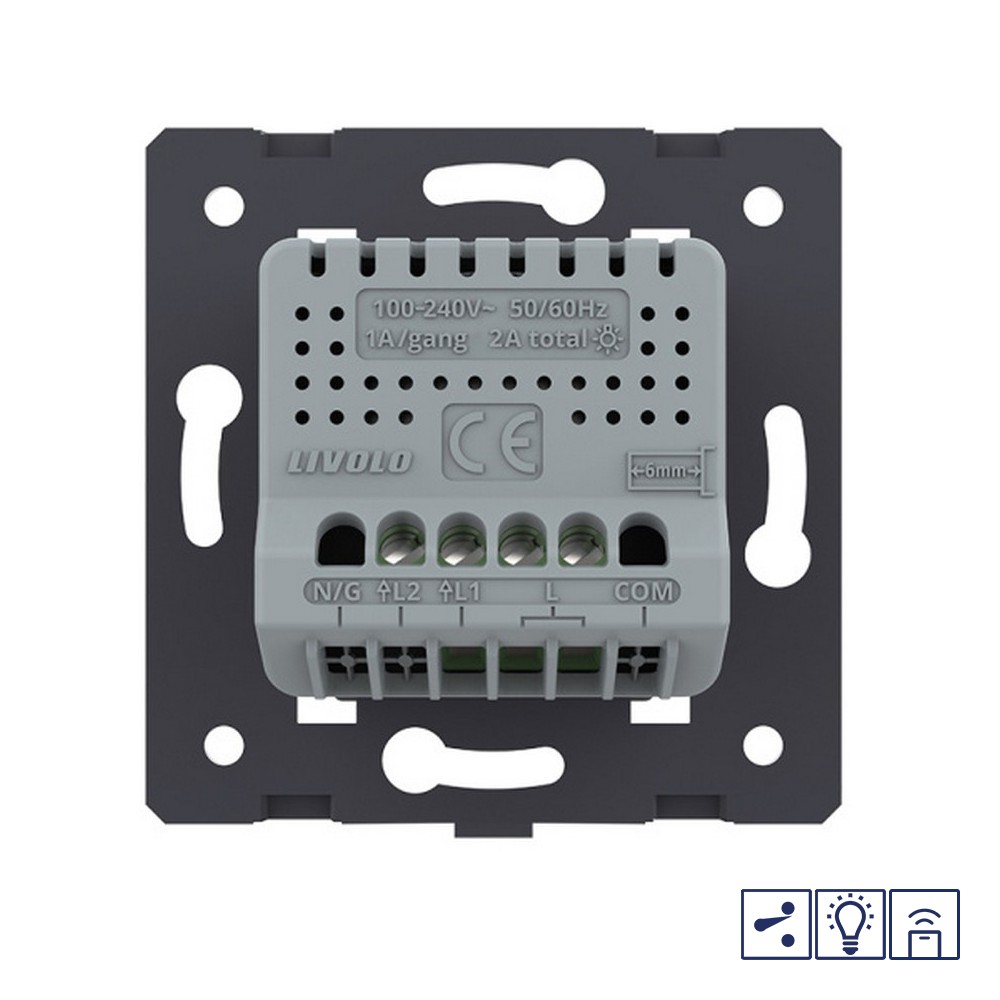

4. Подключение проводов:

   • Главный выключатель: к клеммам L1 и L2 подключается нагрузка (соединительные провода от источника освещения — ноль), к клемме L подается питание (фаза).

   • Второстепенный выключатель: к клеммам L1 и L2 ничего не подключается, к клемме L подается питание (фаза).

   • COM-порты главного и второстепенного выключателей должны быть соединены между собой.

   • Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (приобретается отдельно, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

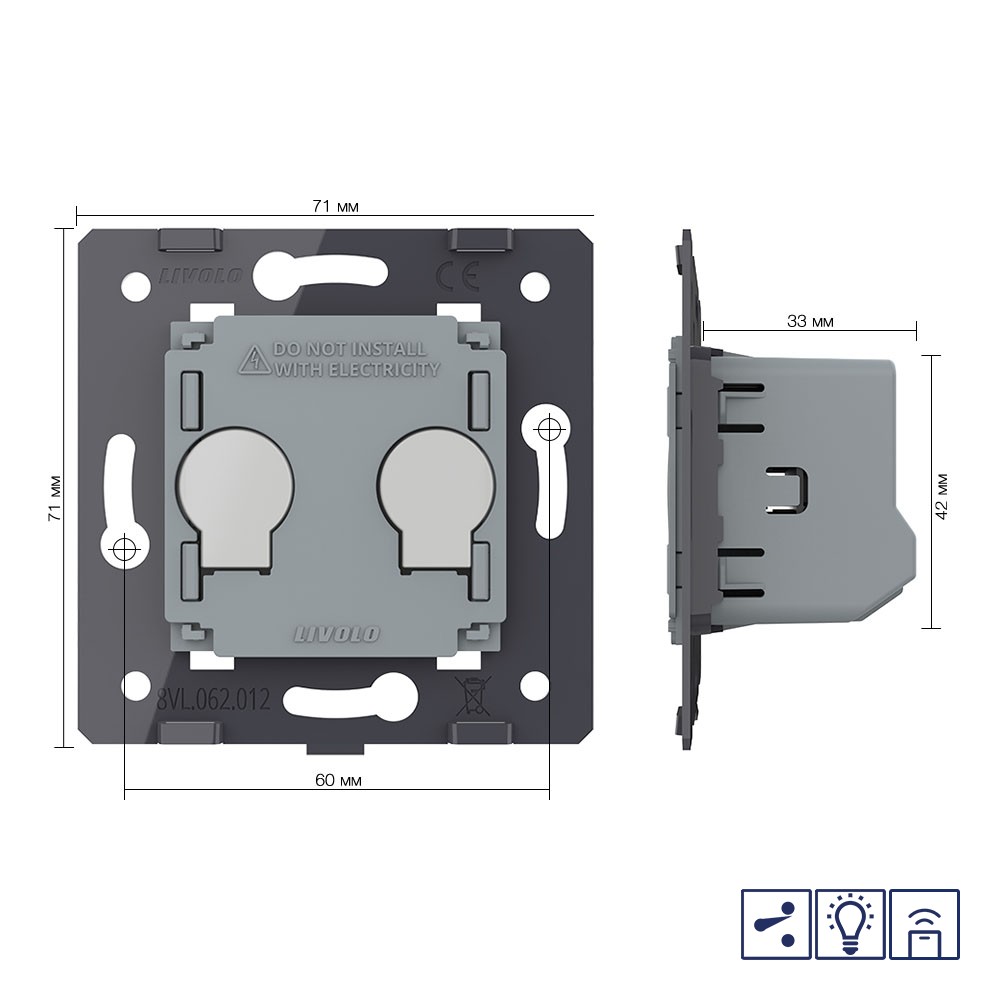

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
