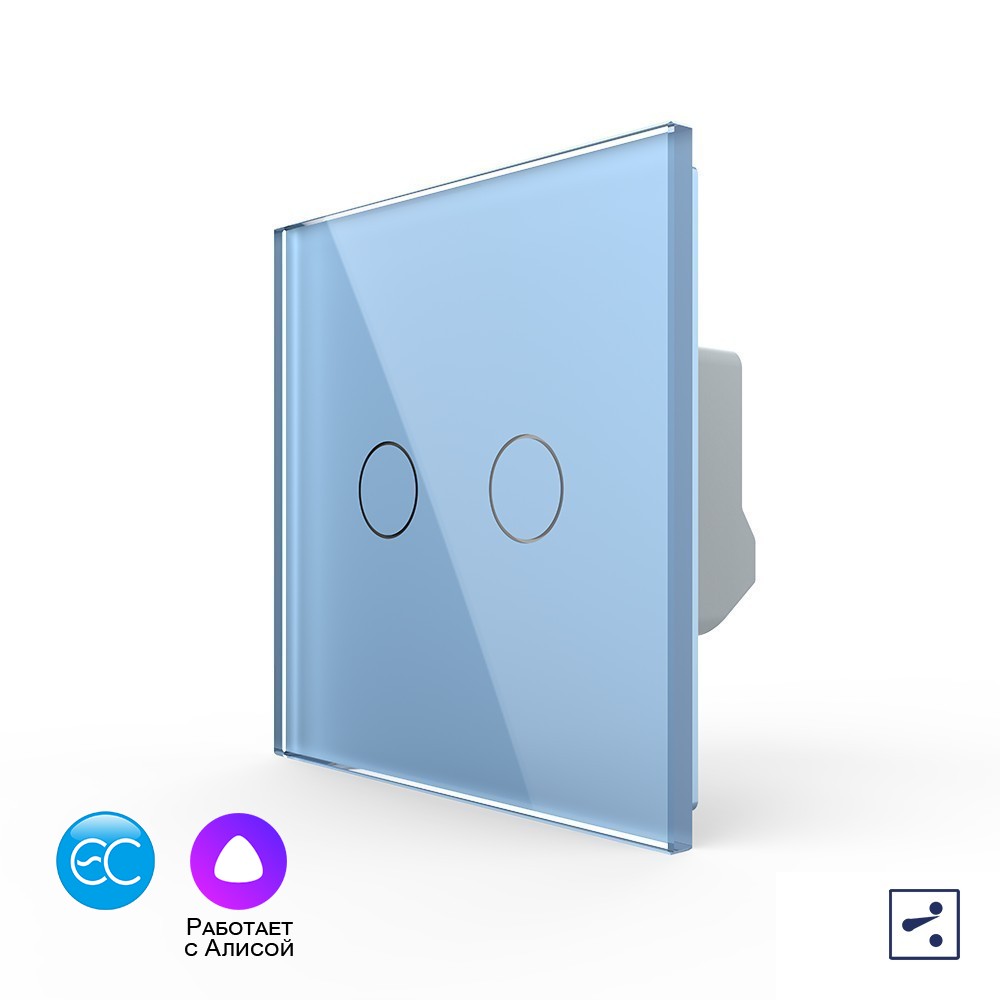

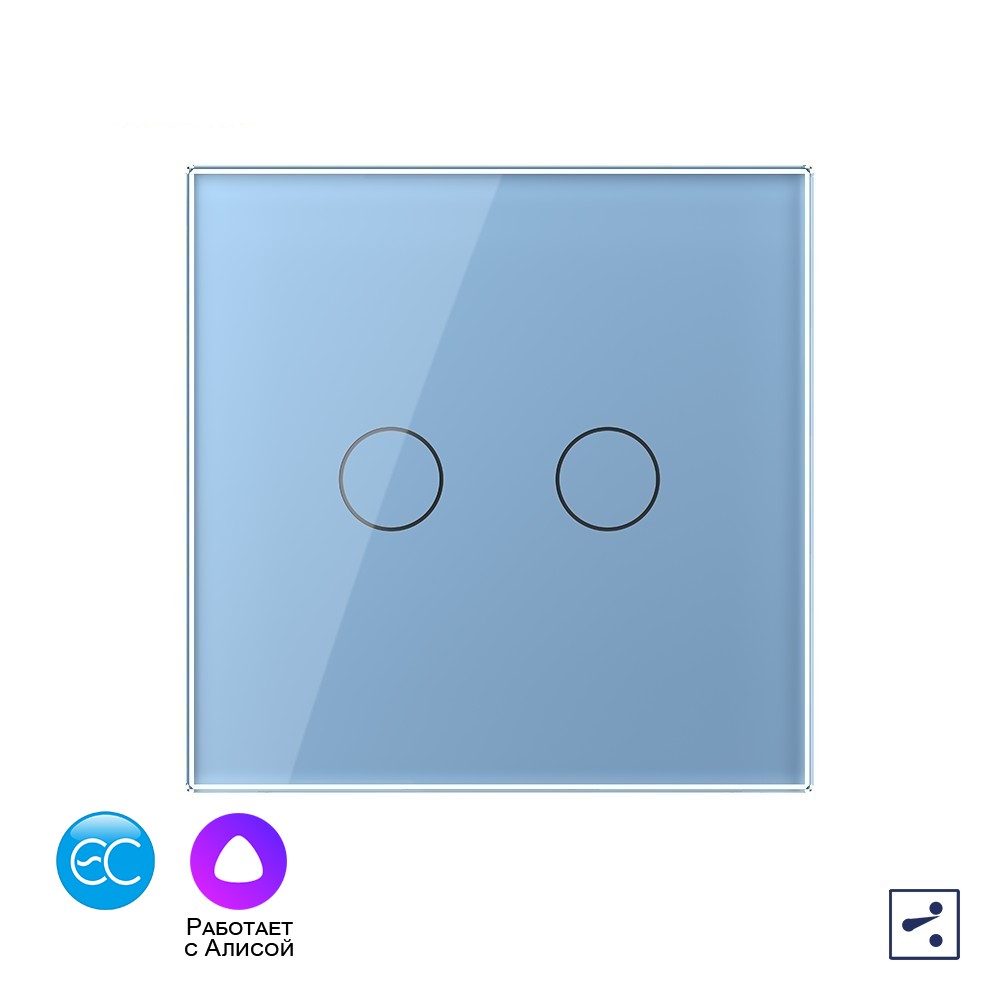

Двухклавишный проходной/перекрестный умный сенсорный выключатель Livolo EC, 1 пост, цвет синий

Назначение и основные особенности

Двухклавишный проходной умный сенсорный выключатель Livolo EC VL-C702SZ2-19 синего цвета на 1 пост со стеклянной лицевой панелью предназначен для управления двумя линиями нагрузки. Поддерживает управление лампами любого типа.

Ключевая особенность: включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Важное преимущество: для установки выключателя не требуется переделывать проводку.

Управление через приложение и голосового помощника

Для управления освещением через приложение выключатель необходимо подключить к шлюзу (блоку управления) LIVOLO VL-XG004.

• Управлять выключателем можно голосовыми командами, подключив его к голосовому помощнику Алисе (подключение к шлюзу обязательно)

• Выключатель не поддерживает управление с помощью дистанционного пульта LIVOLO

Важно: данный выключатель поддерживает только протокол EC, для протокола ZigBee не подходит.

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 5 Вт до 1000 Вт на клавишу

• Номинальный выходной ток: 5 А на клавишу (не превышать)

• Типы ламп: любые

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечание: выключатель может немного нагреваться, когда включен — это нормально.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Важно: если выключатель не подключен к шлюзу или сигнал шлюза слабый, светодиодная подсветка будет переключаться каждые 3 секунды.

Эксплуатация

Управление: коснитесь сенсора для включения или выключения света.

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Настройка устройств EC в приложении LIVOLO HOME

1. Установите приложение LIVOLO HOME из App Store или Google Play.

2. Зарегистрируйтесь и войдите под своим логином в приложение.

3. В верхнем правом углу нажмите «+» и добавьте соответствующий блок управления умным домом (шлюз).

4. Синхронизируйте блок управления умным домом (шлюз) в приложении, следуя инструкции.

5. В верхнем правом углу нажмите «+» и добавьте соответствующее устройство.

6. Синхронизируйте устройство в приложении, следуя инструкции.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная панель (входит в комплект).

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

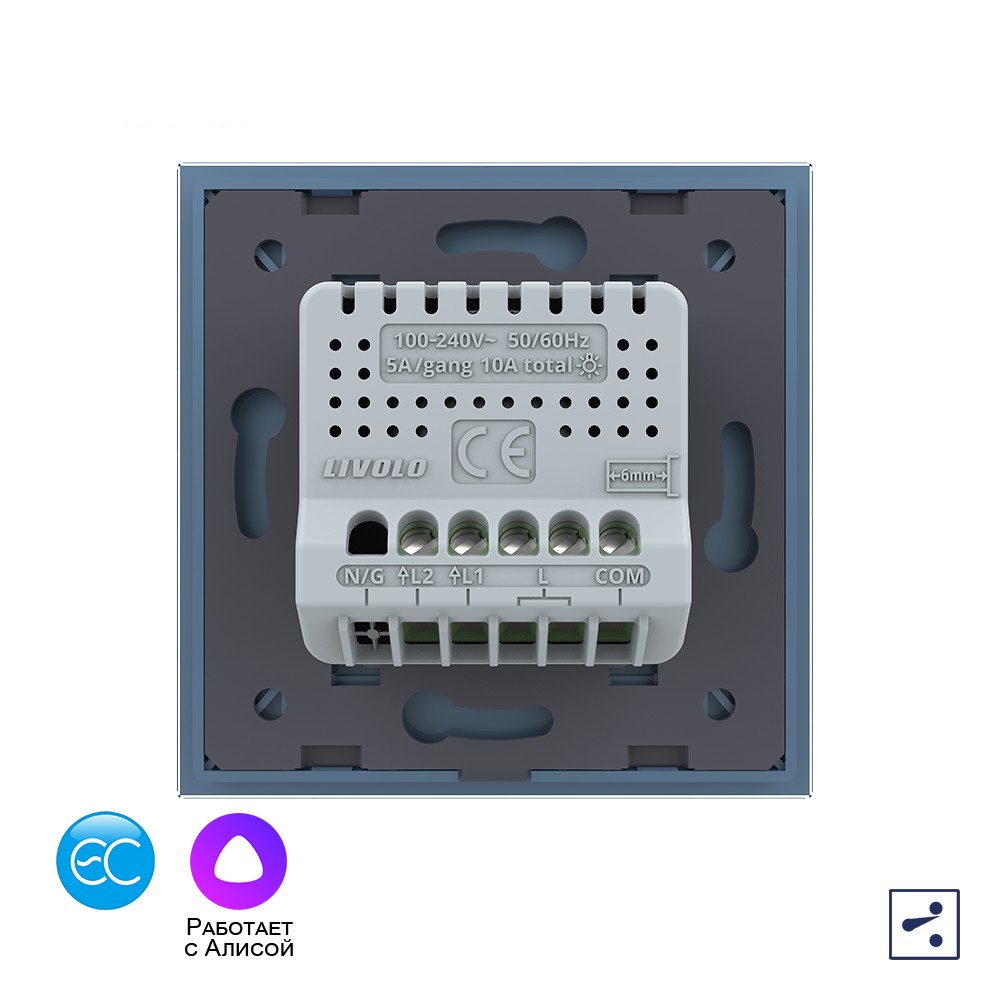

4. Подключение проводов:

   • К клеммам L1 и L2 выключателя подключается нагрузка (соединительные провода от источника освещения — ноль)

   • К клемме L подается питание (фаза)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (входит в комплект, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

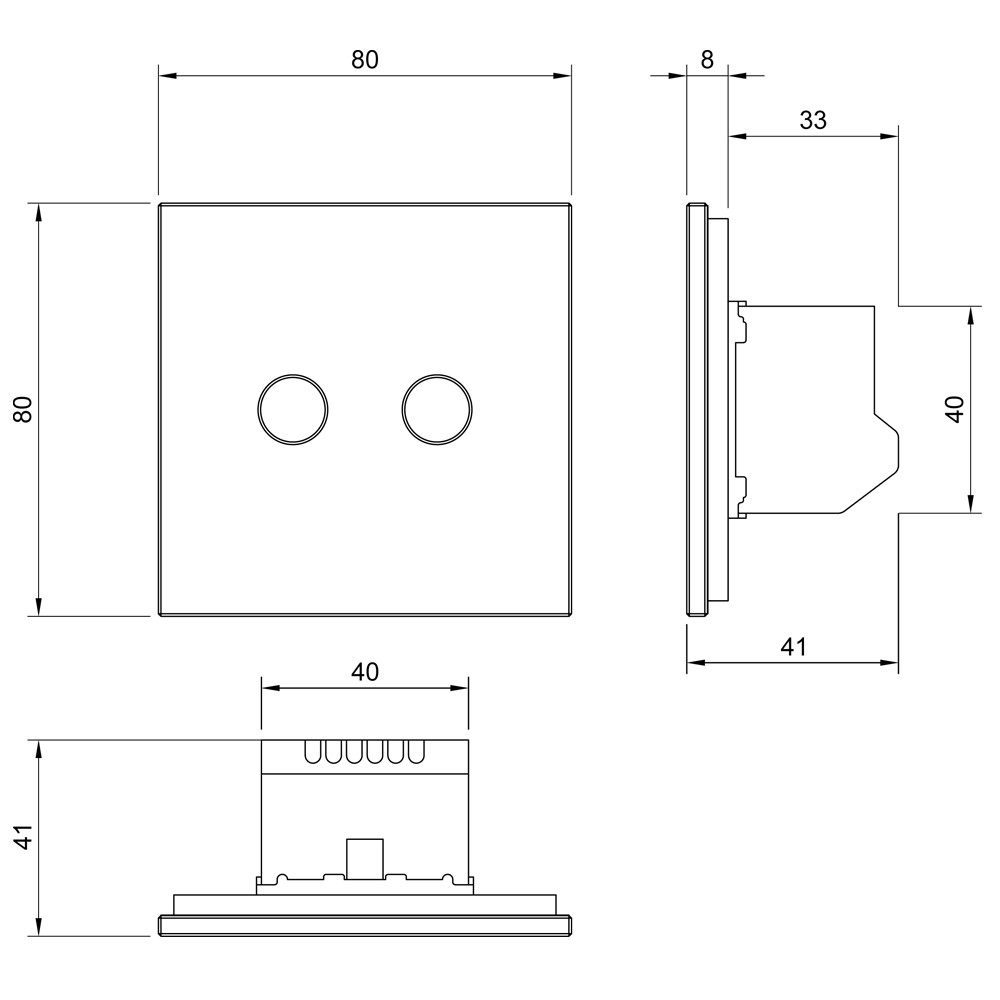

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
