Двухклавишный проходной/перекрестный сенсорный выключатель Livolo Quadro, 1 пост, цвет черный

Назначение и основные особенности

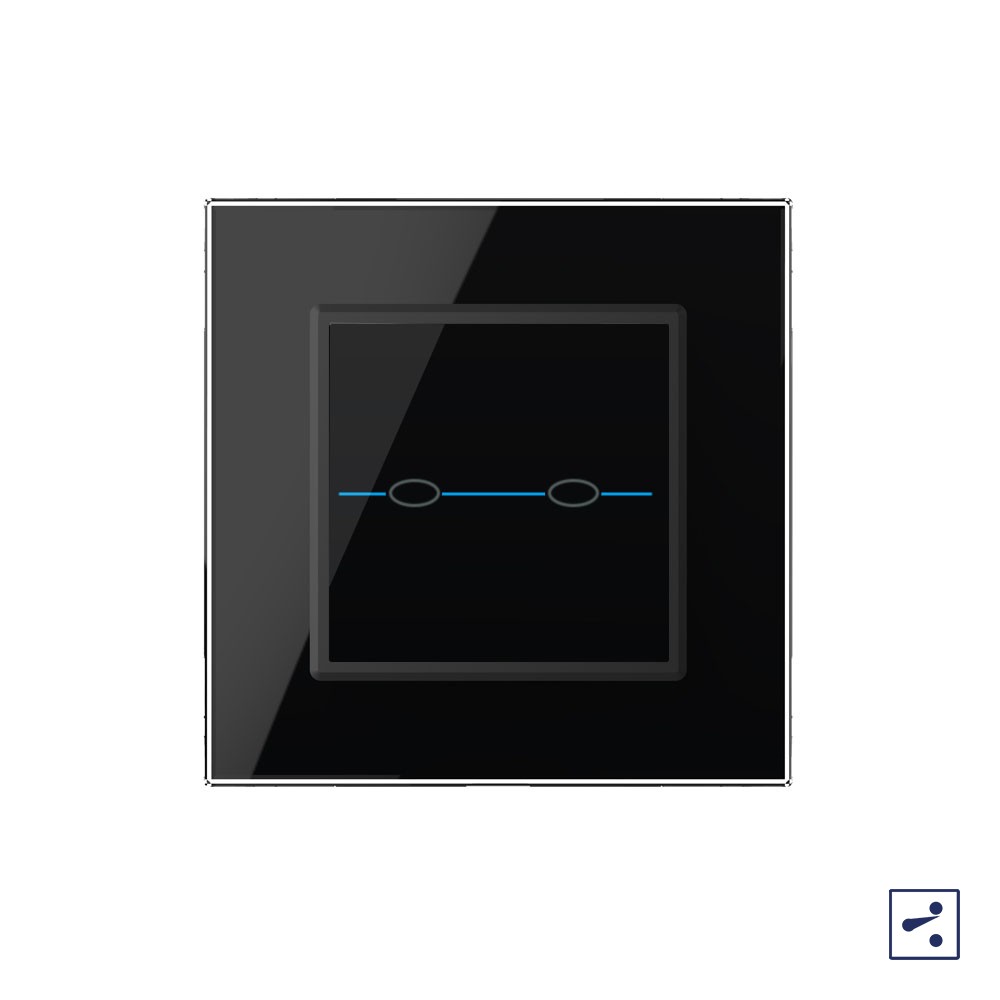

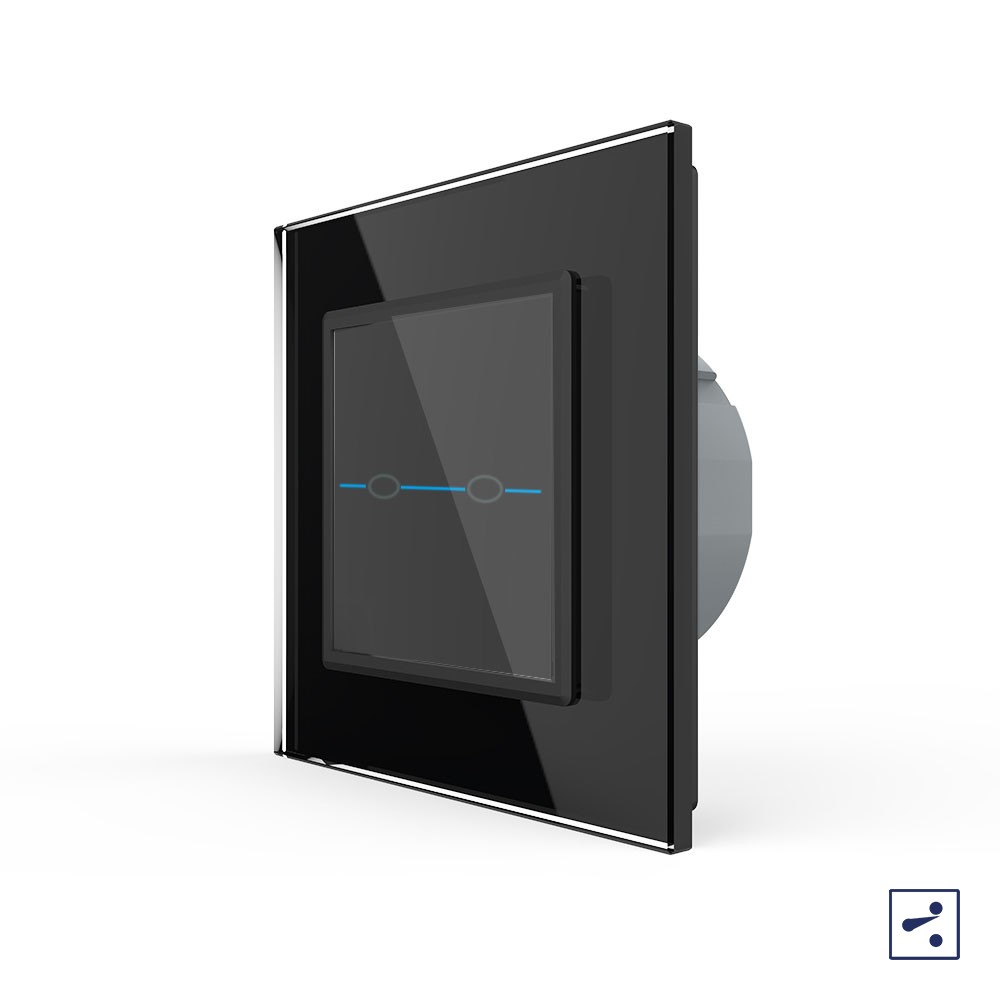

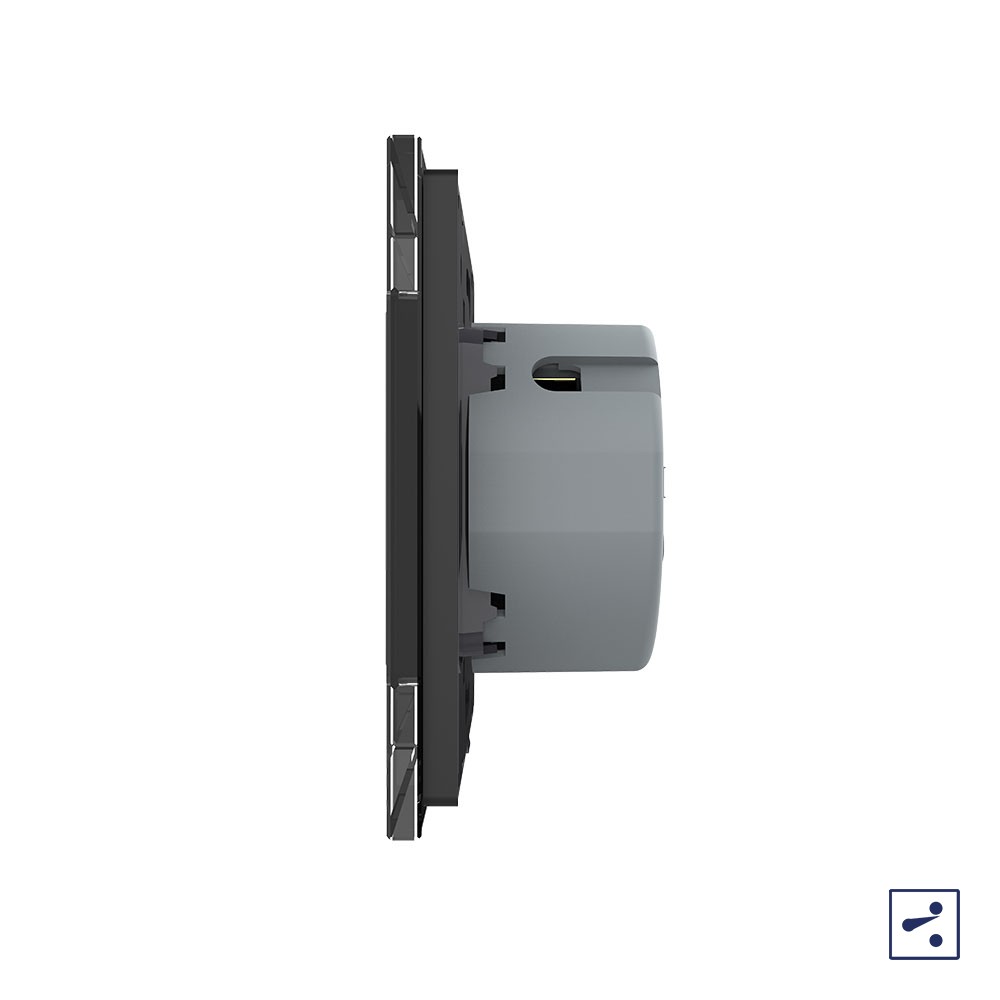

Двухклавишный проходной/перекрестный сенсорный выключатель Quadro LIVOLO VL-Q702S-12 черного цвета со стеклянной рамкой позволяет управлять освещением двумя линиями нагрузки из двух или трех мест.

Важное ограничение: при подключении 4-х и более выключателей в одну цепь управления может происходить сбой в их работе.

Ключевая особенность: включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Важное преимущество: для установки выключателя не требуется переделывать проводку.

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 5 Вт до 1000 Вт на клавишу

• Номинальный выходной ток: 5 А на клавишу (не превышать)

• Типы ламп: любые

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечание: выключатель может немного нагреваться, когда включен — это нормально.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Эксплуатация

Управление: коснитесь сенсора для включения или выключения света.

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Синхронизация

Важно: функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

Как выполнить синхронизацию:

1. Прикоснитесь к сенсору Главного выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации:

• Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд). Синхронизация сброшена.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная рамка (входит в комплект).

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

4. Подключение проводов:

   • Главный выключатель: к клеммам L1 и L2 подключается нагрузка (соединительные провода от источника освещения — ноль), к клемме L подается питание (фаза).

   • Второстепенный выключатель: к клеммам L1 и L2 ничего не подключается, к клемме L подается питание (фаза).

   • COM-порты главного и второстепенного выключателей должны быть соединены между собой.

   • Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную рамку (входит в комплект, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
