Двухклавишный проходной/перекрестный сенсорный диммер Livolo с функцией радиоуправления, 1 пост, цвет серый

Назначение и основные особенности

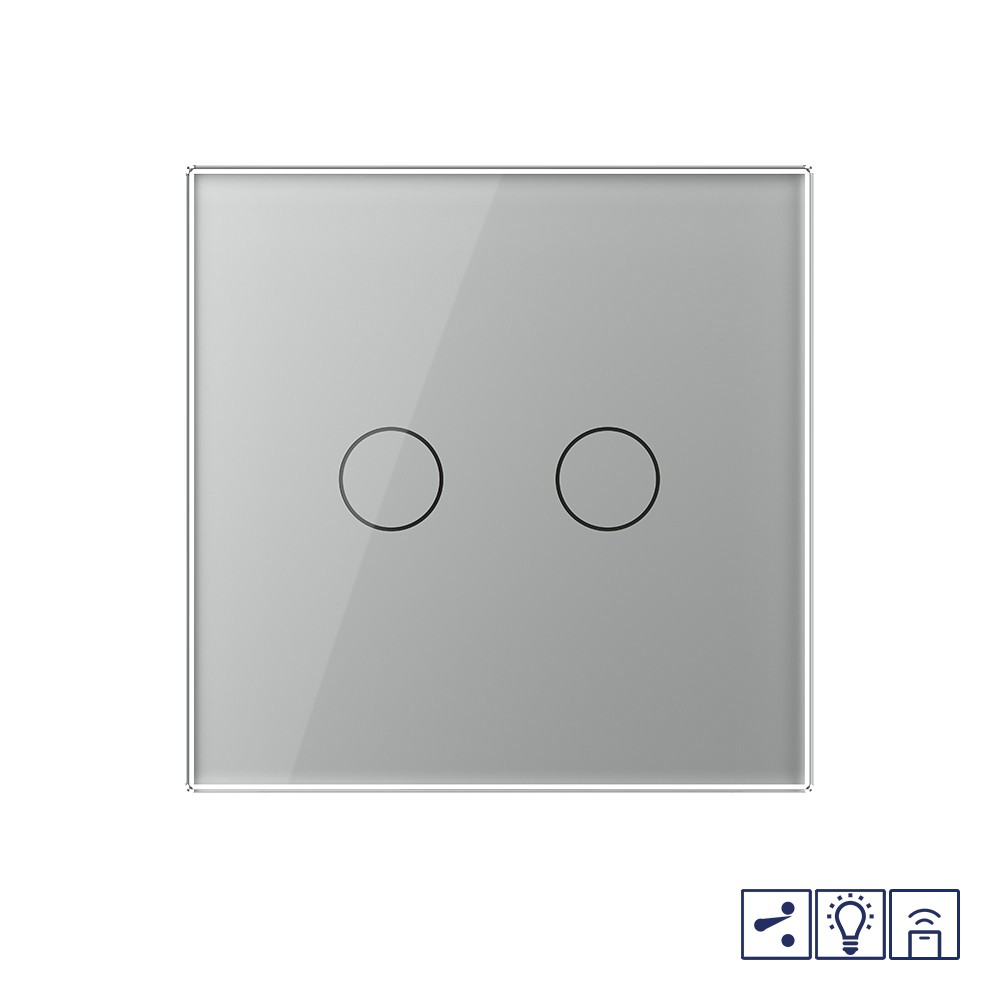

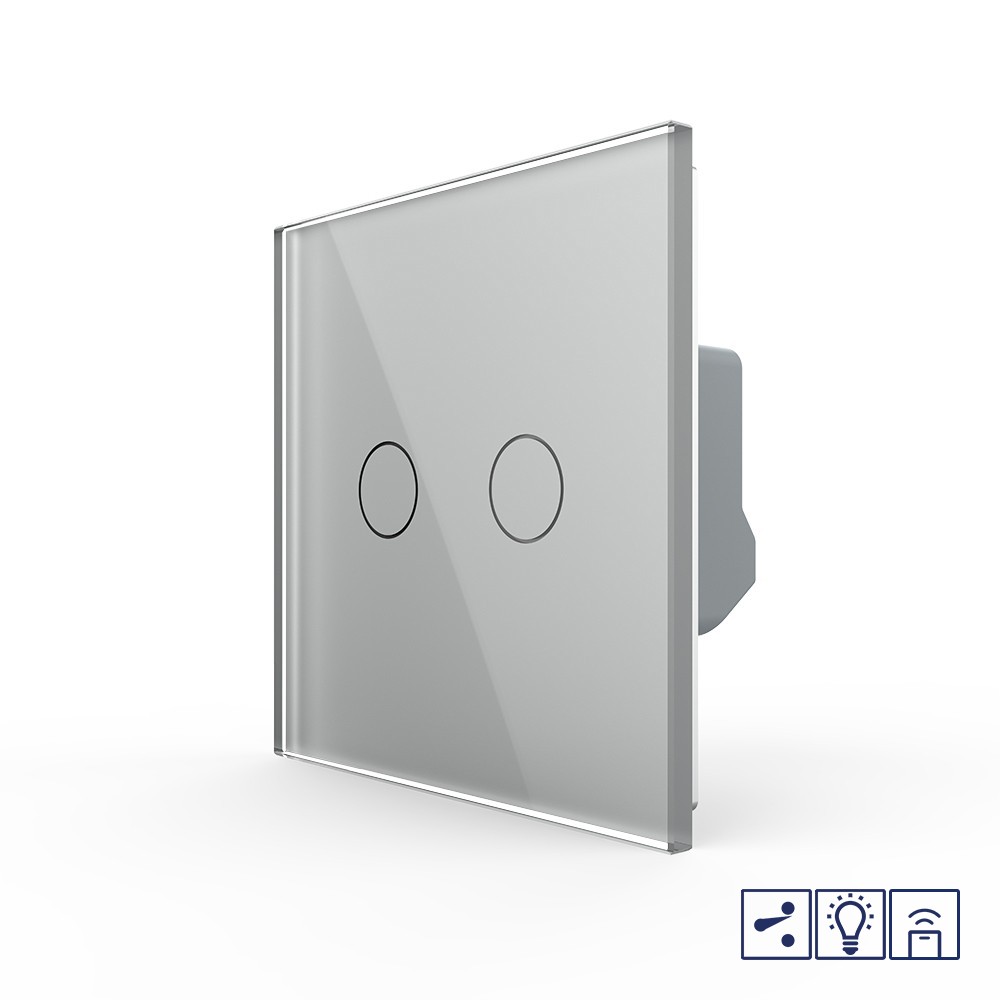

Двухклавишный проходной/перекрестный сенсорный диммер с функцией радиоуправления LIVOLO VL-C702SD2R-2IG серого цвета со стеклянной лицевой панелью предназначен для регулировки яркости диммируемых ламп двух линий нагрузки из двух или трех мест с помощью пульта дистанционного управления.

Важное ограничение: при подключении 4-х и более выключателей в одну цепь управления может происходить сбой в их работе.

Ключевая особенность: в схеме подключения проходной диммер должен быть Главным (Master) выключателем. К нему подключается нагрузка. Диммер работает в режиме вкл/выкл и регулировки яркости освещения. Второстепенный (Slave) — это проходной выключатель. Он передает команду вкл/выкл проходному диммеру (главному выключателю).

Функции:

• Включение/выключение освещения — одним легким прикосновением

• Регулировка уровня освещения — удерживайте палец на сенсоре

• Функция памяти — диммер запоминает последний настроенный уровень яркости

• Управление с пульта ДУ (пульт приобретается отдельно)

• Мягкая светодиодная подсветка

Важное преимущество: для установки выключателя не требуется переделывать проводку.

Управление с пульта ДУ

Для управления освещением с пульта ДУ выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70).

Важно: с пультами других производителей не работает. Пульт в комплект не входит, приобретается отдельно.

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: от 10 Вт до 250 Вт на клавишу (диммируемая лампа)

• Номинальный выходной ток: 1 А на клавишу (не превышать)

• Срок службы: 100 000 переключений

• Гарантия: 2 года

Примечания:

• Выключатель может немного нагреваться, когда включен — это нормально.

• Лампы должны поддерживать функцию диммирования. В противном случае они могут моргать и выключаться.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен

• Синий цвет — выключатель выключен

Эксплуатация

• Вкл/Выкл: коснитесь сенсора

• Регулировка яркости: коснитесь и удерживайте палец на сенсоре

• Функция памяти: при включении свет включится на последнем установленном уровне яркости

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Синхронизация (проходной режим)

Важно: функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

Как выполнить синхронизацию:

1. Прикоснитесь к сенсору Главного выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации:

• Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд). Синхронизация сброшена.

Дистанционное управление — синхронизация с пультом

Как подключить пульт к выключателю:

1. Прикоснитесь к сенсору выключателя.

2. Удерживайте палец до звукового сигнала (примерно 4–5 секунд) или пока не начнет мигать подсветка.

3. Уберите палец из зоны сенсора.

4. Нажмите кнопку на пульте.

Важно: каждая кнопка подключается отдельно.

Сброс синхронизации с пультом:

• Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд). Синхронизация сброшена.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная панель (входит в комплект).

4. БЕЗ пульта ДУ. Приобретается отдельно.

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

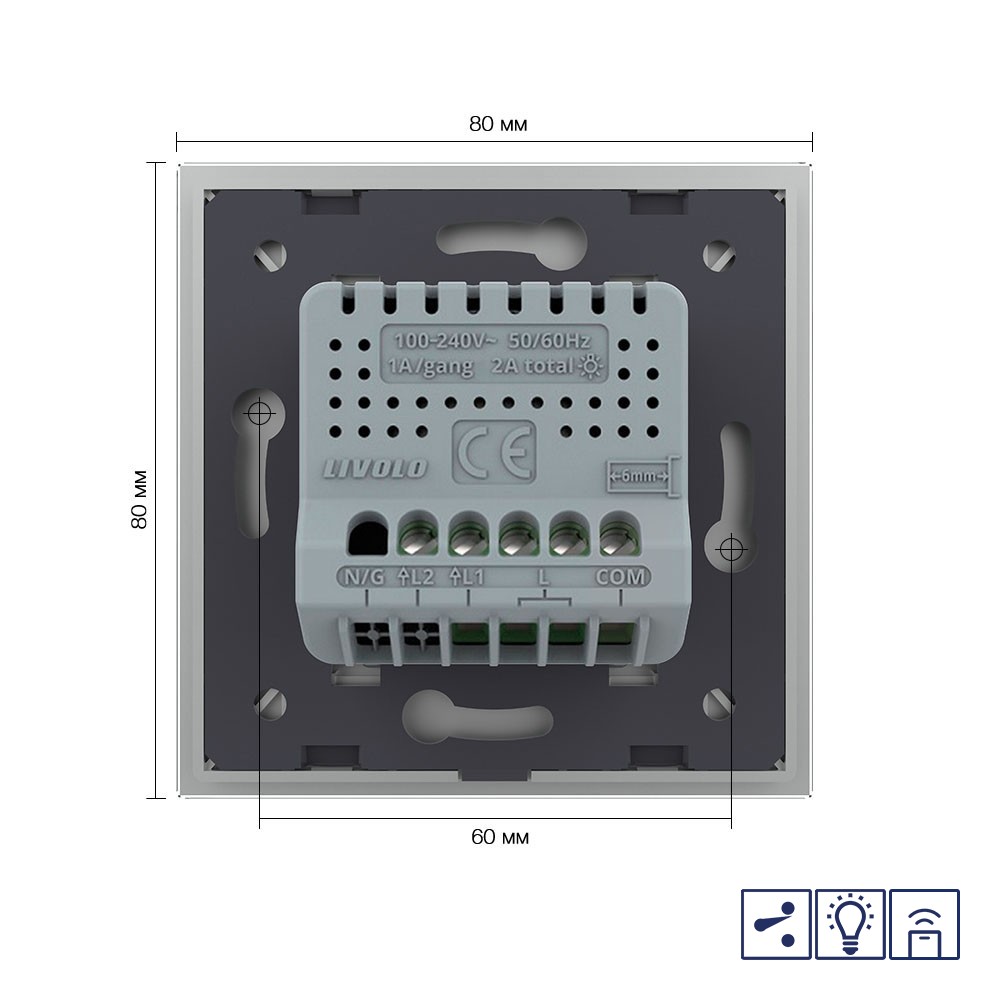

4. Подключение проводов:

   • Главный выключатель: к клеммам L1 и L2 подключается нагрузка (соединительные провода от источника освещения — ноль), к клемме L подается питание (фаза).

   • Второстепенный выключатель: к клеммам L1 и L2 ничего не подключается, к клемме L подается питание (фаза).

   • COM-порты главного и второстепенного выключателей должны быть соединены между собой.

   • Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (входит в комплект, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

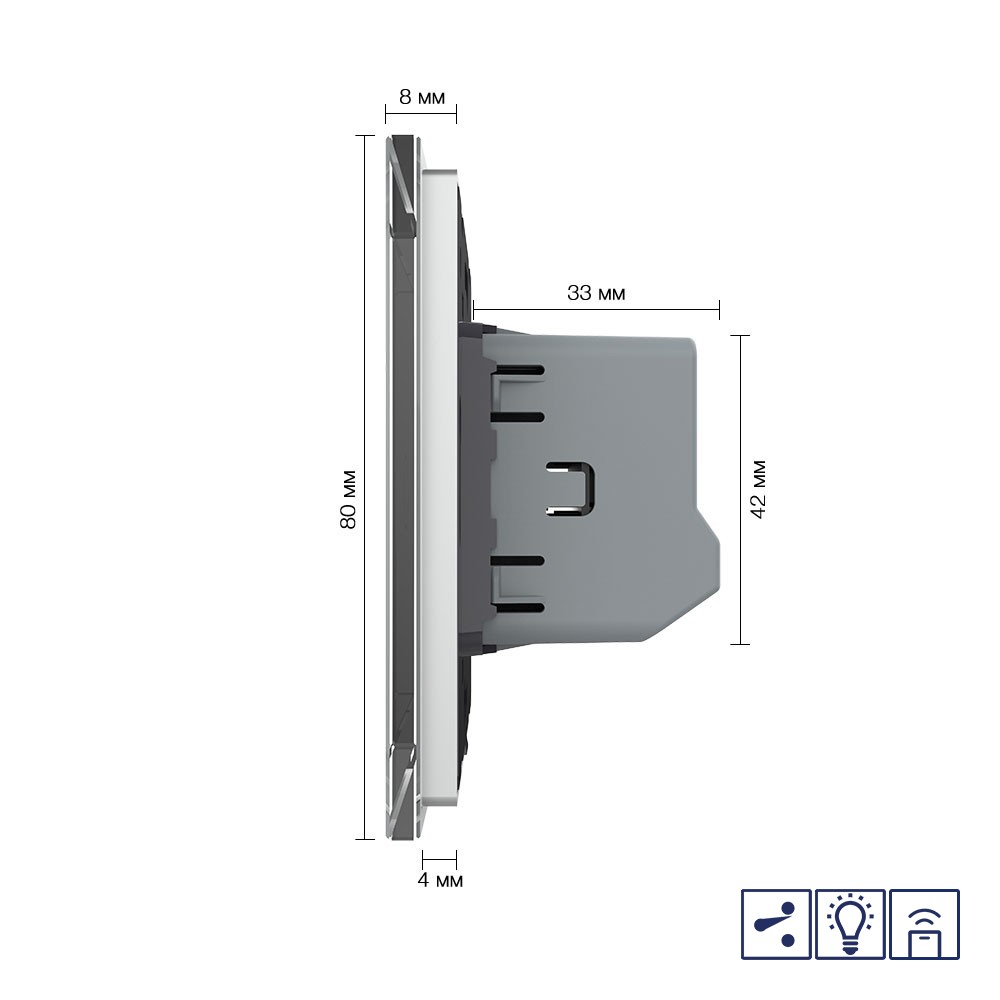

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
