Двухклавишный перекрестный механический выключатель Livolo, цвет шампань (механизм)

Механизм двухклавишного перекрестного механического выключателя LIVOLO VL-C7-K2SS-16 цвета шампань предназначен для управления одной линией нагрузки из трех мест. Для управления из трех мест необходимы два проходных выключателя и один перекрестный. В схеме подключения перекрестный выклчючатель устанавливается между проходными. Поддерживает управление лампами любого типа.

Для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на новый.
Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплект не входит).

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.

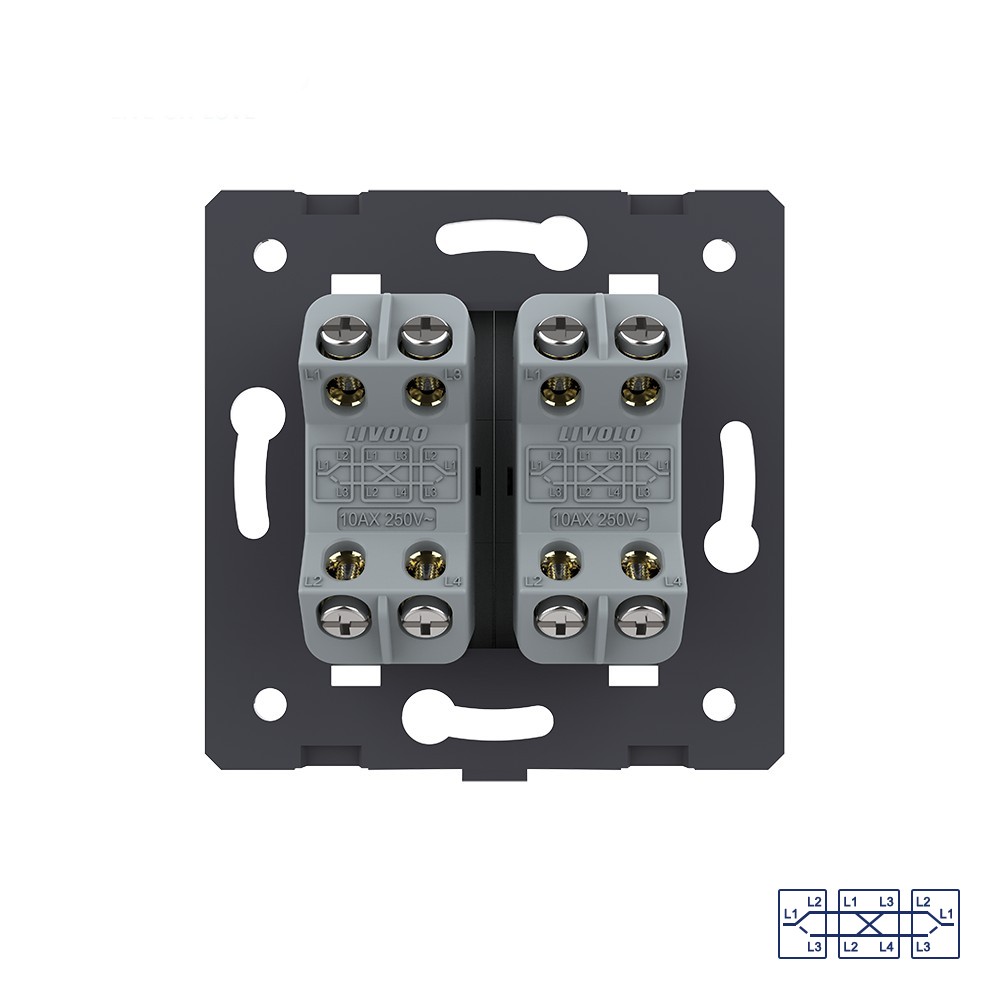

4. Подсоедините провода строго в соответствии со схемой подключения. Затяните клеммы.

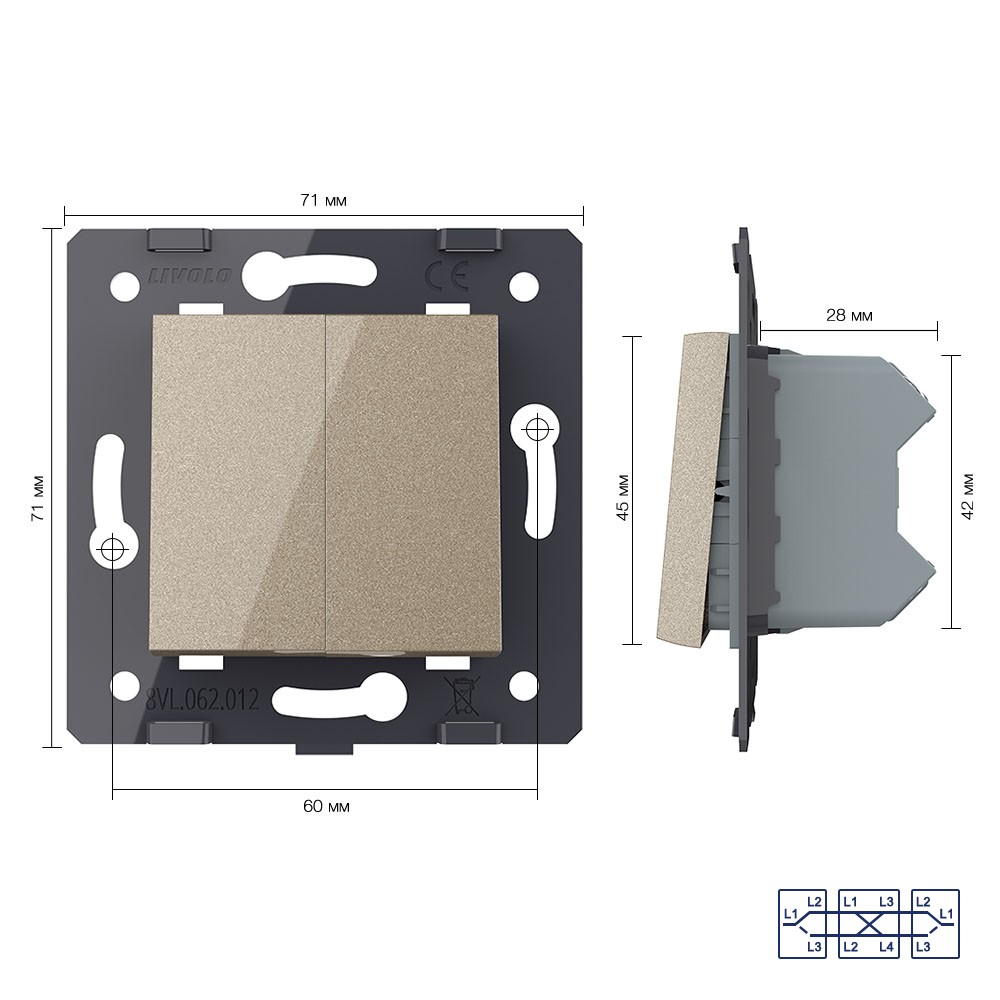

5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплект не входит.
7. Подайте питание на выключатель.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
