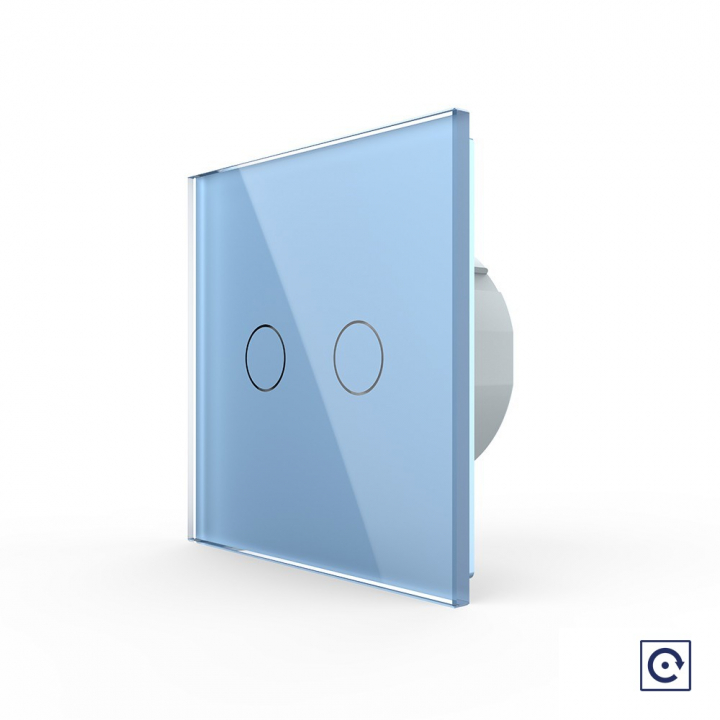

Двухклавишная сенсорная кнопка Livolo, 1 пост, цвет синий

Назначение и основные особенности

Двухклавишная сенсорная кнопка LIVOLO VL-C702B-19 синего цвета предназначена для использования с устройствами, в основе принципа работы которых лежит реле, или где необходимо подать импульс 220В на устройство.

Ключевая особенность: управление нагрузкой осуществляется в режиме «включить-выключить» по принципу дверного звонка — контакт замкнут только во время прикосновения к сенсору.

Дополнительные преимущества:

• Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

• Для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на сенсорный.

Возможные сферы применения

• Мастер-кнопка совместно с контактором — выключение света во всей квартире одним выключателем

• Управление светом с нескольких мест — совместно с реле

• Диммирование с нескольких мест — совместно с импульсным DIM-реле

• В качестве кнопки дверного звонка — совместно с «колоколом»

• Для Умного дома — совместно с реле

• Для других устройств — где есть необходимость подать импульс на устройство

Технические характеристики

• Рабочее напряжение: 110–240 В, 50–60 Гц

• Мощность нагрузки: 1000 Вт на клавишу

• Номинальный выходной ток: 5 А на клавишу (не превышать)

• Совместимость: подходит для эксплуатации с модулями, в основе работы которых лежит реле

• Срок службы: 30 000 переключений

• Гарантия: 2 года

Примечание: выключатель может немного нагреваться, когда включен — это нормально.

Индикация состояния

Выключатель имеет двухцветную светодиодную подсветку клавиши:

• Красный цвет — выключатель включен (в момент прикосновения к сенсору)

• Синий цвет — выключатель выключен

Эксплуатация

Управление: коснитесь сенсора для включения. Выключатель находится в состоянии «включен» только во время прикосновения к сенсору.

Если выключатель не работает должным образом: отключите питание на 1 минуту, затем снова включите.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная панель (входит в комплект).

Монтаж

Важное предупреждение: Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и т.д., что приведет к выходу механизма из строя. Это не является гарантийным случаем!

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

4. Подключение проводов:

   • К клеммам L1 и L2 выключателя подключается нагрузка (соединительные провода от источника освещения — ноль)

   • К клемме L подается питание (фаза)

   • Затяните клеммы

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную панель (входит в комплект, устанавливается на обесточенный выключатель).

7. Подайте питание на выключатель.

8. Подождите 15–30 секунд.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
