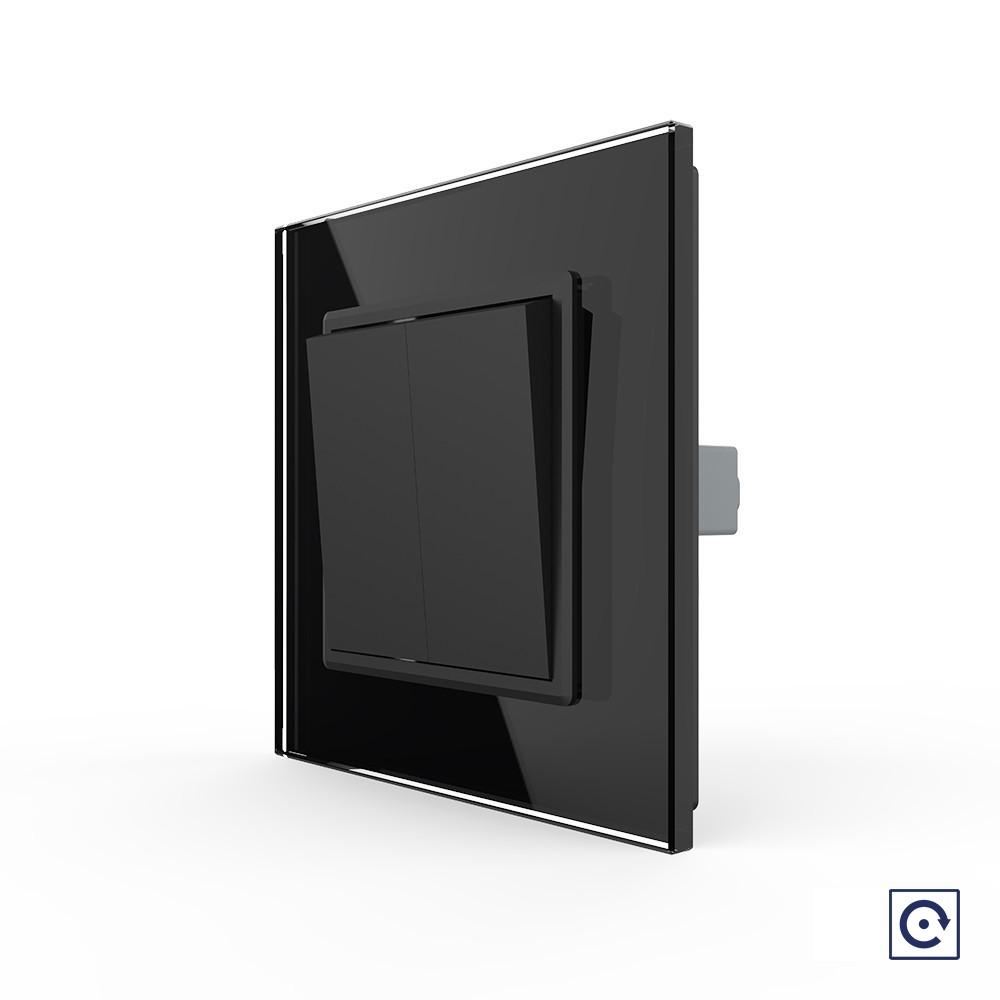

Двухклавишная механическая кнопка Livolo, 1 пост, цвет черный

Назначение и основные особенности

Двухклавишная механическая кнопка LIVOLO VL-C7K2H-12 черного цвета на 1 пост предназначена для использования с устройствами, в основе принципа работы которых лежит реле, или где необходимо подать импульс на устройство.

Ключевая особенность: выключатель находится в состоянии «включен» только пока нажата клавиша. Как только клавишу отпустить, цепь размыкается.

Важное преимущество: для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на новый.

Возможные сферы применения

• Мастер-кнопка совместно с контактором — выключение света во всей квартире одним выключателем

• Управление светом с нескольких мест — совместно с реле

• Диммирование с нескольких мест — совместно с импульсным DIM-реле

• В качестве кнопки дверного звонка — совместно с «колоколом»

• Для Умного дома — совместно с реле

• Для других устройств — где есть необходимость подать импульс на устройство

Технические характеристики

• Рабочее напряжение: 110–250 В, 50–60 Гц

• Мощность нагрузки: 2500 Вт

• Номинальный выходной ток: 10 А (не превышать)

• Типы ламп: любые

• Срок службы: более 20 лет

• Гарантия: 2 года

Эксплуатация

Управление: нажмите на клавишу выключателя. Выключатель находится в состоянии «включен» только пока нажата клавиша. Как только клавишу отпустить, цепь размыкается.

Комплектация

1. Механизм выключателя.

2. Металлический суппорт для крепления.

3. Стеклянная рамка (входит в комплект).

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм выключателя в металлический суппорт.

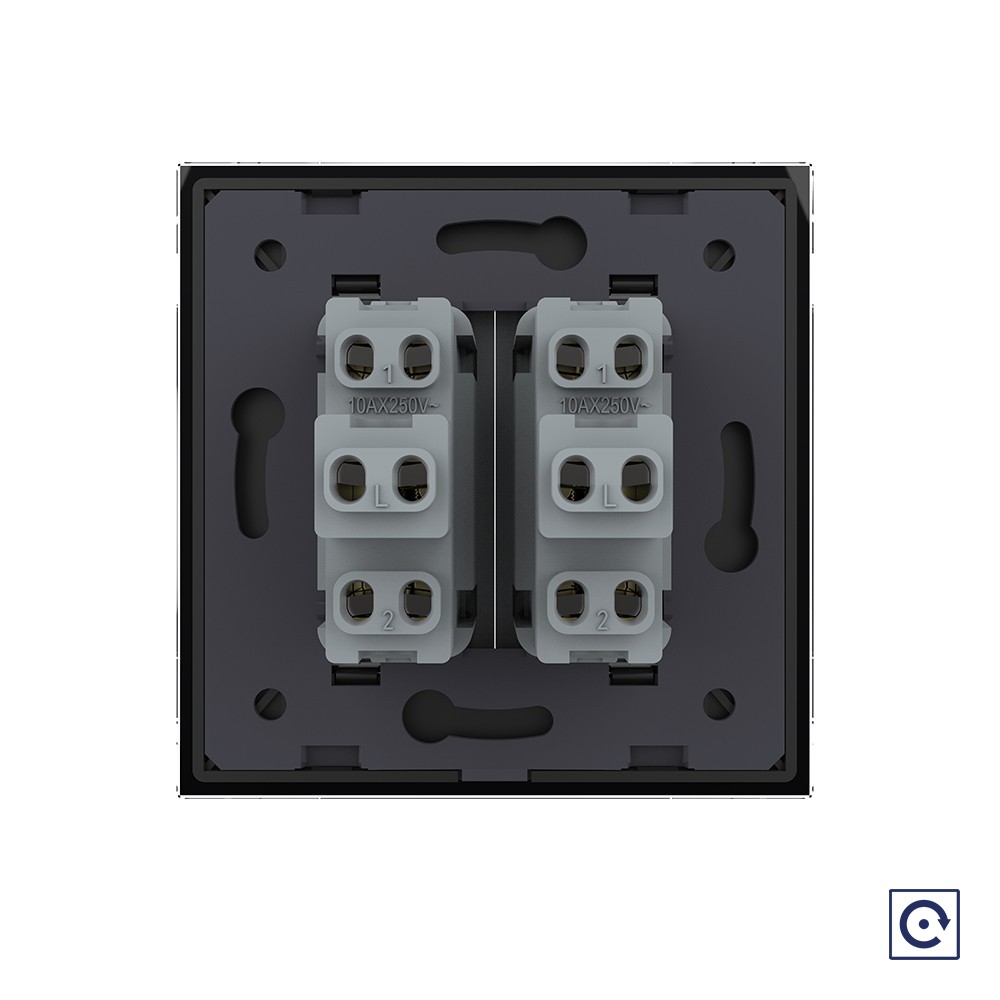

4. Подсоедините провода. Подключение должно выполняться строго по схеме подключения. Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную рамку (входит в комплект).

7. Подайте питание на выключатель.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также вблизи источников огня.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать выключатель.

• Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
