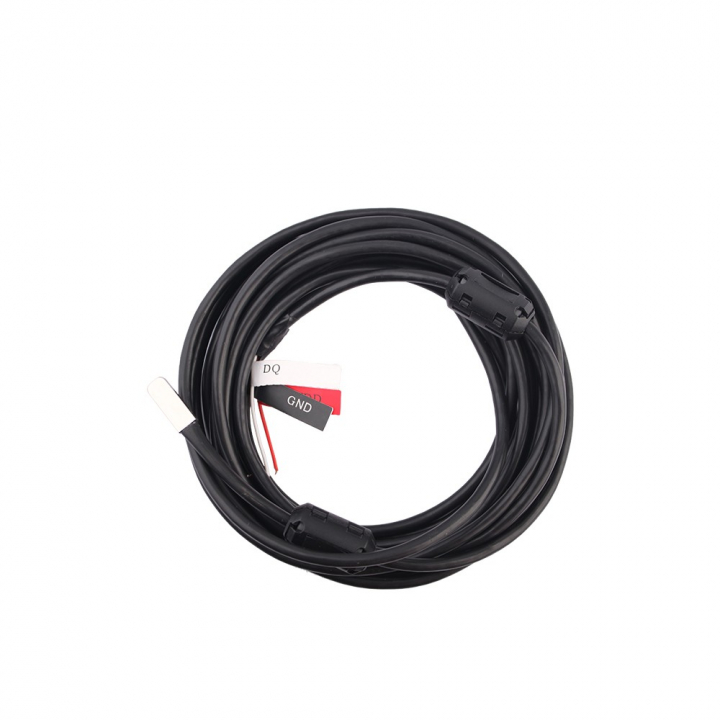

Датчик температуры DS18B20 цифровой, трехпроводный, гильза 20х7х3 мм, экранированный сигнальный кабель 5 м
- Производитель: LIVOLO
- Код товара: VL-XQ001
Назначение и основные особенности
Цифровой датчик температуры LIVOLO с экранированным сигнальным кабелем 5 метров предназначен для отслеживания уровня нагрева напольного покрытия и передачи этого значения на терморегулятор.
Ключевая особенность: на датчике установлены ферритовые фильтры, которые убирают высокочастотные помехи, обеспечивая точность показаний.
Характеристики датчика:
Тип датчика: цифровой, чип 18B20
Длина кабеля: 5 метров (экранированный)
Количество контактов: 3
Красный — VDD
Белый — DQ
Черный — GND
Разрешение регулировки: 9–12 бит
Размер гильзы: 20 x 7 x 3 мм
Рабочий ток: 3,0 – 5,5 В
Диапазон измеряемых температур
Диапазон: от -55°C до +125°C
Погрешность: ±0,5°C в диапазоне от -10°C до +85°C
Особенности установки фильтров
Датчик поставляется с ферритовыми фильтрами, установленными на кабеле.
При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к терморегулятору.
С одним фильтром возможны небольшие отклонения в показаниях температуры на 1–2 градуса — это не критично для работы системы.
Комплектация
Датчик температуры с кабелем 5 м.
Ферритовые фильтры (установлены на кабеле).
Монтаж
Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.
Пошаговая инструкция:
Достаньте комплектующие из упаковки.
Обязательно отключите питание перед установкой.
Подсоедините провода. Подключение должно выполняться строго по схеме подключения терморегулятора. Затяните клеммы.
Установите датчик в месте измерения температуры (обычно в стяжку или под напольное покрытие).
Подайте питание.
Меры предосторожности
Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
