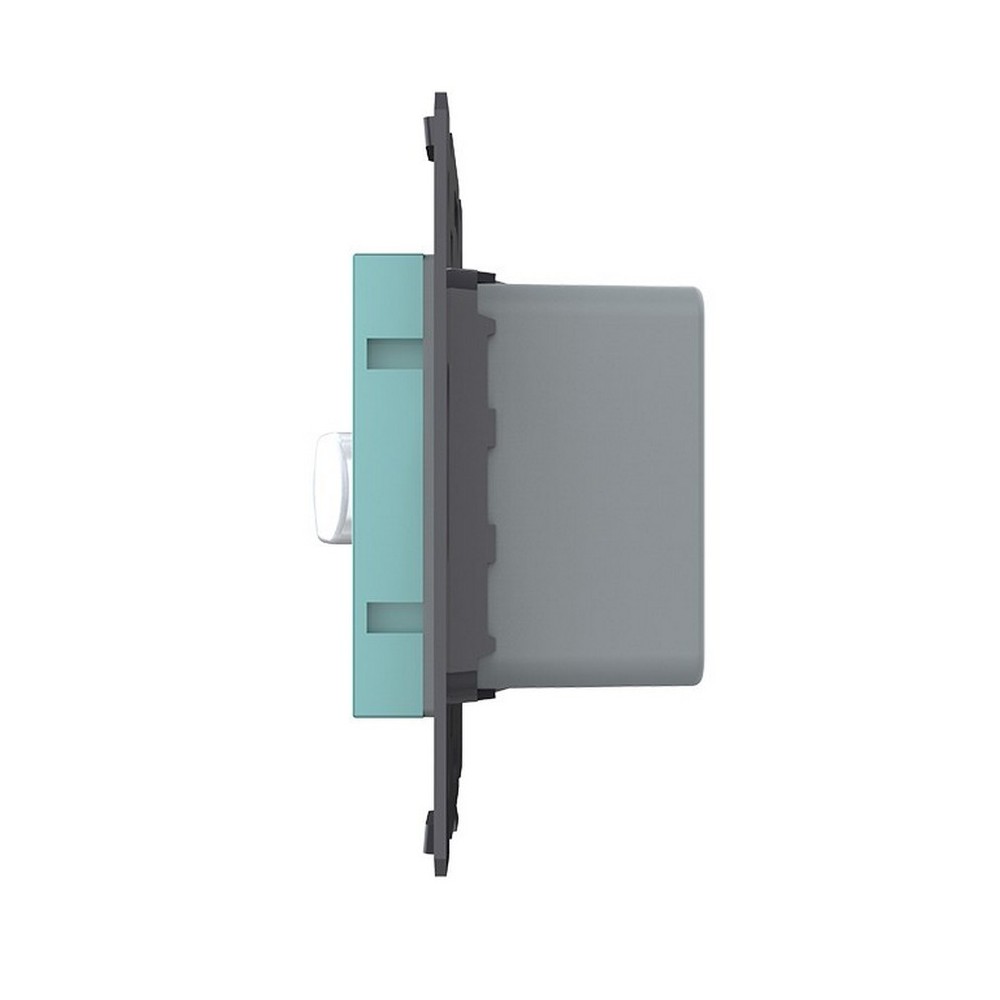

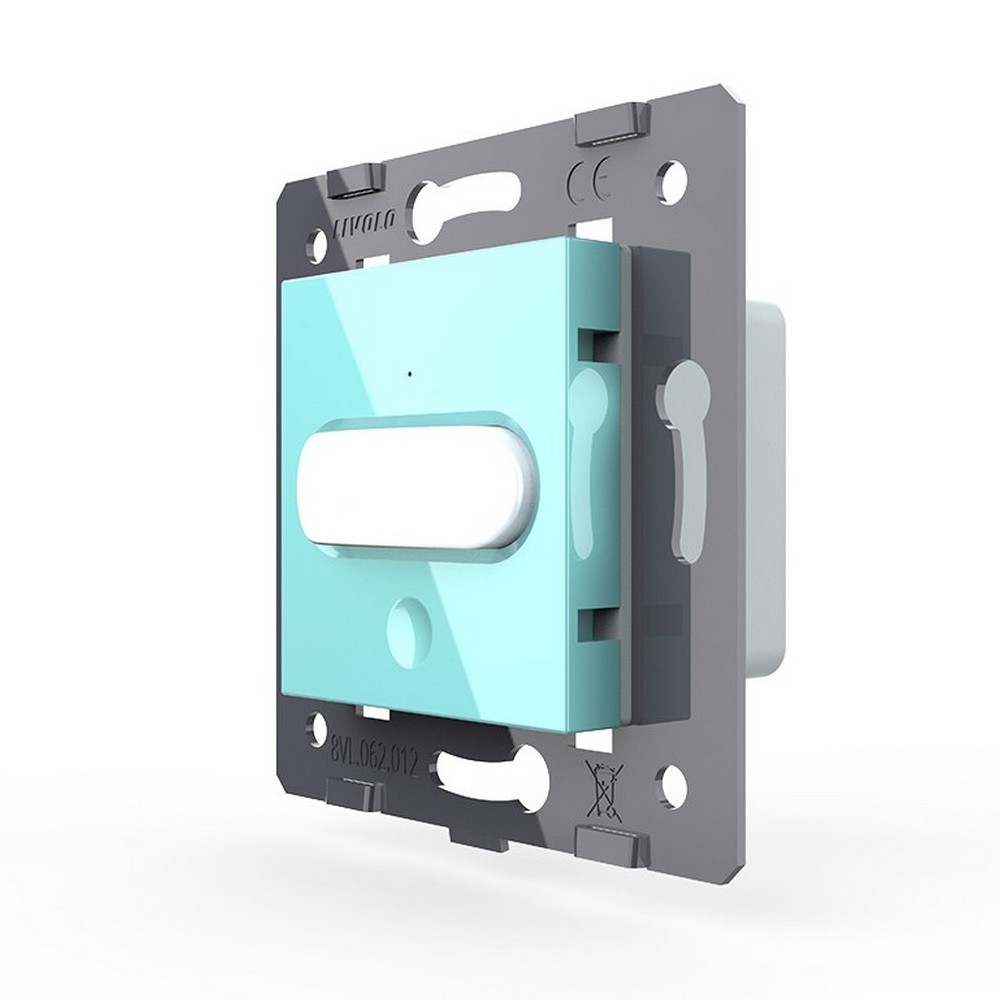

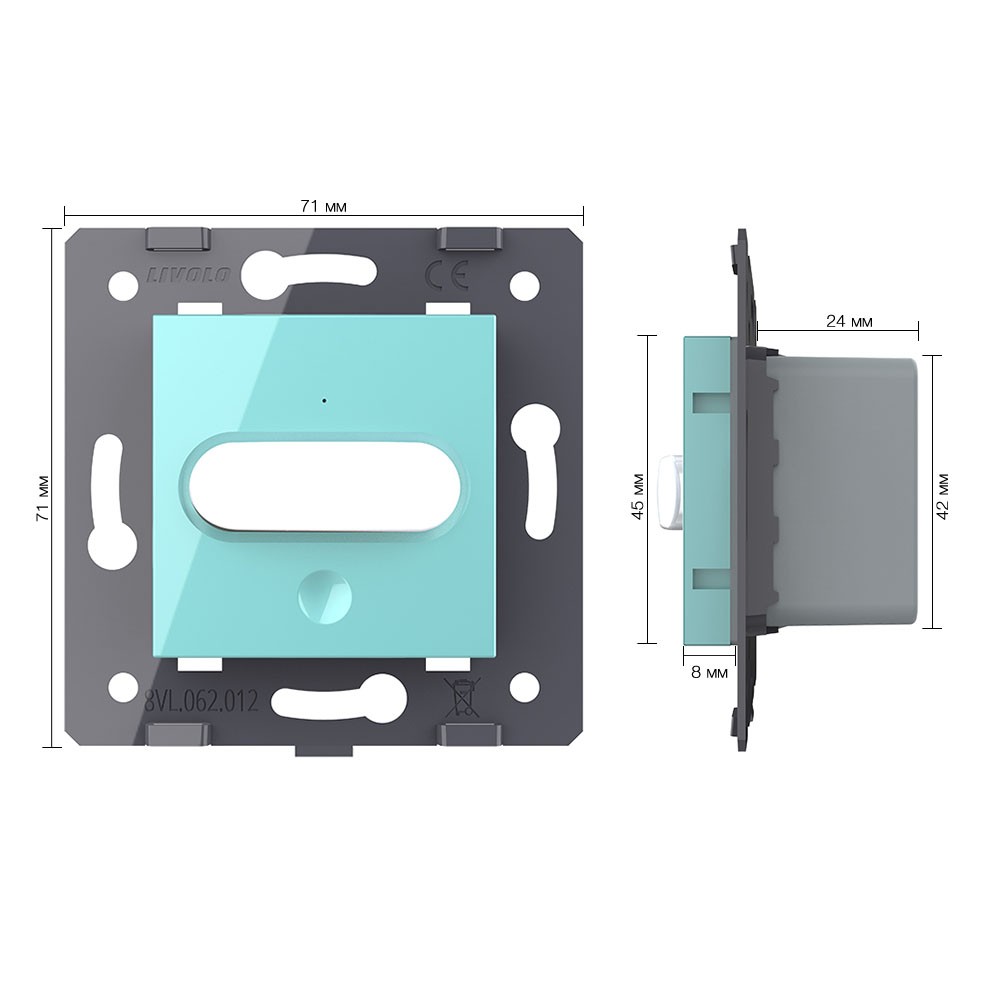

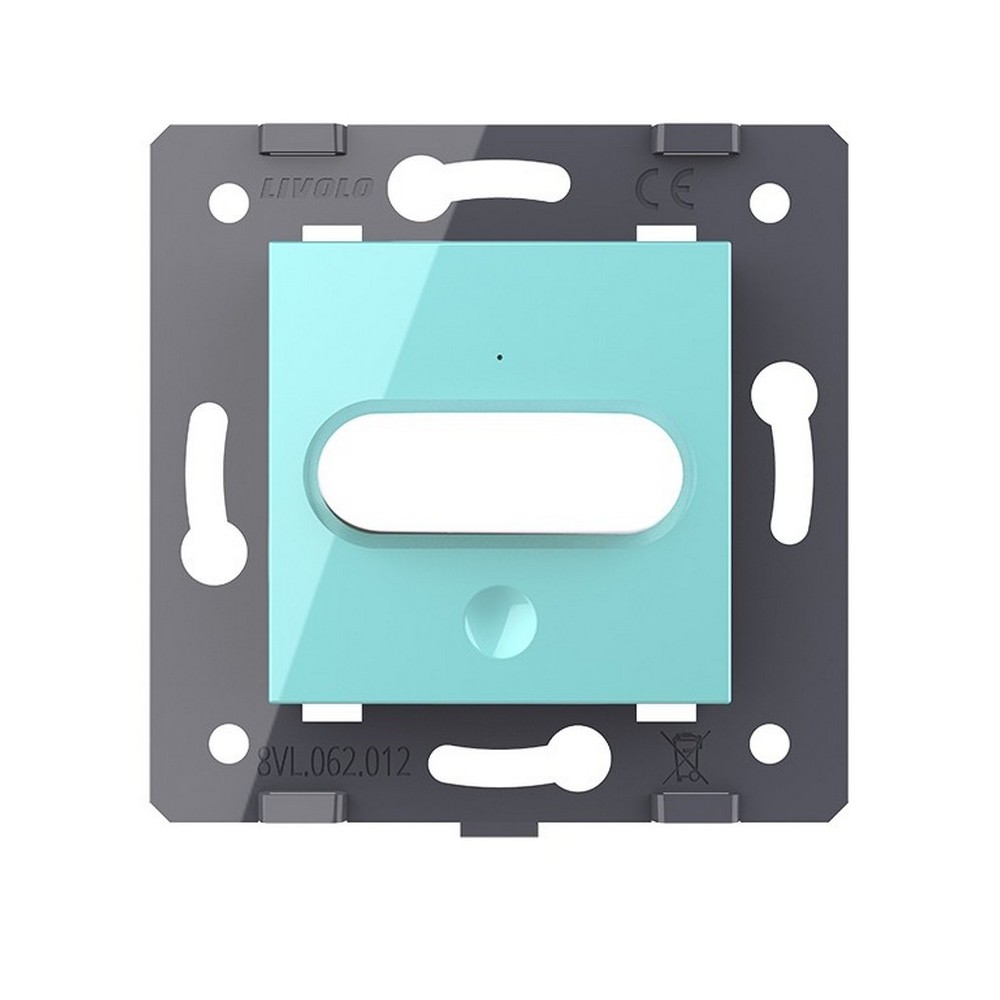

Датчик движения Livolo с сенсорным выключателем, цвет зеленый (механизм)

Назначение и основные особенности

Механизм датчика движения с сенсорным выключателем LIVOLO зеленого цвета предназначен для автоматического управления осветительными приборами.

Ключевая особенность: устройство работает в двух режимах, которые переключаются удержанием сенсорной кнопки до мигания индикатора.

Режимы работы:

• Сенсорный выключатель — светодиод горит зеленым цветом

• Датчик движения — светодиод горит синим цветом

Важные требования:

• Установка датчика осуществляется только в горизонтальном положении

• Для сброса настроек необходимо обесточить помещение на 10 минут

Эксплуатация

В зависимости от выбранного режима, в темное время суток:

• Пройдите рядом с датчиком — свет включится автоматически (режим датчика движения)

• Прикоснитесь к индикатору — свет включится/выключится вручную (режим сенсорного выключателя)

Комплектация

1. Механизм датчика.

2. Металлический суппорт для крепления.

3. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм датчика в металлический суппорт.

4. Подсоедините провода. Подключение должно выполняться строго по схеме подключения. Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную рамку (приобретается отдельно).

7. Подайте питание.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить механизм датчика, внимательно прочтите все инструкции.

• Не устанавливайте изделие вблизи источников огня и воды.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать механизм датчика, вносить изменения в конструкцию.

• Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
