Датчик движения Livolo с сенсорным выключателем, цвет белый (механизм)

Назначение и основные особенности

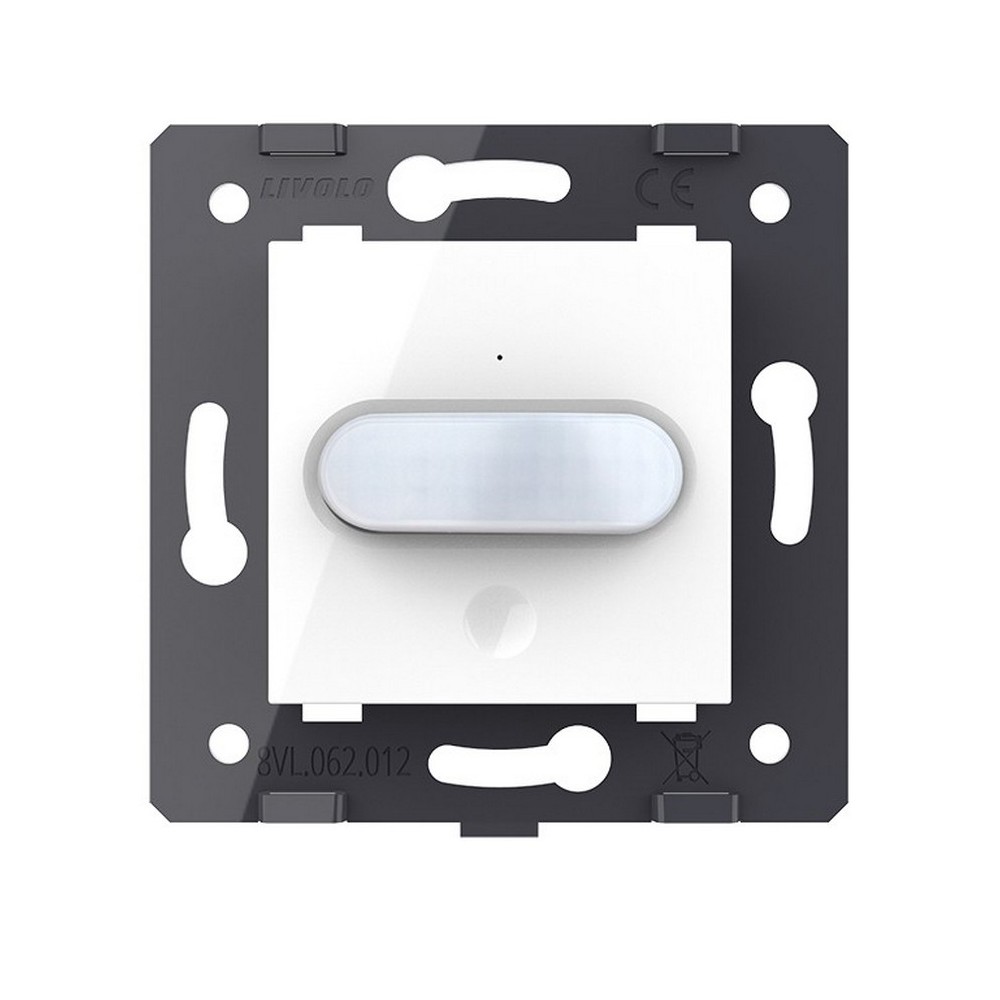

Механизм датчика движения LIVOLO белого цвета совмещает в себе функции инфракрасного датчика движения и сенсорного выключателя. Устройство позволяет как автоматически включать свет при появлении человека, так и управлять освещением вручную легким прикосновением.

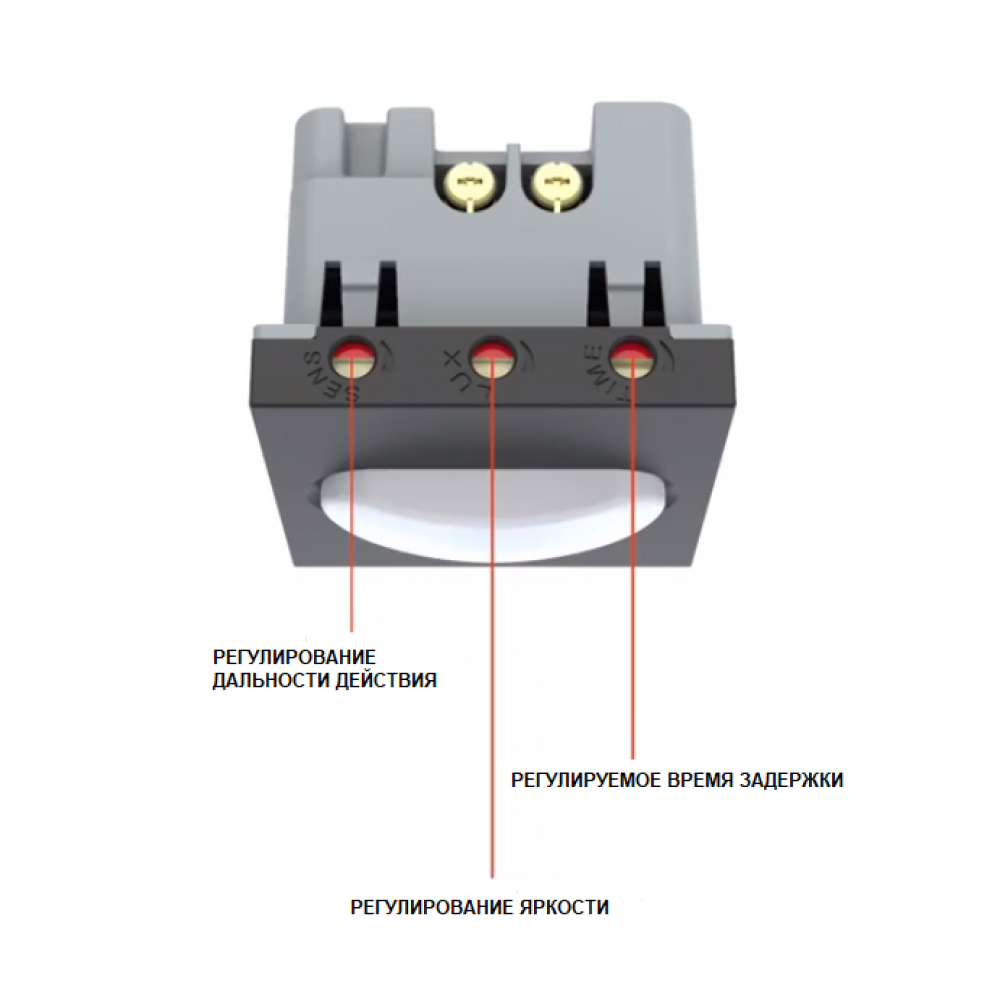

Ключевая особенность: датчик имеет регулировки освещенности (LUX), времени задержки (TIME) и чувствительности (SENS), что позволяет гибко настраивать устройство под конкретные условия.

Режимы работы:

• Автоматический режим: свет включается при обнаружении движения и выключается через заданное время.

• Ручной режим: устройство работает как обычный сенсорный выключатель.

Технические характеристики

• Рабочее напряжение: 220 В

• Максимальная нагрузка: до 1000 Вт

• Дальность обнаружения: 0,5–5 метров

• Угол обзора: 100–120 градусов

• Регулировка освещенности (LUX): 0,6–2000 Люкс

• Регулировка времени задержки (TIME): 8–300 секунд

• Регулировка чувствительности (SENS): есть

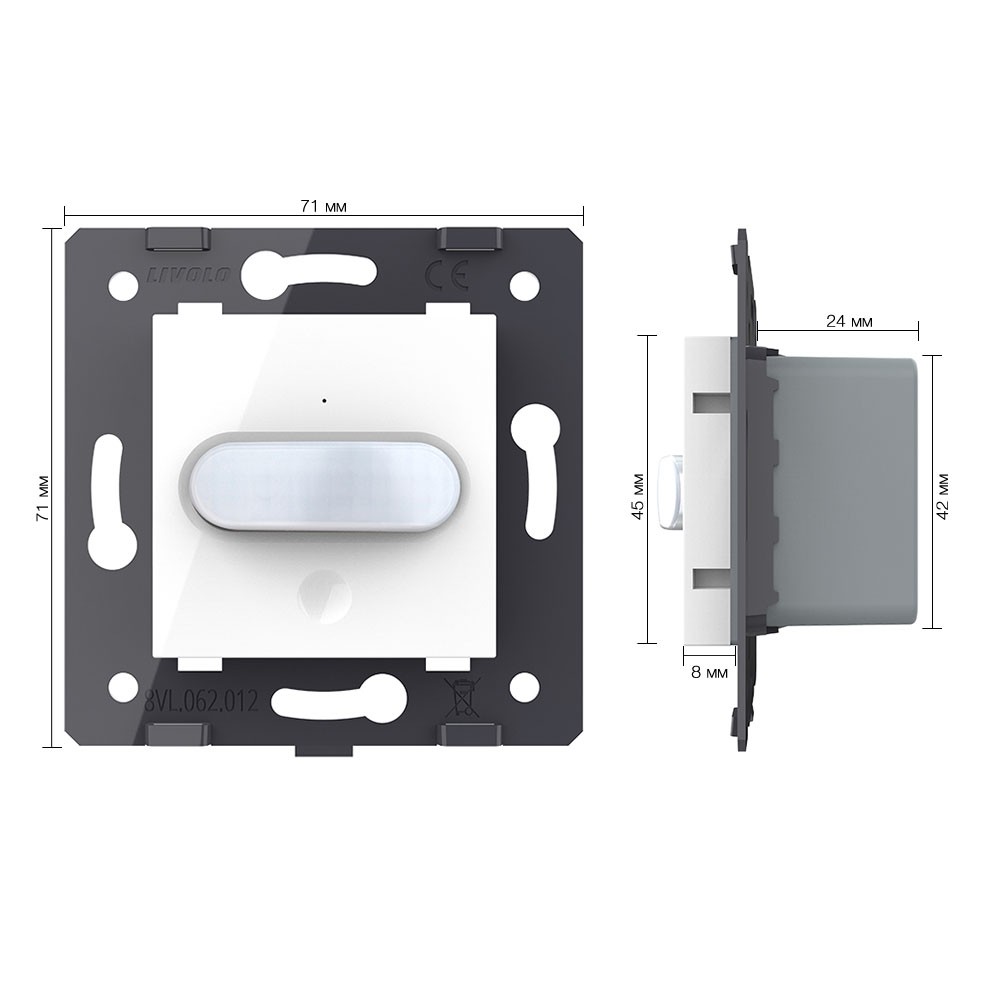

• Размеры механизма: 45 x 45 мм

• Степень защиты: IP20

Эксплуатация

Переключение режимов:
Долгим нажатием на сенсорную панель устройство переключается между автоматическим и ручным режимом.

Индикация состояния:

• Автоматический режим, свет выключен — индикатор горит синим

• Автоматический режим, свет включен — индикатор горит красным

• Ручной режим, свет выключен — индикатор горит зеленым

• Ручной режим, свет включен — индикатор горит красным

Режим по умолчанию: после подачи питания устройство автоматически активируется в автоматическом режиме.

Комплектация

1. Механизм датчика движения LIVOLO (белый).

2. Металлический суппорт для крепления.

3. Клеммы для подключения проводов.

4. БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Внимание: Все работы проводить только при полном снятии напряжения со всех токоведущих частей, находящихся в зоне работ. Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

Пошаговая инструкция:

1. Достаньте комплектующие из упаковки.

2. Обязательно отключите питание перед установкой.

3. Поместите механизм в металлический суппорт.

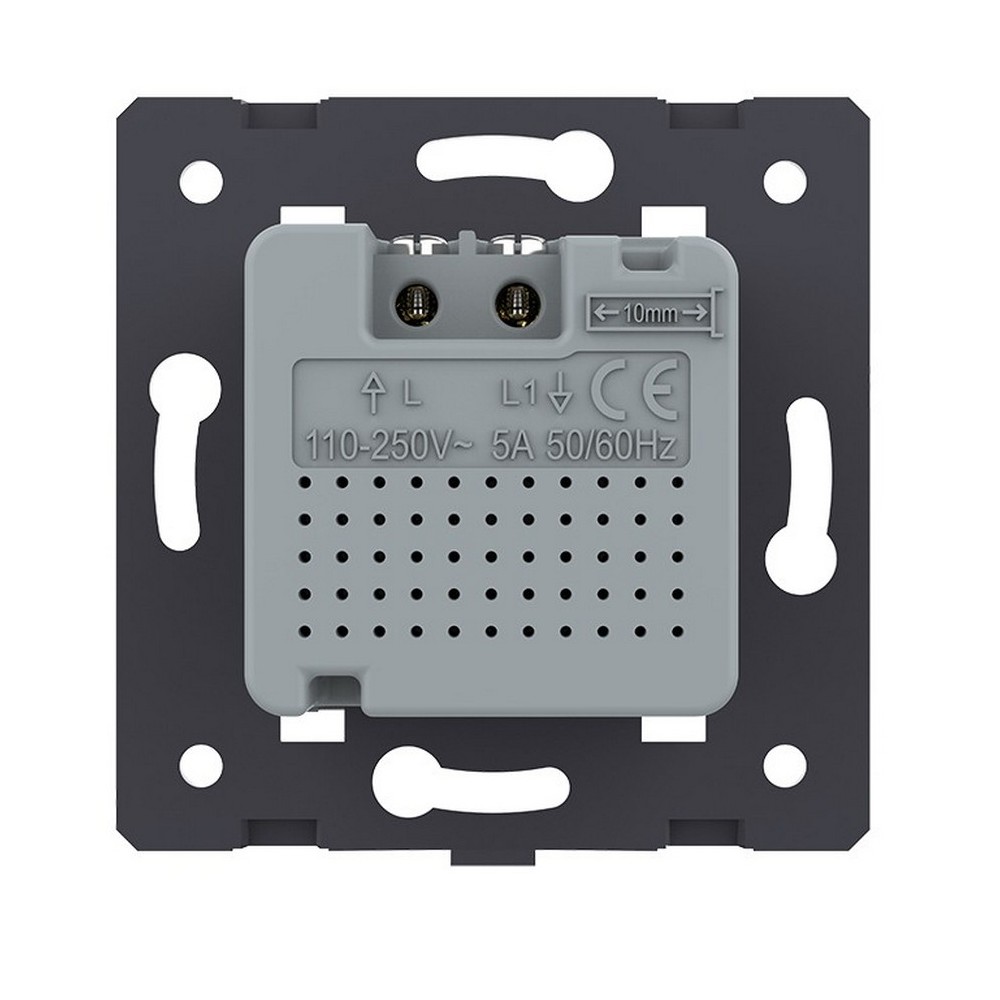

4. Подсоедините провода в соответствии со схемой подключения. Затяните клеммы.

5. Зафиксируйте механизм в подрозетнике с помощью винтов.

6. Установите стеклянную рамку (приобретается отдельно).

7. Подайте питание.

Требования к подрозетнику (монтажной коробке):

• Форма: круглая

• Минимальная глубина: 40 мм

• Диаметр: 65–70 мм

• Межцентровое расстояние для крепёжных винтов: не менее 60 мм

Меры предосторожности

• Чтобы не получить травму и не повредить устройство, внимательно прочтите все инструкции.

• Не устанавливайте изделие в местах с повышенной влажностью — класс защиты IP20 не предназначен для использования в ванных комнатах и саунах.

• Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.

• Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.

• Категорически запрещается разбирать устройство.

• Избегайте использования нагрузок, превышающих номинальный выходной ток устройства.

• Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т.д.
